WSLP Power Metal Strip® 电流检测电阻器
![WSLP Power Metal Strip® 电流检测电阻器](http://file1.elecfans.com/web2/M00/91/18/wKgZomTebfKAdD-4AACgfjuUb8860.jpeg)
Vishay Dale 推出具有较高功率(高达 3 W)、低阻值(低至 0.0005 Ω)、表面贴装式 WSLP Power Metal Strip 电阻器(WSLP Power Metal Strip® Current Sense Resistors)
发布时间:2018-06-14
Vishay 的 WSLP Power Metal Strip 电流检测电阻器集出色的高温应用性能与广泛的封装尺寸和多种电阻值选择(0.0002 Ω 至 0.1 Ω)优势与一体。 这些先进的产品具有媲美绕线器件的过载能力和低至 75 ppm/°C 的温度系数。 WSLP 的高功率密度能够让设计人员使用更小的 PCB,提高生产速度,降低材料成本和重量。
WSLP Power Metal Strip® 电流检测电阻器特性
广泛的封装尺寸(0603 至 5931)
宽电阻范围(0.0002 Ω 至 0.1 Ω)
高温性能(高达 170°C)
采用紧公差(至 0.5%)
提供 4 端子/开尔文连接
低温度系数(低至 ±75 ppm/°C)
低热 EMF (< 3 µV/°C)
出色的过载能力(同等于绕线电阻)
汽车级资质认可
WSLP Power Metal Strip® 电流检测电阻器应用
DC-DC 转换器
锂离子电池管理/安全
用于电池管理的汽车发动机和变速器控制、气候控制、防抱制动、电动和混合动力控制
DC 电机控制
HVAC和白色家电的逆变器控制
油/气井下测试/测量设备
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

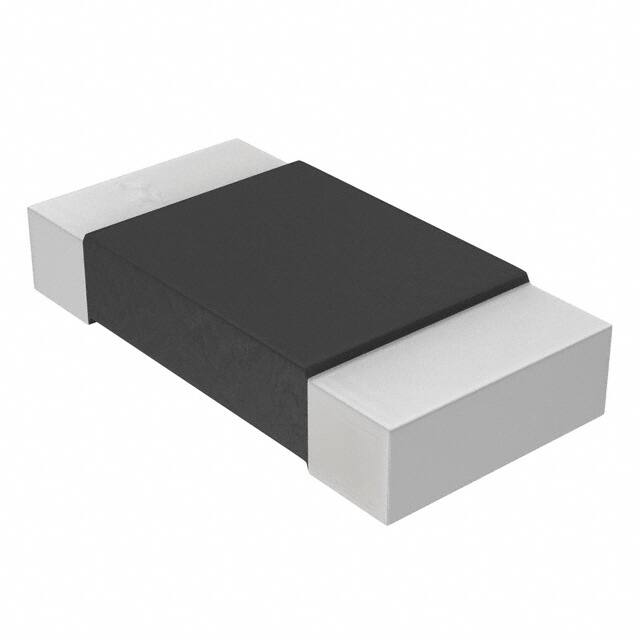

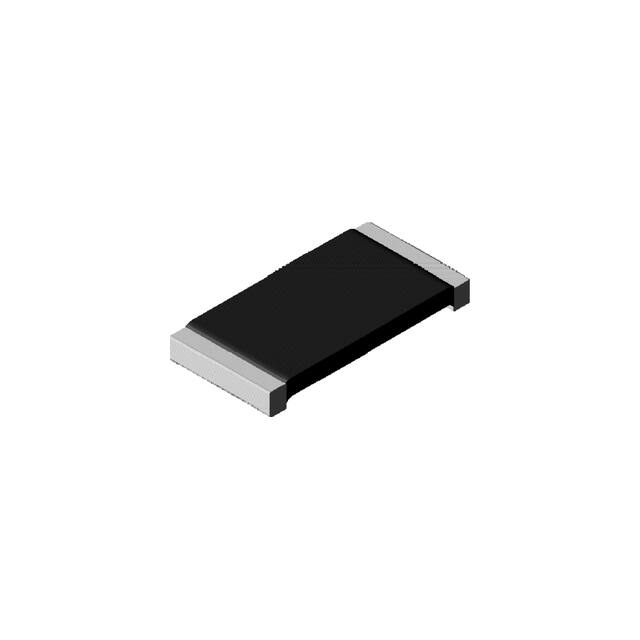

![]() | | WSLP1206R0500FEA | 电流采样电阻-电阻器 | 电流采样电阻 1206 50mΩ ±1% ±75ppm/℃ 1W | ¥1.69050 | 在线订购 |
![]() | | WSLP1206R0150FEA | 贴片电阻-电阻器 | 贴片电阻 1206 15mΩ ±1% 1W ±75ppm/℃ | ¥3.28320 | 在线订购 |
![]() | | WSLP1206R0300FEA | 贴片电阻-电阻器 | 贴片电阻 1206 30mΩ ±1% 1W ±75ppm/℃ | ¥3.41280 | 在线订购 |
![]() | | WSLP12065L000FEA | 贴片电阻-电阻器 | 贴片电阻 1206 5mΩ ±1% 1W ±110ppm/℃ | ¥1.42570 | 在线订购 |
![]() | | WSLP39213L000FEB | 贴片电阻-电阻器 | 贴片电阻 - 3MΩ ±1% 5W ±75ppm/℃ | ¥17.21980 | 在线订购 |
![]() | | WSLP39212L000FEB | 贴片电阻-电阻器 | 贴片电阻 3921 2mΩ ±1% 5W ±75ppm/℃ | ¥7.10967 | 在线订购 |
![]() | | WSLP3921L5000FEB | 贴片电阻-电阻器 | 贴片电阻 - 500μΩ ±1% 9W ±175ppm/℃ | ¥7.74900 | 在线订购 |
![]() | | WSLP0603R0800FEB | 贴片电阻-电阻器 | 80 mOhms ±1% 0.4W,2/5W 芯片电阻 0603(1608 公制) 耐硫,汽车级 AEC-Q200,电流检测,防潮,防脉冲 金属元素 | ¥1.89823 | 在线订购 |
![]() | | WSLP0603R1000FEB | 贴片电阻-电阻器 | 贴片电阻 0603 100mΩ ±1% 2/5W ±75ppm/℃ | ¥2.56005 | 在线订购 |
![]() | | WSLP0603R0500FEB | 贴片电阻-电阻器 | 贴片电阻 0603 50mΩ ±1% 2/5W ±75ppm/℃ | ¥2.03687 | 在线订购 |
![]() | | WSLP0805R0140FEB | 贴片电阻-电阻器 | 贴片电阻 0805 14mΩ ±1% 1/2W ±75ppm/℃ | ¥3.31228 | 在线订购 |
![]() | | WSLP0805R0350FEB | 贴片电阻-电阻器 | 贴片电阻 0805 35mΩ ±1% 1/2W ±75ppm/℃ | ¥3.35375 | 在线订购 |
![]() | | WSLP0603R0200FEB | 贴片电阻-电阻器 | 贴片电阻 0603 20mΩ ±1% 2/5W ±75ppm/℃ | ¥3.22083 | 在线订购 |
![]() | | WSLP59311L000FEB | 贴片电阻-电阻器 | 贴片电阻 - ±1% 10W ±150ppm/℃ | 在线订购 | |
![]() | | WSLP5931L5000FEB | 贴片电阻-电阻器 | 贴片电阻 5931 500μΩ ±1% 10W ±175ppm/℃ | ¥20.29530 | 在线订购 |
![]() | | WSLP0805R0260FEB | 贴片电阻-电阻器 | 贴片电阻 0805 26mΩ ±1% 1/2W ±75ppm/℃ | 在线订购 | |
![]() | | WSLP0603R0680FEB | 贴片电阻-电阻器 | 贴片电阻 0603 68mΩ ±1% 2/5W ±75ppm/℃ | ¥4.42693 | 在线订购 |
![]() | | WSLP59313L000FEB | 贴片电阻-电阻器 | 贴片电阻 - ±1% 7W ±75ppm/℃ | ¥8.43508 | 在线订购 |
![]() | | WSLP5931L3000FEB | 贴片电阻-电阻器 | 0.3 mOhms ±1% 10W 芯片电阻 非标准 耐硫,汽车级 AEC-Q200,电流检测,防潮,防脉冲 金属元素 | ¥10.92708 | 在线订购 |
![]() | | WSLP3921L2000FEA | 贴片电阻-电阻器 | 贴片电阻 - 200μΩ ±1% 9W ±325ppm/℃ | ¥6.19920 | 在线订购 |
