VXG 系列电容器

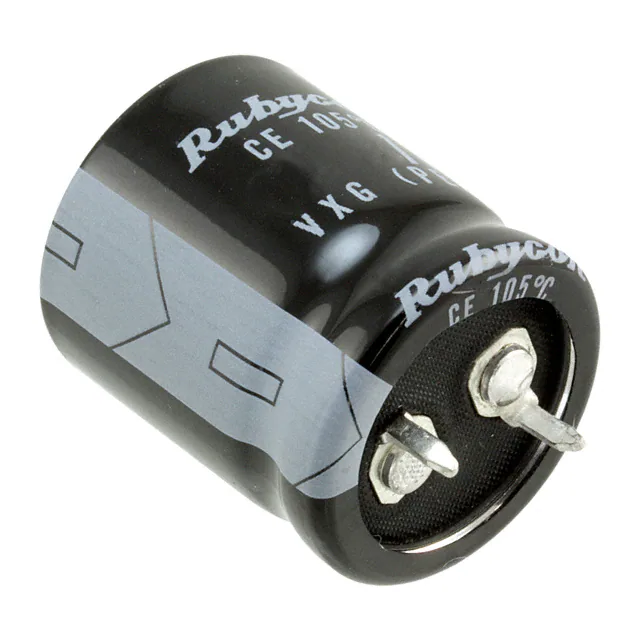

Rubycon 提供 VXG 系列 105°C 超微型咬接电容器（VXG Series Capacitors）
发布时间：2018-06-14

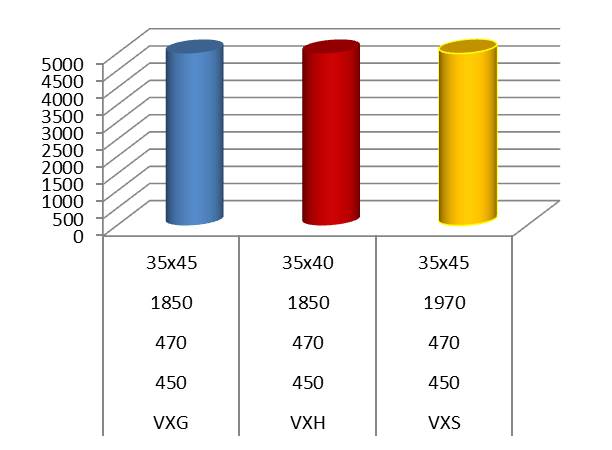

Rubycon 的 VXG 系列专用于要求最新 105°C 咬接式安装技术的应用。 这一 450 V、390 µFd VXG 系列的尺寸为 30 x 50 mm 和 35 x 40 mm 高度，增加了需要减少直径或高度情况下的灵活性。
该系列产品在设计时采用了多项增强型结构改进以及经久耐用的箔片，可用于白色家电、电机控制、UPS 和其它电源应用。
VXG 系列电容器特性
10 VDC 至500 VDC 选择、105°C
0.36 A 至 5.49 A 选项
咬接式安装
高度 25 mm 至 60 mm
直径 22 mm 至 35 mm
使用寿命 ≥ 5000 小时
VXG 系列电容器应用
电源
电机控制
UPS
逆变器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

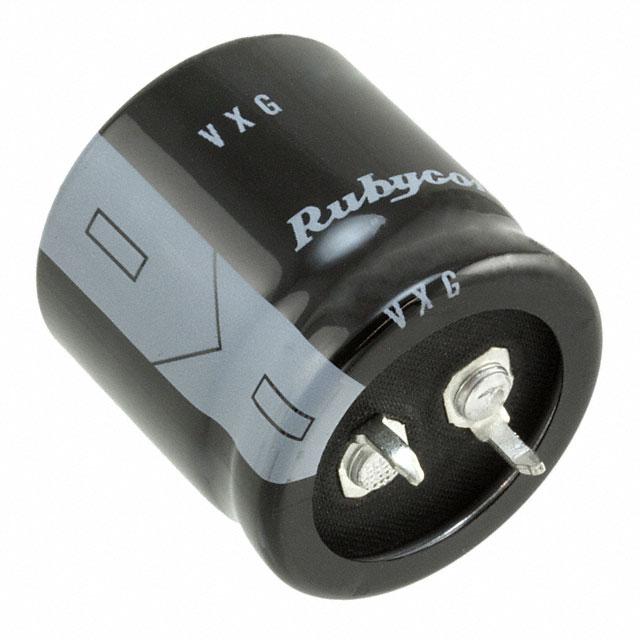

 | | 400VXG100MEFCSN22X30 | 直插铝电解电容-电容器 | 100µF 400V Aluminum Capacitors Radial, Can - Snap-In 5000 Hrs @ 105°C | 在线订购 | |
 | | 500VXG68MEFCSN25X25 | 直插铝电解电容-电容器 | 68 µF 500 V 铝电解电容器 径向，Can - 卡入式 105°C 时为 5000 小时 | 在线订购 | |
 | | 35VXG6800MEFCSN22X50 | 直插铝电解电容-电容器 | CAP ALUM 6800UF 20% 35V SNAP | 在线订购 | |
| | 450VXG82MEFCSN22X25 | 直插铝电解电容-电容器 | 82µF 450V Aluminum Capacitors Radial, Can - Snap-In 5000 Hrs @ 105°C | ￥5.86440 | 在线订购 |
 | | 250VXG220MEFCSN22X25 | 直插铝电解电容-电容器 | 220µF 250V Aluminum Capacitors Radial, Can - Snap-In 5000 Hrs @ 105°C | 在线订购 | |
 | | 500VXG330MEFCSN35X45 | 直插铝电解电容-电容器 | CAP ALUM 330UF 20% 500V SNAP | 在线订购 | |
 | | 450VXG220MEFCSN30X30 | 直插铝电解电容-电容器 | 220 µF 450 V 铝电解电容器 径向，Can - 卡入式 105°C 时为 5000 小时 | 在线订购 | |
 | | 500VXG47MEFCSN22X25 | 直插铝电解电容-电容器 | CAP ALUM 47UF 20% 500V SNAP | 在线订购 | |
 | | 450VXG150MEFCSN30X25 | 直插铝电解电容-电容器 | 150µF 450V Aluminum Capacitors Radial, Can - Snap-In 5000 Hrs @ 105°C | 在线订购 | |

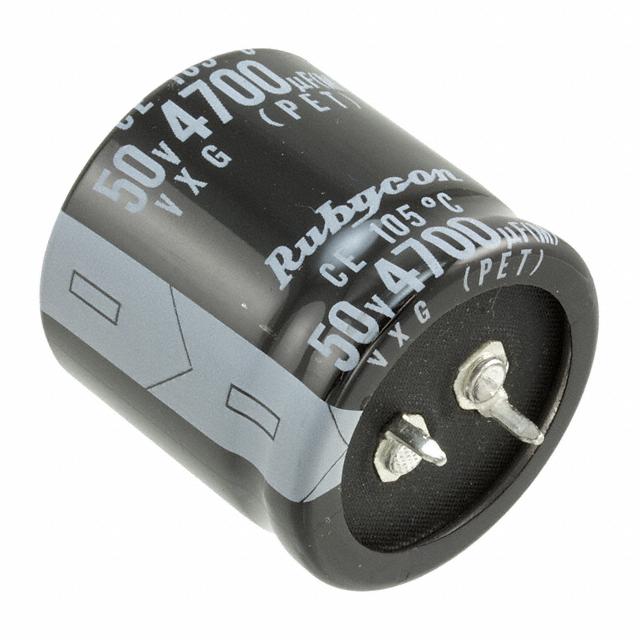

 | | 50VXG4700MEFCSN30X30 | 直插铝电解电容-电容器 | 4700 µF 50 V 铝电解电容器 径向，Can - 卡入式 105°C 时为 5000 小时 | 在线订购 |
