SIP32101DB 双向电池开关
![SIP32101DB 双向电池开关](http://file1.elecfans.com/web2/M00/91/1B/wKgaomTeaqaABUrbAADEfPhCkLk36.jpeg)
Vishay Siliconix 的 WCSP 封装比分立式 MOSSFET (SIP32101DB Bi-Directional Battery Switch)节省 91% PCB 空间
发布时间:2018-06-14
Vishay Siliconix 的 SiP32101 在紧凑的 12 焊球 WCSP 封装中的实现了业内低导通电阻和超低静态电流。 在智能手机、平板电脑、数码相机、便携式保健仪、数据存储系统以及其它许多设备中,极其宝贵的是 PCB 空间。 这些产品中,用于电池隔离的分立式 MOSFET 解决方案采用三个元件,通常需要 26mm2 板面积。 SiP32101 的基底面仅为 2.3 mm2,可以节省宝贵的板空间并减少元件总数,进而简化设计。 此外,该器件具有一个低电平有效使能引脚,可以直接与低压 GPIO 连接,因此无需增加电平转换电路或更高电压的栅极驱动器。 EN 引脚上的集成下拉电阻器在低功耗状态下防止杂散导通,此时 GPIO 可处于浮动状态。
SiP32101 在 3.3 V 时的 6.5 mΩ 低导通电阻能够减少功耗,提升能效。 该器件采用 2.3 V 至 5.5 V 宽输入范围并具有 2 ms 软导通时间,以最大限度减少浪涌电流,因此非常适合大容量电池应用和大电流负载的开关操作。 电流消耗在导通和断开状态下均很低。 该器件仅需要 0.015 nA 静态电流和 0.01 nA 关断电流,能在器件长期处于空载时确保电池不会很快耗尽。
这款今天发布的电池负载开关在 -40°C 至 +85°C 范围内工作,符合 RoHS 规范且无卤素,采用 1.3 mm × 1.7 mm × 0.55 mm WCSP 封装。
SIP32101DB 双向电池开关特性
双向导通和断开
7 A 连续输出电流
3.3 V 时拥有 6.5 mΩ 超低 RDS(ON)
宽输入电压范围:2.3 V 至 5.5 V
压摆率受控式导通
超低静态电流:15 pA(SiP32101、SiP32102)
集成了上拉或下拉电阻器的 EN 引脚
提供逻辑高和逻辑低使能选项

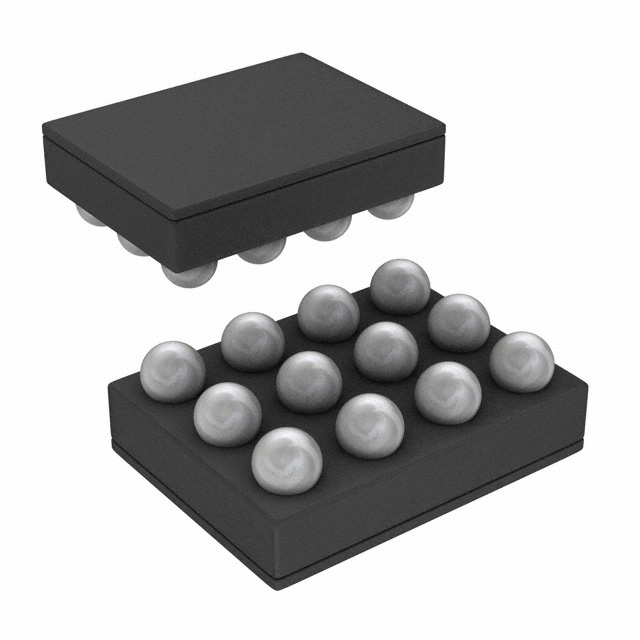

外形紧凑,12 焊球,1.3 mm x 1.7 mm x 0.55 mm
WCSP 封装
SIP32101DB 双向电池开关应用
智能手机和平板电脑
数码相机
数码摄像机
便携表计和测试仪器
带嵌入式电池的通信设备
便携式医疗和保健系统
数据存储
电池组
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | SIP32101DB-T1-GE1 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CHAN 1:1 12WCSP | 在线订购 |
