ISL28023-25 精密数字电源监视器
Intersil 的 ISL28023/25 提供精度达 0.05% 的电压和电流监控（ISL28023-25 Precision Digital Power Monitor）
发布时间：2018-06-14
Intersil 的 ISL28023/25 是一款双向、高压侧和低压侧数字电流检测和电压监视器，带有一个串行接口。 该器件可监视电源电流和电压，并提供数字结果以及功率计算值。 辅助输入提供更多的电源监控功能。 ISL28023/25 串行接口兼容 PMBus，工作电压低至 1.2 V，平均电流消耗仅 800 μA，提供节省空间的 24 引脚 QFN 4 mm x 4 mm 和 16 焊球 WLCSP 封装。 该零件的全工作温度范围为 −40°C 至 125°C。

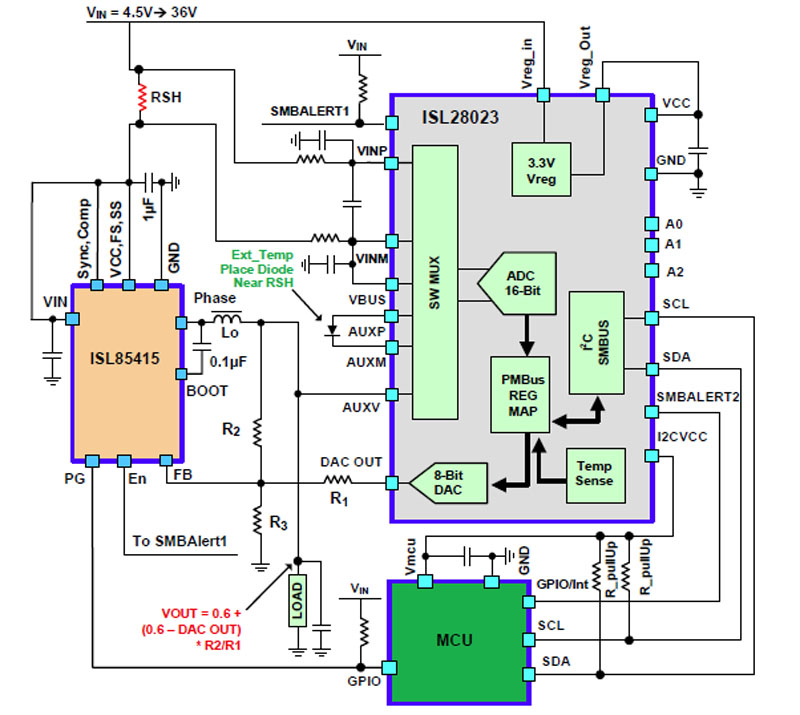

应用示意图

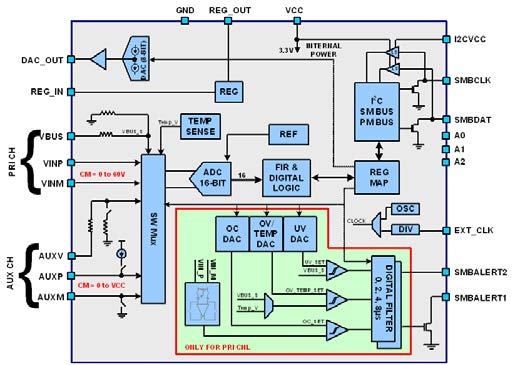

框图
ISL28023-25 精密数字电源监视器特性
总线电压/分流检测范围为 0 至 60 V
电压/电流增益误差为 0.05%
高压侧/低压侧和双向电流感测
16 位原生分辨率 ADC
可编程平均模式
实时警报：用户定义过压/欠压和电流故障监控，具有 500 ns 检测延迟
I2C/SMBus/PMBus 接口（接受 1.2 V 电源）
55 I2C 从地址
工作温度范围为 -40°C 至 125°C
封装了（24 引脚 QFN）更多的功能集
辅助低压通道
内置 3.3 V 稳压器
内部温度检测
8 位电压输出 DAC
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ISL28025FI60Z-T7A | 电源监视-电源管理 | IC VOLT MONITOR PRECISION 16WLCS | ￥32.04449 | 在线订购 |
| | ISL28025FI12Z-T7A | 电源监视-电源管理 | ICVOLTMONITORPRECISION16WLCS | ￥32.54373 | 在线订购 |
 | | ISL28023FR12Z-T7A | 电源监视-电源管理 | ICVOLTMONITORPRECISION | ￥32.25376 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ISL28023EVKIT1Z | 开发板/评估板/验证板（废弃） | EVALKITFORISL28023 | 在线订购 | |
 | | ISL28025EVKIT1Z | 开发板/评估板/验证板（废弃） | STARTERKITEVALF/U/WISL28025 | 在线订购 |
