    TVS 二极管阵列 0402 AEC-Q101 ± 20 kV SP3022 系列

    TVS 二极管阵列 0402 AEC-Q101 ± 20 kV SP3022 系列

    Littelfuse 的 SP3022 系列(TVS Diode Array 0402 AEC-Q101 ±20 kV SP3022 Series)采用小外形尺寸设计,可保护系统在空间受限型应用中免受 ESD 损害

    发布时间:2018-06-14

    Littelfuse 强大的 SP3022 系列 0.35 pF、20 kV 双向(背对背)分立式 TVS 二极管能够安全地吸收高于 IEC61000-4-2 国际标准规定的最高级别重复静电放电 (ESD) 尖峰,且不会削弱性能。 SP3022 系列背对背配置在存在 AC 信号时为数据线路提供了对称的 ESD 保护。 其超低负载电容(仅 0.35 pF)使得这些器件成为高速数据线路保护的理想之选。SP3022 系列的特性包括:超低漏电,保证了电池寿命);快断式硅基 ESD 保护,从而允许在最具挑战性的环境中实现坚固耐用的产品;相对一些现有的硅解决方案性能提升了 15%,相对替代技术改进了 60%。

    TVS 二极管阵列 0402 AEC-Q101 ± 20 kV SP3022 系列特性

    • 超低电容:0.35 pF

    • 低动态电阻:0.7 Ω

    • 极低漏泄电流,最大 VRWM 时:<10 nA(典型值),100 nA(最大值)

    • ESD,IEC61000-4-2,±20 kV 接触放电、±30 kV 气隙放电

    • 小外形尺寸:0402 基底面 (SP3022-01ETG),0201 倒装片 (SP3022-01WTG)

    • 获得 AEC-Q101 资质认可:0402 基底面 (SP3022-01ETG)

    • 最大限度地减少了高速数据的信号降级或衰减,为工程师在其设计提供了更多信号裕量

    • 相比类似的解决方案,箝位性能低了 30%,从而为敏感的芯片组提供更好地保护

    • 节省了宝贵板空间,简化了 PCB 布局,并能够在象智能手机之类空间受限型应用中提供保护

    • 汽车级 (SOD-882) 品质可确保在最苛刻的环境中具有最高可靠性

    SP3022 Series
    图片数据手册产品型号产品分类产品描述价格操作

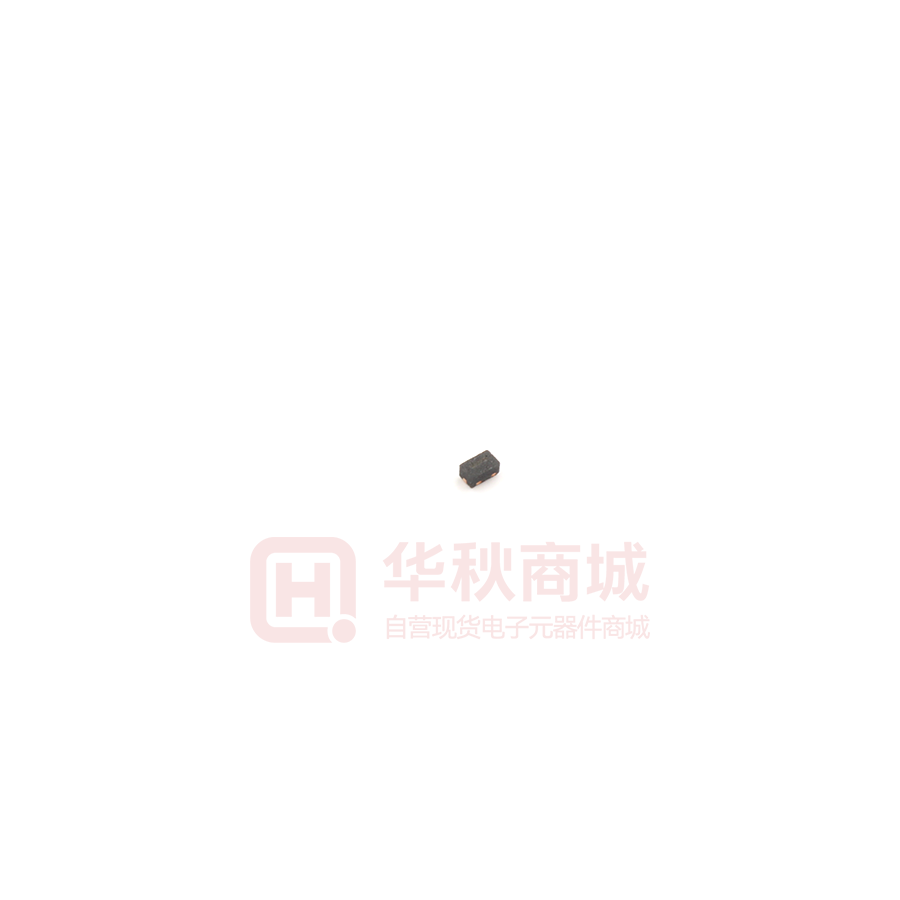

    SP3022-01ETGESD抑制器/TVS二极管-过压过流保护器件TVS二极管 VRWM=5.3V VBR(Min)=6.8V VC=12V IPP=3A Ppp=20W SOD882¥0.22540在线订购

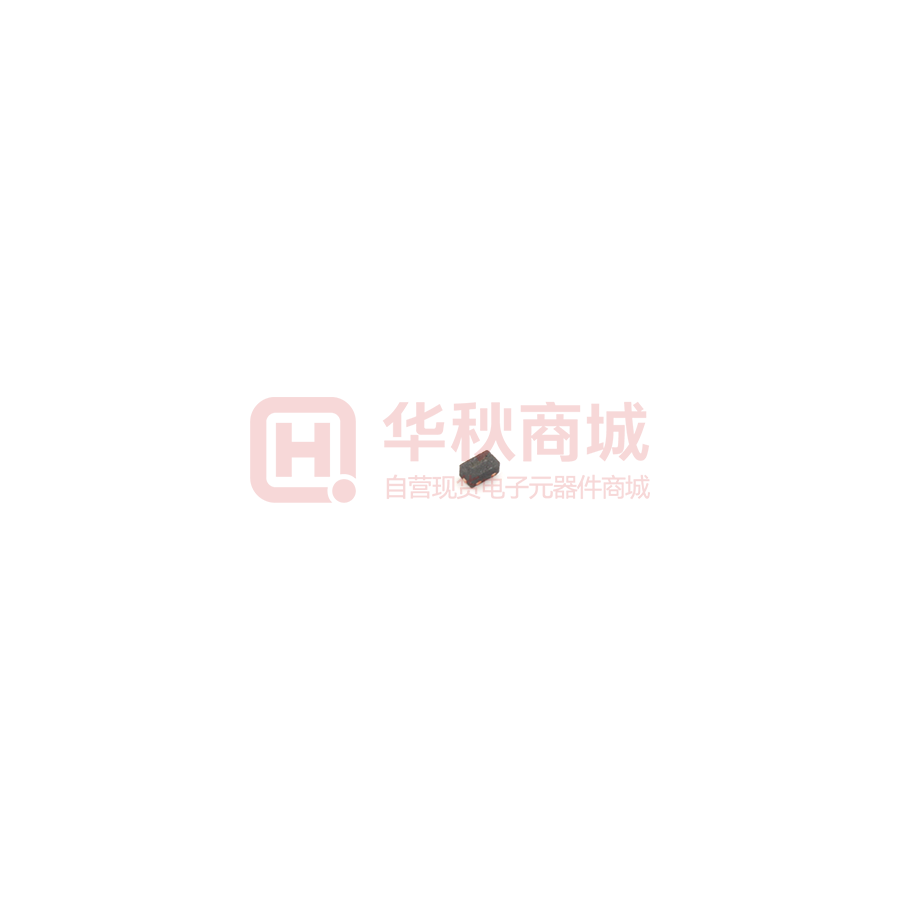

    SP3022-01WTGESD抑制器/TVS二极管-过压过流保护器件TVS DIODE 5.3VWM 12VC 0201 FLIP¥0.43230在线订购
