Wurth Electronics Capacitors
![Wurth Electronics Capacitors](http://file1.elecfans.com/web2/M00/91/1A/wKgaomTeZfOASj_JAABU4XZe-p474.jpeg)
来自Wurth Electronics的薄膜电容器,铝电容器和铝聚合物电容器(Wurth Electronics Capacitors)
发布时间:2018-06-14
干扰抑制电容器

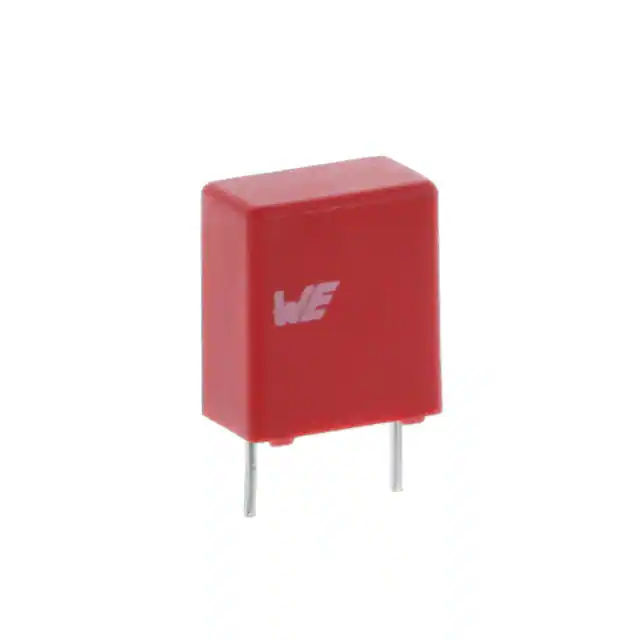

Wurth Electronics的 VDE,cULus和CQC认证的X2薄膜电容器采用275 V AC和310 V AC电压范围保证了应用的可靠干扰抑制。这些器件的间距为7.5-37.5 mm,最大可达6.8μF。脉冲稳定性可扩展至600 V /μs。基于MLCC的X&Y电容器具有1808和1812至2211封装,可满足应用小型化的要求。所有类型均经过TÜV测试,并根据相关的UL标准获得批准。WürthElectronics是唯一一家采用两种标准引脚长度的薄膜电容器制造商。“CS”后缀是指长度为4 mm的短引线电容器,非常适合生产。不含“CS”后缀的零件具有长引线(20.0 mm),适合满足原型设计需求。
特点
MKP,金属化聚丙烯薄膜
推荐的solering:Wave
工作温度:-40°C至105°C
气候类别:40/105/56 / B.
自我修复的特性
证书:cULus,CQC,VDE
应用
安全应用
过滤
电源
铝聚合物电容器

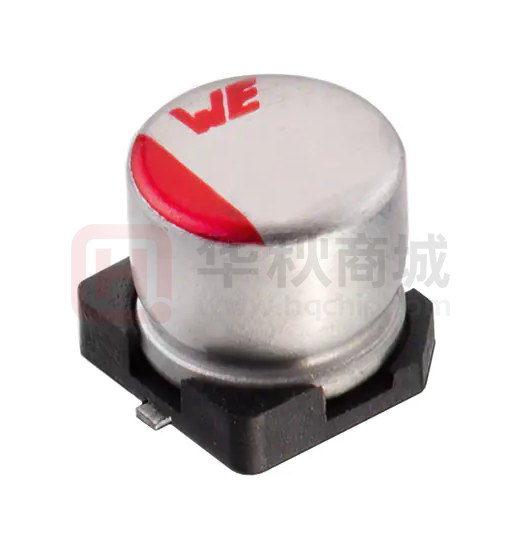

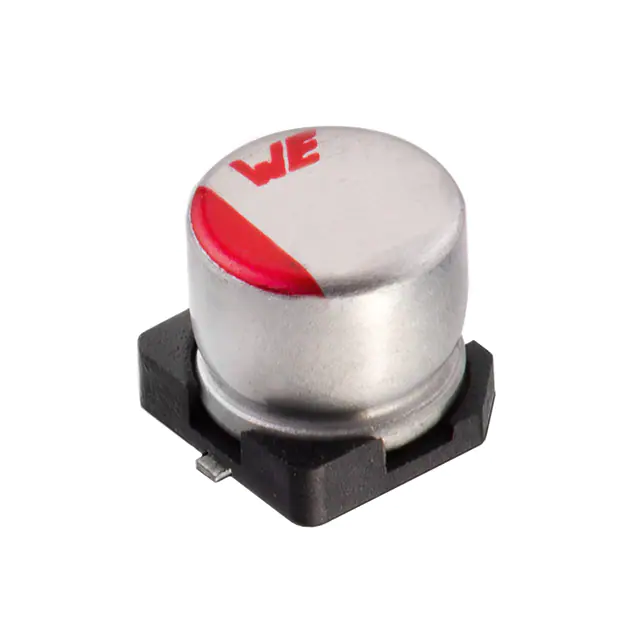

铝聚合物电容器被广泛认为是电荷存储设备领域的创新。正是在这里,Wurth Electronics提供V-Chip SMD和Radial THD部件,具有极低的ESR值,高电容,长使用寿命和目前高达63 V(DC)的电压。铝聚合物电容器含有固体导电聚合物而不是湿电解质。
优点
降低ESR
由于较低的ESR,较高的可接受纹波电流
更高的长期稳定性/预期寿命
固体导电聚合物不会导致干燥现象
铝电解电容器(Digi-Key提供铝合金插座;即将推出V-chip SMD和THT)

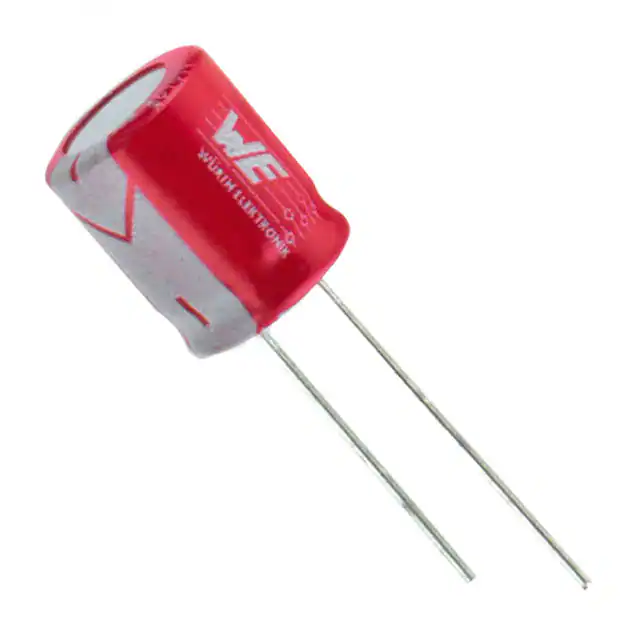

Wurth Electronics的铝电解电容器有多种设计可供选择:V-Chip SMD,径向THD和具有高电容和电压的Snap-In也可作为非极性版本提供。它们适用于85°C和1000 h的标准应用,以及高达125°C的组件和超过10,000 h的延长使用寿命。在铝电解电容器中,阴极由湿电解质组成,而阳极由铝箔制成。阳极箔上的Al 2 O 3氧化层用作电介质。与铝聚合物电容器相比,铝电解电容器具有更高的电容值(高达3300 uF)和更高的电压范围(高达450 V DC)。
特点
铝电解电容器
推荐焊接:波浪
宽电容值范围
负载寿命:在85°C下2000小时
工作温度:
-40°C至85°C,UR <400 V
-25°C至85°C,UR≥400V
Wurth Electronics Capacitors应用
Safety applications
Filter
Power supplies
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 861111483001 | 铝电解电容器-电容器 | 33 µF 450 V 铝电解电容器 径向,Can - 卡入式 105°C 时为 2000 小时 | 在线订购 | |
![]() | | 861011483001 | 铝电解电容器-电容器 | CAPALUM47UF20%450VSNAP | 在线订购 | |
![]() | | 861021483001 | 铝电解电容器-电容器 | CAPALUM33UF20%450VSNAP | 在线订购 | |
![]() | | 861021483002 | 铝电解电容器-电容器 | CAPALUM47UF20%450VSNAP | 在线订购 | |
![]() | | 861141486026 | 铝电解电容器-电容器 | 680 µF 450 V 铝电解电容器 径向,Can - 卡入式 105°C 时为 3000 小时 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 875105240003 | 铝聚合物电容器-电容器 | 铝聚合物电容器 AEC_D4X5.5MM_SM 22µF ±20% 10V Ф4.00 x 5.50mm 45mΩ | ¥2.53817 | 在线订购 |
![]() | | 875105240002 | 铝聚合物电容器-电容器 | 铝聚合物电容器 AEC_D4X5.5MM_SM 15µF ±20% 10V Ф4.00 x 5.50mm 45mΩ | ¥2.21559 | 在线订购 |
![]() | | 875105240001 | 铝聚合物电容器-电容器 | 铝聚合物电容器 AEC_D4X5.5MM_SM 10µF ±20% 10V Ф4.00 x 5.50mm 45mΩ | ¥2.21559 | 在线订购 |
![]() | | 870235373001 | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 100µF ±20% 16V Ф6.30mm 12mΩ | 在线订购 | |
![]() | | 870235373002 | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 180µF ±20% 16V Ф6.30mm 9mΩ | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 890334023006CS | 薄膜电容-电容器 | 薄膜电容 径向 10nF ±10% 13.00 x 5.00mm | 在线订购 | |
![]() | | 890334023002CS | 薄膜电容-电容器 | 薄膜电容 径向 5.6nF ±10% 13.00 x 5.00mm | 在线订购 | |
![]() | | 890334022007CS | 薄膜电容-电容器 | 薄膜电容 径向 15nF ±10% 11.00 x 6.00mm | 在线订购 | |
![]() | | 890334022017CS | 薄膜电容-电容器 | 薄膜电容 径向 68nF ±10% 10.00 x 6.00mm | 在线订购 | |
![]() | | 890334023003CS | 薄膜电容-电容器 | 薄膜电容 径向 6.8nF ±10% 13.00 x 5.00mm | 在线订购 |
