TVS 二极管阵列 200 W 分立式 SPHV 系列
来自 Littelfuse 的汽车级二极管阵列（TVS Diode Arrays 200 W Discrete SPHV Series），可确保在恶劣环境下具有最高可靠性
发布时间：2018-06-14
Littelfuse SPHV（单向）和 SPHV-C（双向）系列 200 W 分立式 TVS 二极管阵列（SPA®二极管）专门保护敏感型设备免受 ESD 和其它过压瞬变的伤害，效果远比以前的技术好。 该器件能够安全地吸收高于 IEC61000-4-2 国际标准规定最高水平的重复性 ESD 尖峰，而无性能降级且能安全消散 8 A 的浪涌电流，同时具有极低箝位电压。 这些器件非常适合用来替代 0402 尺寸的 MLV，适合的应用领域如汽车电子、LED 照明模块、便携式仪表、通用 I/O、移动和手持式设备、CAN、LIN 总线、RS-232/RS-485 和其它各种低速 I/O。
TVS 二极管阵列 200 W 分立式 SPHV 系列特性
保护系统免受静电放电和其它过压瞬变的损害
低动态电阻
无固有磨损因数
获得 AEC-Q101 认可
封装选择：裸露侧引线框（SPHVxx-KTG/SPHVxx-KTG-C 系列）
出色的硅 ESD 保护优于替代技术，电容量达到替代产品的两至三倍，从而能够实现适合最具挑战性环境的更坚固耐用的产品
相比替代技术，箝位电压低了 60%，使得 SPHV 和 SPHV-C 系列成为保护现代充满小几何尺寸 IC 的电子设备的理想之选
坚固的单片式结构，使之比其受保护的设备更耐久；能够处理多次 ESD 或浪涌瞬变的影响而无性能降级
汽车级品质可确保在最苛刻的环境中具有最高可靠性
侧裸引线框架有助于目测检查可焊接性

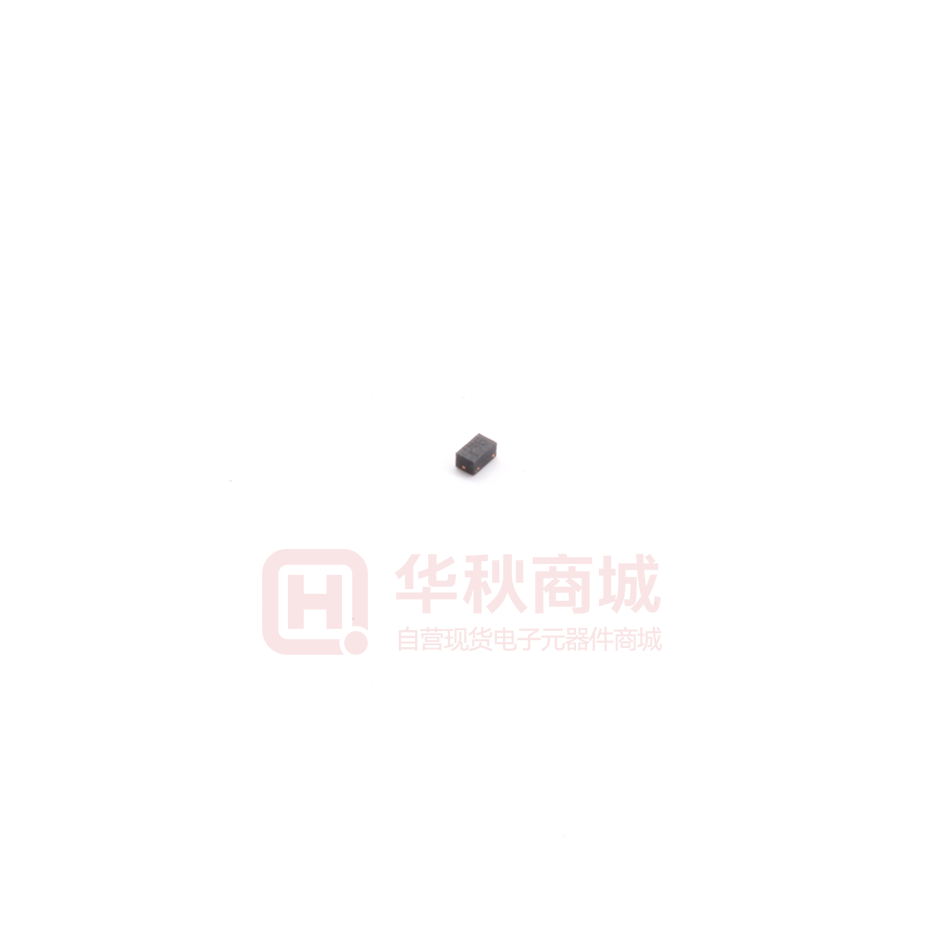

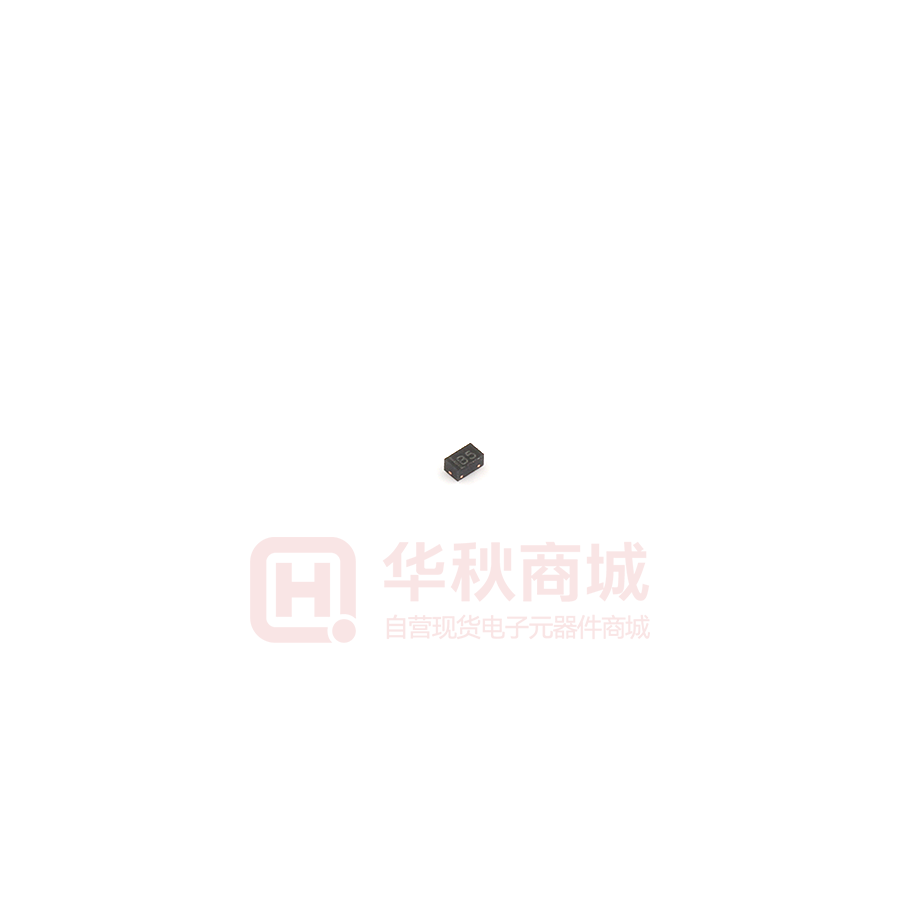

| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SPHV36-01ETG-C | ESD抑制器/TVS二极管-过压过流保护器件 | 200W离散双向TVS二极管 | ￥0.44520 | 在线订购 |
 | | SPHV36-01ETG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 36VWM 60VC SOD882 | ￥0.69233 | 在线订购 |
| | SPHV24-01ETG | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE24VWM50VCSOD882 | ￥0.69233 | 在线订购 |
| | SPHV36-01KTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 36VWM 60VC SOD882 | 在线订购 | |
| | SPHV12-01KTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 12VWM 25VC SOD882 | 在线订购 | |
| | SPHV24-01KTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 24VWM 50VC SOD882 | 在线订购 | |
 | | SPHV15-01ETG-C | ESD抑制器/TVS二极管-过压过流保护器件 | TVS二极管 VRWM=15V VBR(Min)=16.7V VC=30V IPP=5A Ppp=200W SOD882 | ￥1.13606 | 在线订购 |
| | SPHV15-01KTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 15VWM 28VC SOD882 | 在线订购 | |
| | SPHV12-01ETG-C | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 12VWM 25VC SOD882 | ￥3.10200 | 在线订购 |
 | | SPHV24-01ETG-C | ESD抑制器/TVS二极管-过压过流保护器件 | 200W离散双向TVS二极管双向24V | ￥0.36630 | 在线订购 |
 | | SPHV36-01KTG-C | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 36VWM 65VC SOD882 | 在线订购 | |
| | SPHV15-01KTG-C | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 15VWM 30VC SOD882 | 在线订购 | |
| | SPHV24-01KTG-C | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE24VWM50VCSOD882 | 在线订购 | |
| | SPHV15-01ETG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 15VWM 28VC SOD882 | ￥1.16478 | 在线订购 |
 | | SPHV12-01ETG | ESD抑制器/TVS二极管-过压过流保护器件 | ESD抑制器/TVS二极管 VRWM=12V VBR(Min)=13.3V VC=25V@IPP=8A SOD882 | ￥2.77550 | 在线订购 |
| | SPHV12-01KTG-C | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 12VWM 25VC SOD882 | 在线订购 |
