TNPV 高电压薄膜片式电阻器
Vishay Dale 的 TNPV 电阻器（TNPV High Voltage Thin Film Chip Resistors）可处理高达 1 kV 的电压，具有低至 0.1% 的容差和低至 10 ppm 的 TCR
发布时间：2018-06-14
TNPV 薄膜电阻器系列是要求高电压、高精度和长期稳定特性的应用的理想之选，经 1000 小时使用寿命经测试后仍具有 ≤ 0.05% 的较低电阻漂移。 这种薄膜系列的防潮能力出色，采用 Vishay 的专有钝化方法，达到了严苛的汽车 85°C/85% 偏置湿度测试标准。 TNPV 系列采用 1206 外壳尺寸，电阻范围为 121 kΩ至 3.01 MΩ，采用纯锡端接电镀技术，符合 RoHS 规范要求。 此外，TNPV 系列耐受硫物质，通过了 ASTM B809 标准验证。
TNPV 高电压薄膜片式电阻器特性
高达 1000 V 的高工作电压
无与伦比的精度和高电压高稳定性
紧公差（±0.1%）和低温度系数（低至 ±10 ppm/°C）
低电压系数 < 0.1 ppm/V
电阻范围：160 kΩ 至 2 MΩ
工作温度高达 155°C
出色的防潮能力（85°C、85% RH）
出色的长期稳定性：经 1000 小时使用寿命经测试后仍具有 ≤ 0.05% 的低电阻漂移
耐硫
AEC-Q200 资格认证正在申请中
TNPV 高电压薄膜片式电阻器应用
工业电源和频率逆变器：光伏和风能
汽车电源和频率反相
电池管理系统：电动和混合动力汽车
测试与计量设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

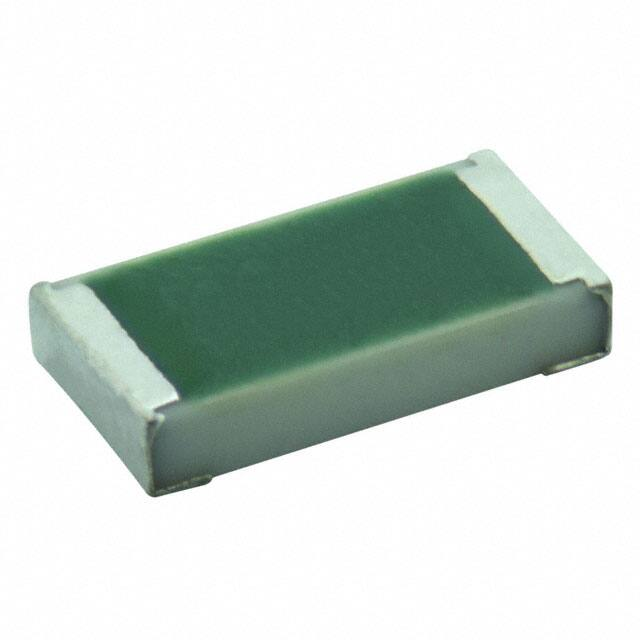

 | | TNPV12062M00BEEN | 贴片电阻-电阻器 | 贴片电阻 1206 2MΩ ±0.1% 1/4W ±25ppm/℃ | ￥7.18200 | 在线订购 |
| | TNPV12061M00BEEN | 贴片电阻-电阻器 | 贴片电阻 1206 1MΩ ±0.1% 1/4W ±25ppm/℃ | ￥3.86918 | 在线订购 |

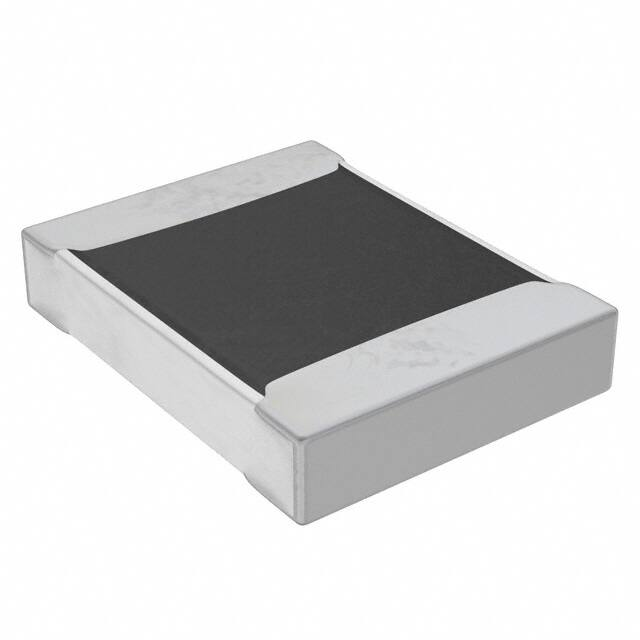

 | | TNPV12102M00BEEN | 贴片电阻-电阻器 | 贴片电阻 1210 2MΩ ±0.1% 330W ±25ppm/℃ | ￥8.69063 | 在线订购 |
| | TNPV12102M00BEEN | 贴片电阻-电阻器 | 贴片电阻 1210 2MΩ ±0.1% 330W ±25ppm/℃ | ￥8.69063 | 在线订购 |
| | TNPV12102M00BEEN | 贴片电阻-电阻器 | 贴片电阻 1210 2MΩ ±0.1% 330W ±25ppm/℃ | ￥8.69063 | 在线订购 |
