SESD 系列硅 ESD 保护器件
Littelfuse 针对消费类、移动和便携式电子应用推出 SESD 保护器件（Silicon ESD Protection Devices SESD Series）
发布时间：2018-06-14
Littelfuse 的硅 ESD (SESD) 器件有助于保护包括消费、便携和移动电子设备在内的应用，并能提升可靠性。 这些 0402 和 0201 规格的器件具有适用于双向器件的 0.10pF 低电容，适用于单向器件 0.20pF 电容，且插损很低。 这有助于保护高速数据信号。 这些单通道 SESD 器件具有强大的 ESD 保护能力，达到 IEC61000-4-2 标准规定的 20kV 接触和空气放电保护等级。 超低电容确保了包括 USB 3.0/2.0、HDMI、eSATA、DisplayPort 和 Thunderbolt 在内的当今最高速接口的信号完整性。
Littelfuse 同时提供采用单向和双向配置的单通道器件。 双向器件的电容和插损最低，在 PCB 上装配时无方向限制，当信号摆动到地电位以下时不会产生截切。 单向器件的负击穿电压较低，有助于保护高速数字接口。 0201 规格的 XDFN 小基底面（仅为 0.6mm x 0.3mm x 0.31mm）为设计人员在空间受限型应用中带来了安装灵活性。
SESD 系列硅 ESD 保护器件特性
低电容：0.10 pF（双向，典型值）、0.20 pF（单向，典型值）
低漏泄电流：50 nA 和 5 V（最大值）
低箝位电压：+10/-10 V（典型值，双向）和 +9.20/-0.8 V（典型值，单向）（tp=8ms x20 ms、Ipp=2A）
ESD：IEC61000-4-2 标准规定的 20 kV 接触/空气放电
浪涌：2 A（最大值）和 (tp = 8x20ms)，符合 IEC61000-4-5 标准规定
小体积、扁平 XDFN 封装
符合 RoHS 规范，无铅、无卤素（具体指 Br ≤900 ppm、Cl≤900 ppm 和 Br + Cl ≤1500 ppm）
SESD 系列硅 ESD 保护器件应用
消费、移动和便携式电子设备
带有高速接口的平板电脑和外部存储设备
高速数据线路
USB 3.0/2.0、HDMI 1.3/1.4、DisplayPort 接口、Thunderbolt 接口（光峰）、V-by-One HS 和 LVDS 接口
要求在小型封装中实现高 ESD 性能的应用
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

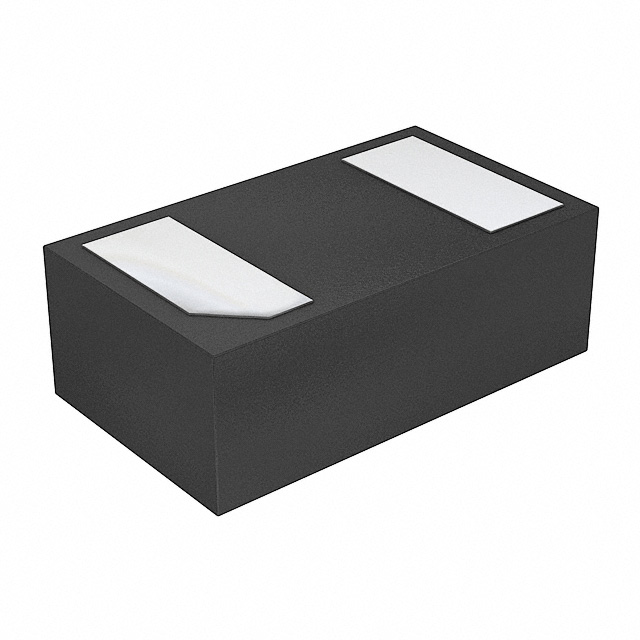

 | | SESD0402X1UN-0020-090 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 7VWM 9.2VC SMD | ￥1.37462 | 在线订购 |

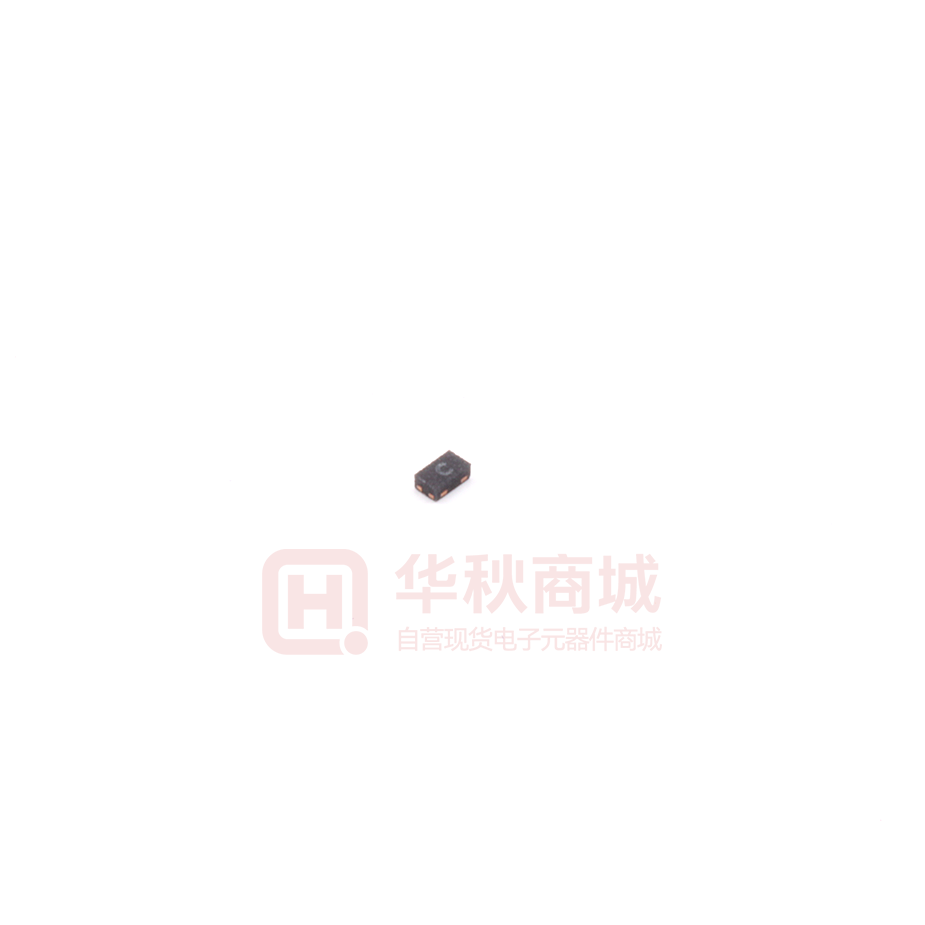

 | | SESD0402X1BN-0010-098 | ESD抑制器/TVS二极管-过压过流保护器件 | 单通道硅ESD保护器过电压保护装置 | ￥0.58742 | 在线订购 |
 | | SESD0802Q4UG-0020-090 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 7VWM 9.2VC SMD | 在线订购 | |

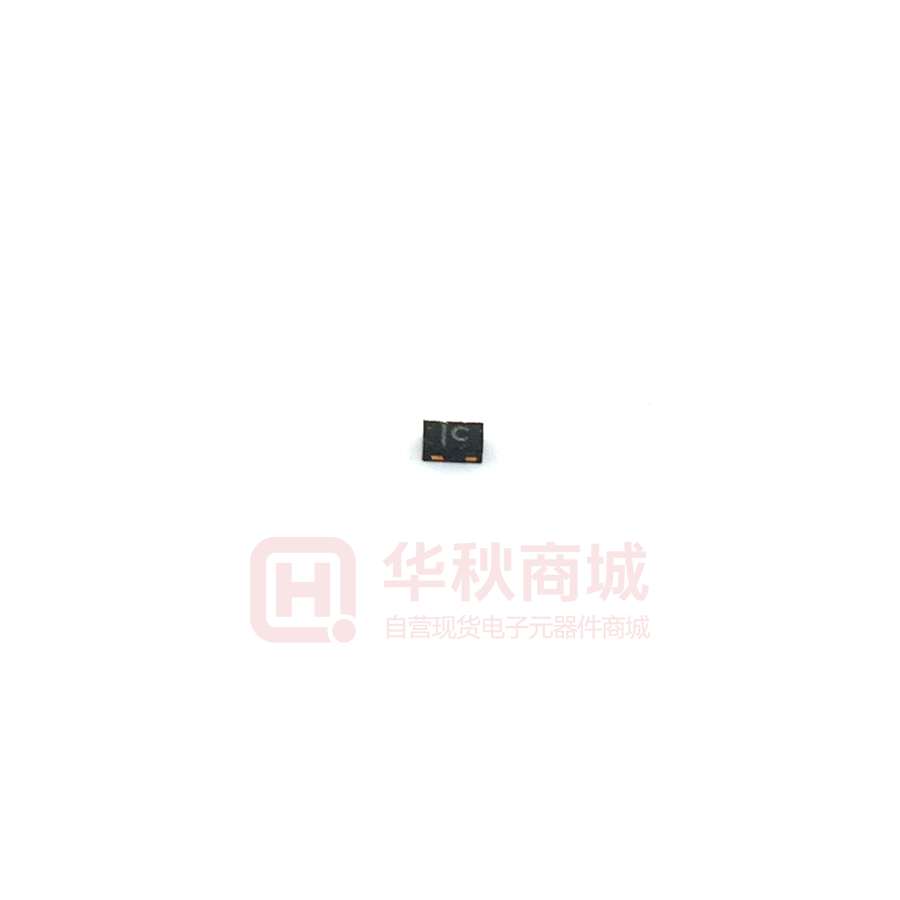

 | | SESD0201X1UN0020-090 | ESD抑制器/TVS二极管-过压过流保护器件 | 超低电容离散电视 7V DFN0201-2 | ￥1.56000 | 在线订购 |

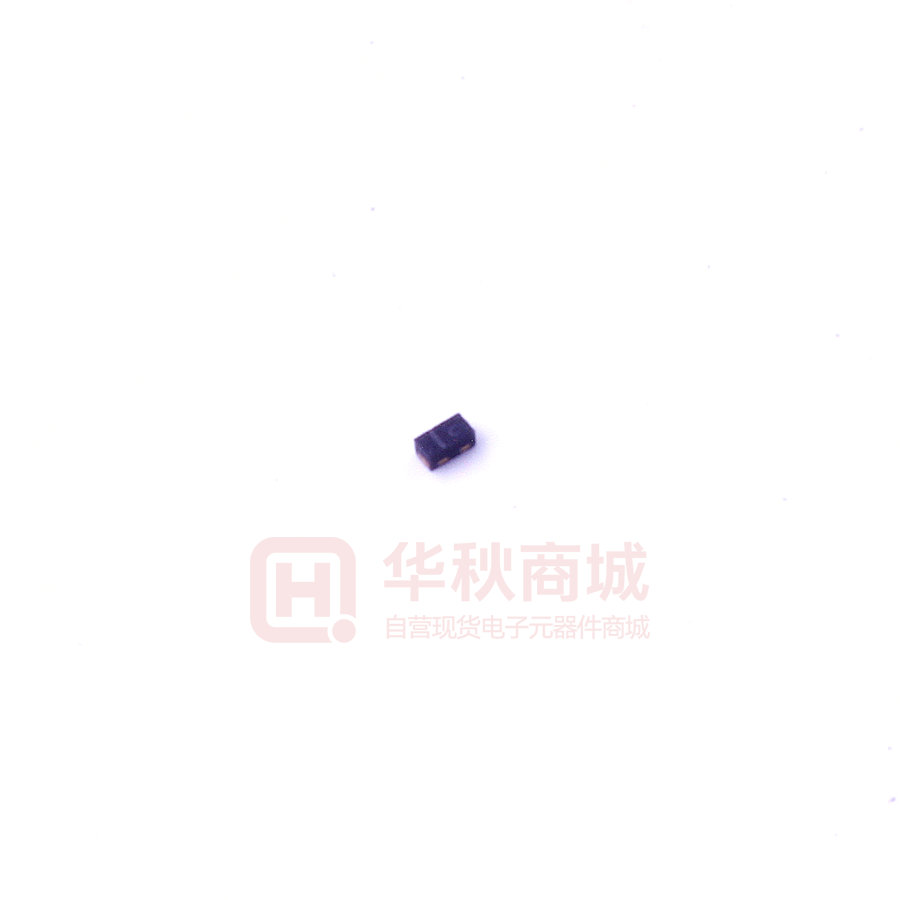

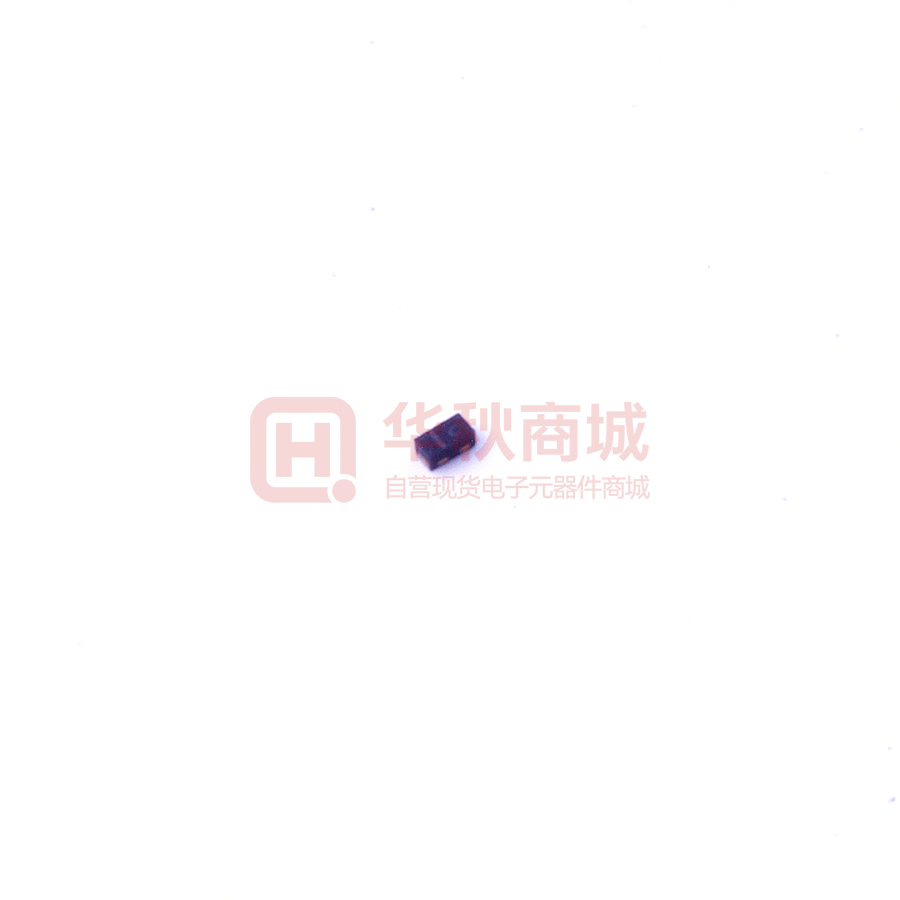

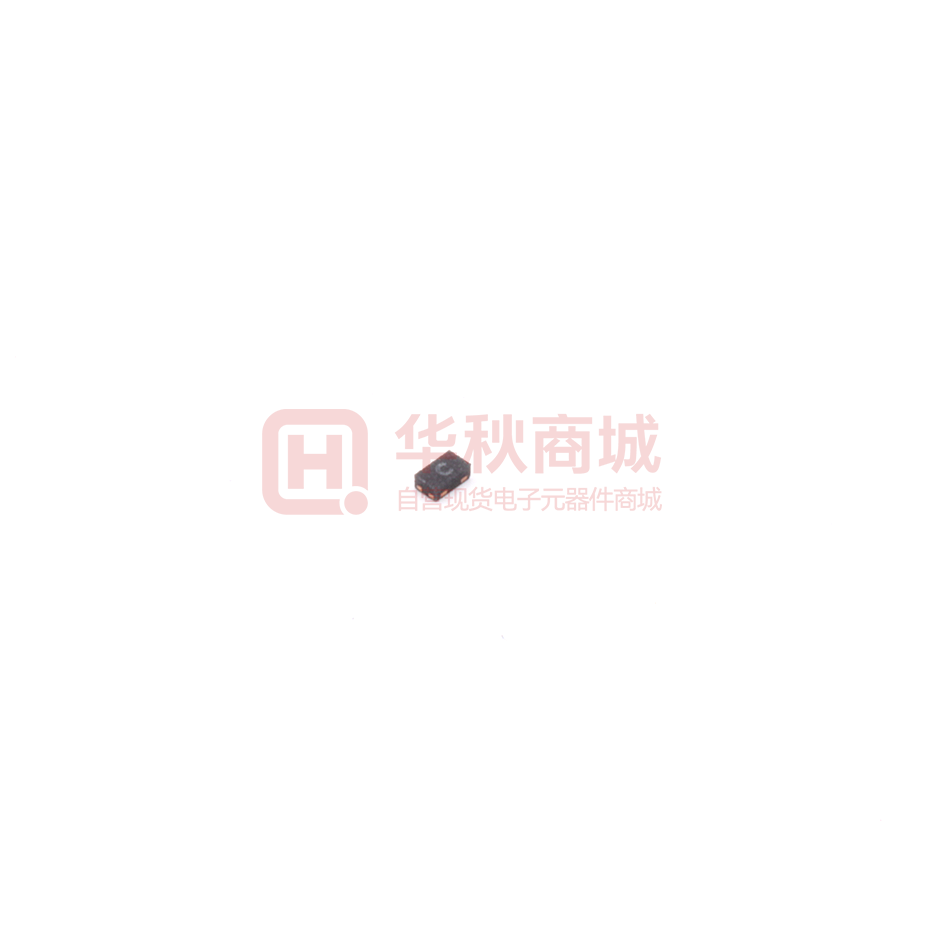

 | | SESD0402X1UN-0030-088 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 7VWM 13VC DFN | ￥5.15494 | 在线订购 |
 | | SESD0402X1BN-0015-096 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 7VWM 14VC DFN | ￥1.37462 | 在线订购 |
 | | SESD0201X1BN-0010-098 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 7VWM 10VC SMD | ￥2.90142 | 在线订购 |
 | | SESD0402Q2UG-0020-090 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 7VWM 9.2VC SMD | ￥8.10061 | 在线订购 |
 | | SESD1004Q4UG-0020-090 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 7VWM 9.2VC SMD | ￥3.10261 | 在线订购 |
 | | SESD1103Q6UG-0020-090 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 7VWM 9.2VC SMD | ￥3.73184 | 在线订购 |
