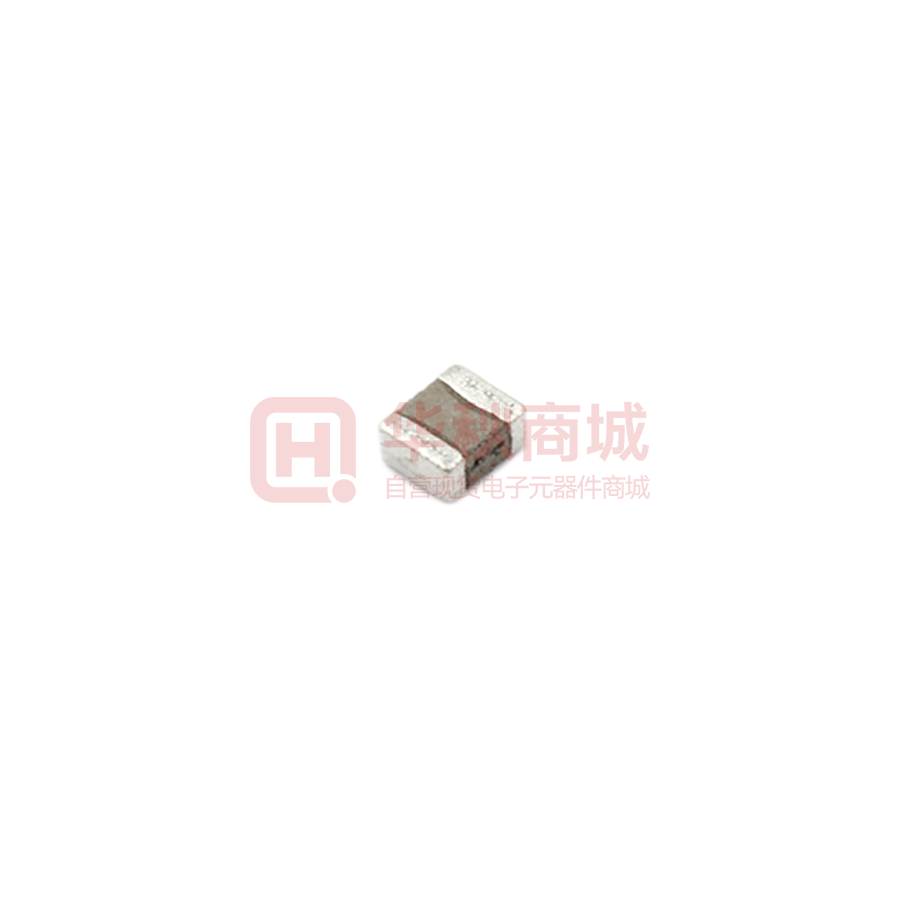

TFM201610 系列功率电感器
TDK 的 TFM201610 系列功率电感器是微型、扁平、薄膜、金属、磁性电感器（TFM201610GHM Series Power Inductors），适用于电源电路
发布时间：2018-06-14
TDK 开发出 TFM201610 系列微型、扁平、薄膜、金属功率电感器，其额定电流和 DC 电阻分别是同类铁氧体电感器的两倍和二分之一。 该系列采用了高饱和、高磁通密度材料，使电感器具有能满足电源电路要求的出色 DC 偏置特性。 该系列拥有良好的安装稳定性，采用标准形状和端子结构，使其能在安装在通用焊盘中。
TFM201610 系列功率电感器特性
采用金属内核的薄膜功率电感器
磁屏蔽结构最大限度减少了磁通漏泄
无极性
工作温度范围：-40°C 至 125°C
电路板安装后的存放温度范围：-40°C 至 85°C
符合 RoHS 指令
无卤素
兼容无铅焊接
外壳尺寸：201610 (2.0 mm x 1.6 mm x 1.0 mm)
电感范围：0.33 μH - 2.2 μH
电感容限：20%
饱和电流范围：2.6 A - 5.8 A
每卷 3,000 片
单片重量：18mg
TFM201610 系列功率电感器应用
智能手机
平板电脑
HDD、SDD、DVC、DSC
移动显示屏
便携式游戏设备
紧凑型电源模块
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TFM201610GHM-2R2MTAA | 功率电感-电感器 | 功率电感 2.2µH ±20% IND_2X1.6MM_SM 1.00mm 2.00 x 1.60mm 152mΩ 1.9A | ￥0.91185 | 在线订购 |
 | | TFM201610GHM-1R5MTAA | 功率电感-电感器 | 功率电感 ±20% 2A 1.5µH 2.00 x 1.60mm 2016 1.00mm 114mΩ | ￥1.19140 | 在线订购 |
| | TFM201610GHM-R33MTAA | 固定电感器-电感器 | 功率电感 ±20% 4.1A 330nH 2.00 x 1.60mm 2016 1.00mm 24mΩ | ￥1.75411 | 在线订购 |
| | TFM201610GHM-R68MTAA | 固定电感器-电感器 | 功率电感 ±20% 680nH 3.4A 2.00 x 1.60mm 2016 1.00mm 41mΩ | ￥4.38740 | 在线订购 |
 | | TFM201610GHM-1R0MTAA | 功率电感-电感器 | 功率电感 1µH ±20% 2016 1.00mm 2.00 x 1.60mm 60mΩ 3.1A | ￥0.91919 | 在线订购 |
 | | TFM201610GHM-R47MTAA | 固定电感器-电感器 | 功率电感 470nH ±20% IND_2X1.6MM_SM 1.00mm 2.00 x 1.60mm 32mΩ 3.9A | ￥0.43514 | 在线订购 |
