MPZ 系列片式铁氧体磁珠
TDK Corporation 的片式铁氧体磁珠（MPZ Series Ferrite Chip Beads）用于抑制 GHZ 噪声（电源线路）
发布时间：2018-06-14
TDK 的 MPZ 系列铁氧体片式磁珠用于抑制信号和电源电路中的噪声。 只需将这些器件串联在电路中，就可有效地降低噪声。 多层片式磁珠由铁氧体材料和叠放在一起的多层导电膏组成。 片式磁珠的等效电路图中包括一个电抗分量 X 和一个电阻分量 R。X 和 R 的合成阻抗为用 Z 表示。片式磁珠的静态特性通常用 100 MHz 频率时的阻抗值 Z 描述。 虽然几个不同的片式磁珠可以在 100 MHz 时均具有相同阻抗值，但重要的是需要观察其单独的频率特性，以确定在所需频率范围内最适合电路的那个磁珠。 TDK 提供多达五种类型的材料，这些材料在不同外壳尺寸的 MPZ 系列片式磁珠中具有不同的频率特性，每种尺寸适合不同的应用。 所供材料会随外壳尺寸的变化而变化。
MPZ 系列片式铁氧体磁珠特性
适用于电源线路的减噪解决方案
直流电阻低，可适应大电流，是低功耗应用的理想选择（相比 MMZ 系列）
不同的频率特性，五种特性不同的材料
符合 RoHS 指令，无卤素，兼容无铅焊接
标准工作温度为 -55°C 至 +125°C
存放温度 -55°C 至 125°C（安装 PC 板后）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

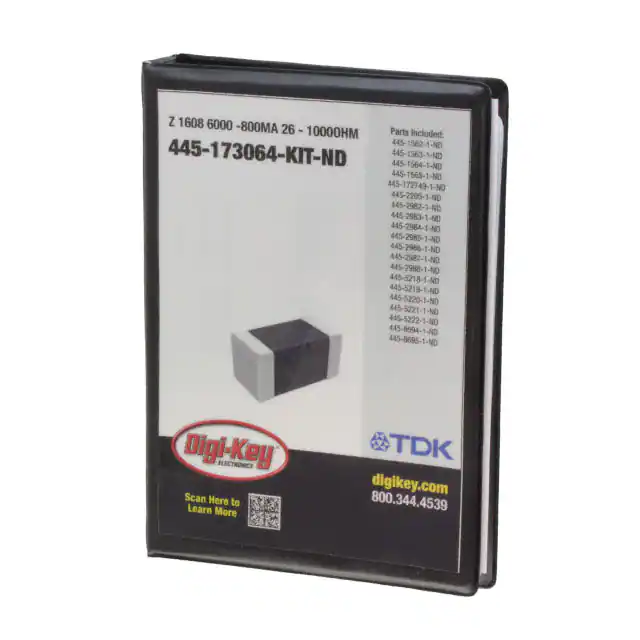

 | | MPZ1608-1-KIT | 滤波器套件-套件 | EMI Ferrite Beads and Chips Kit 400 pcs - 20 ea of 20 values Surface Mount | ￥301.83849 | 在线订购 |
 | | MPZAUTO-1-KIT | 滤波器套件-套件 | MPZ1608/MPZ2012 AUTO BEADS | ￥364.65192 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

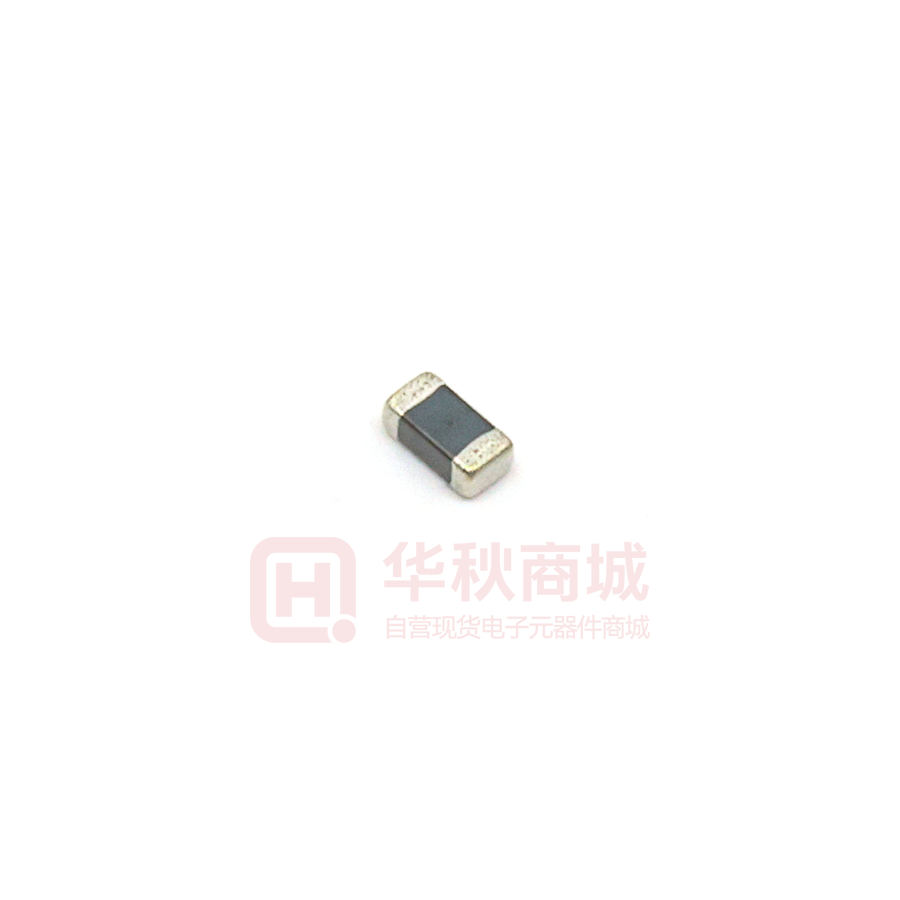

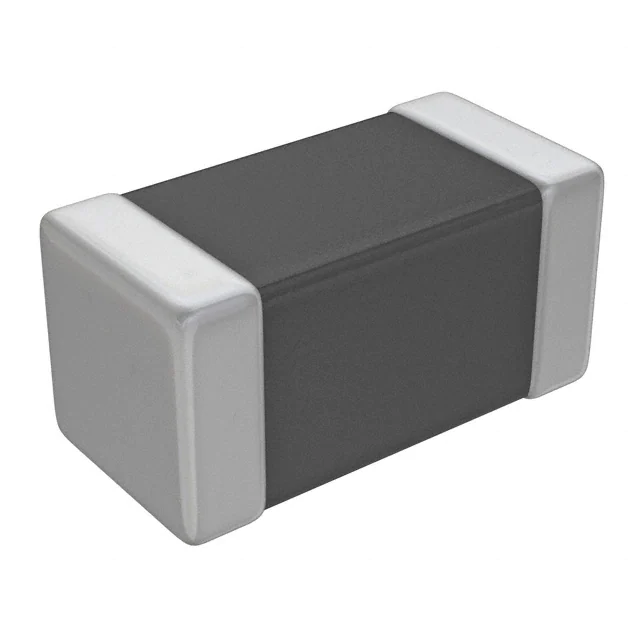

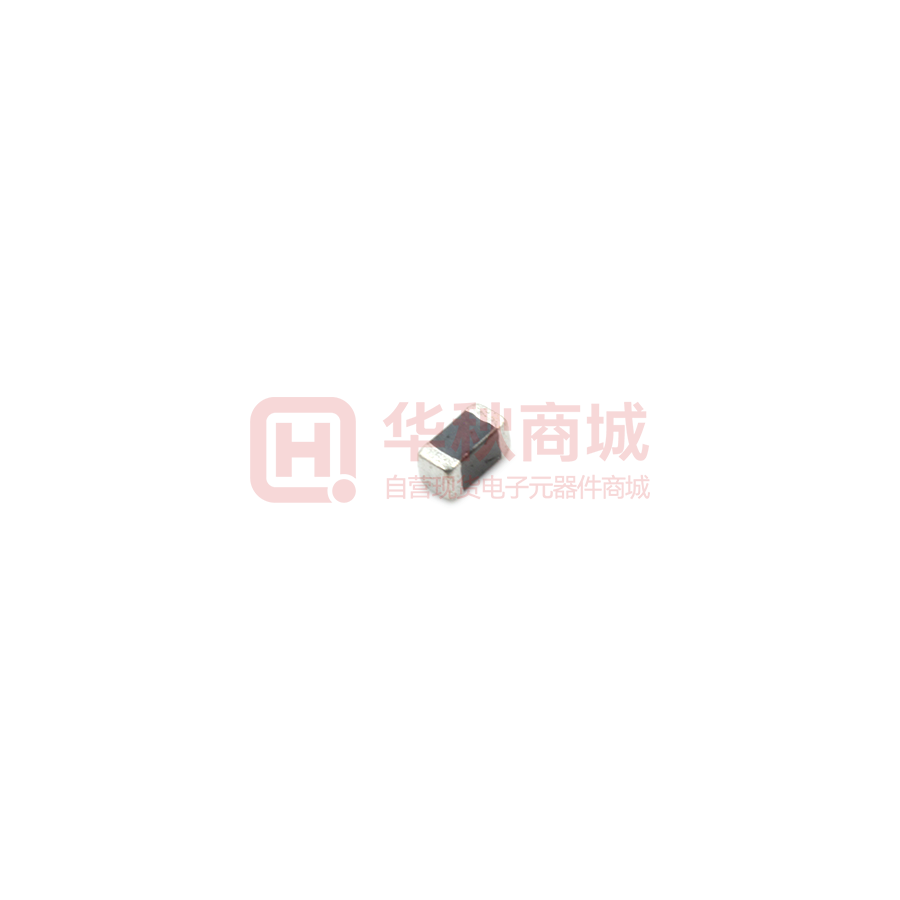

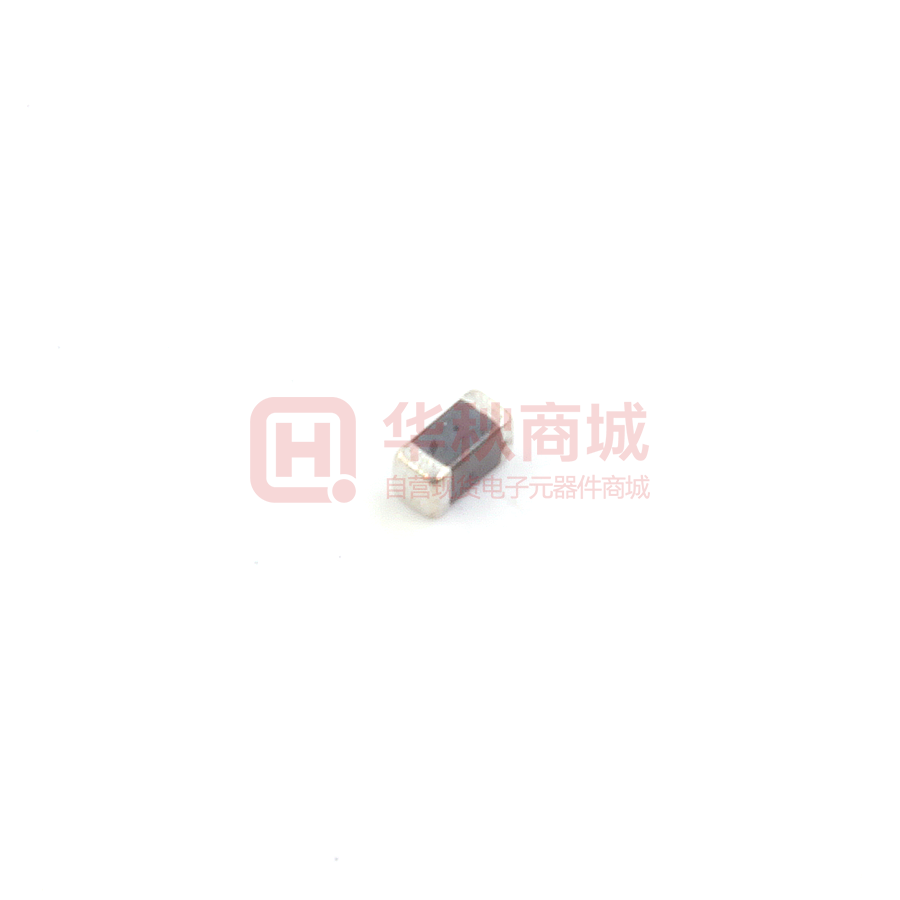

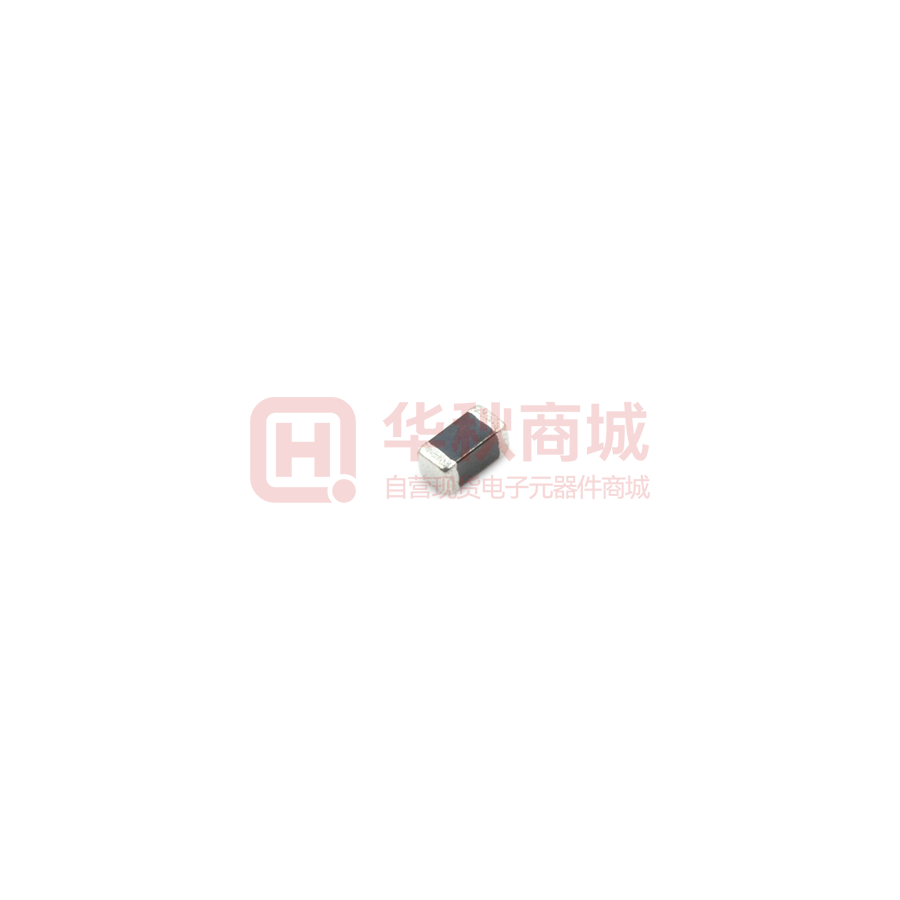

 | | MPZ1608S221ATA00 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 220Ω@100MHz ±25% 0603 50mΩ 2.2A | ￥0.06578 | 在线订购 |

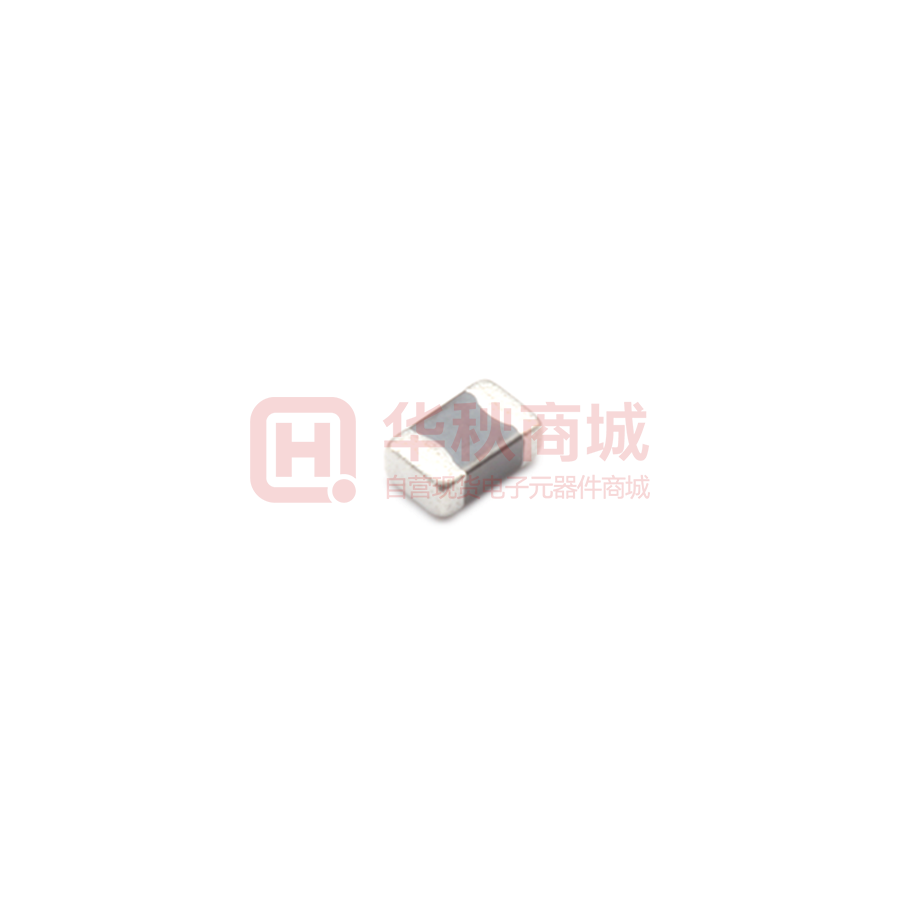

 | | MPZ1608R391ATA00 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 390 OHM 0603 1LN | ￥0.08230 | 在线订购 |

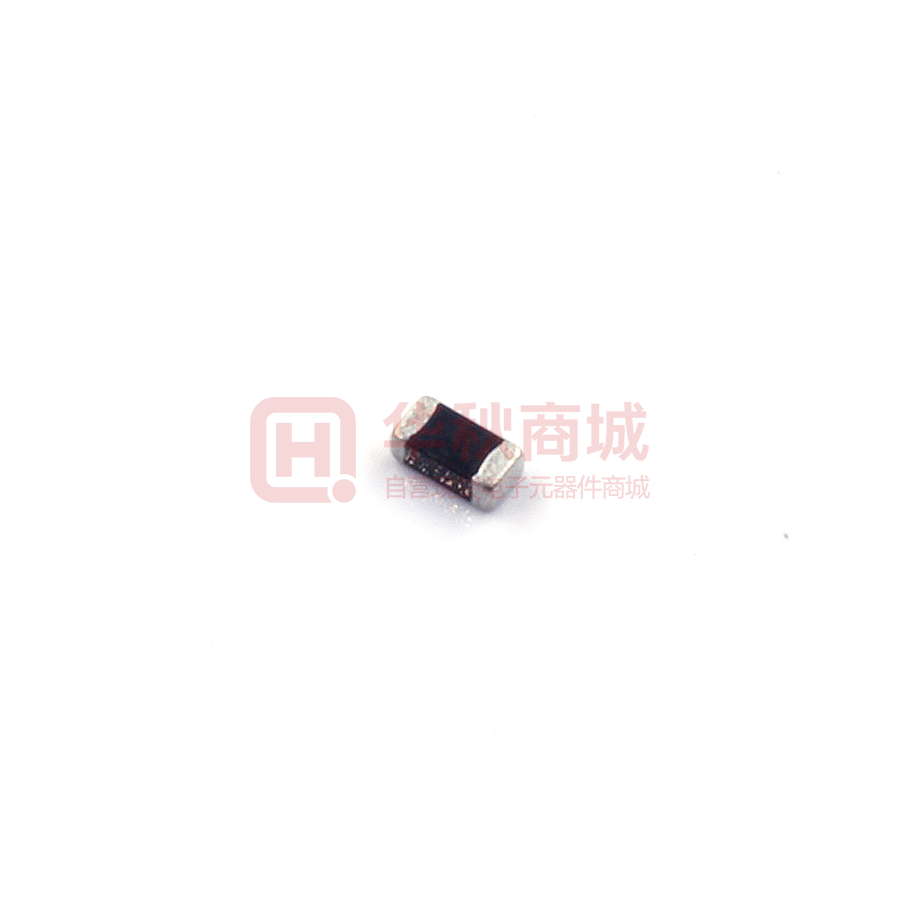

 | | MPZ1608S600ATAH0 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 60Ω@100MHz ±25% 0603 20mΩ 3.5A | ￥0.14343 | 在线订购 |

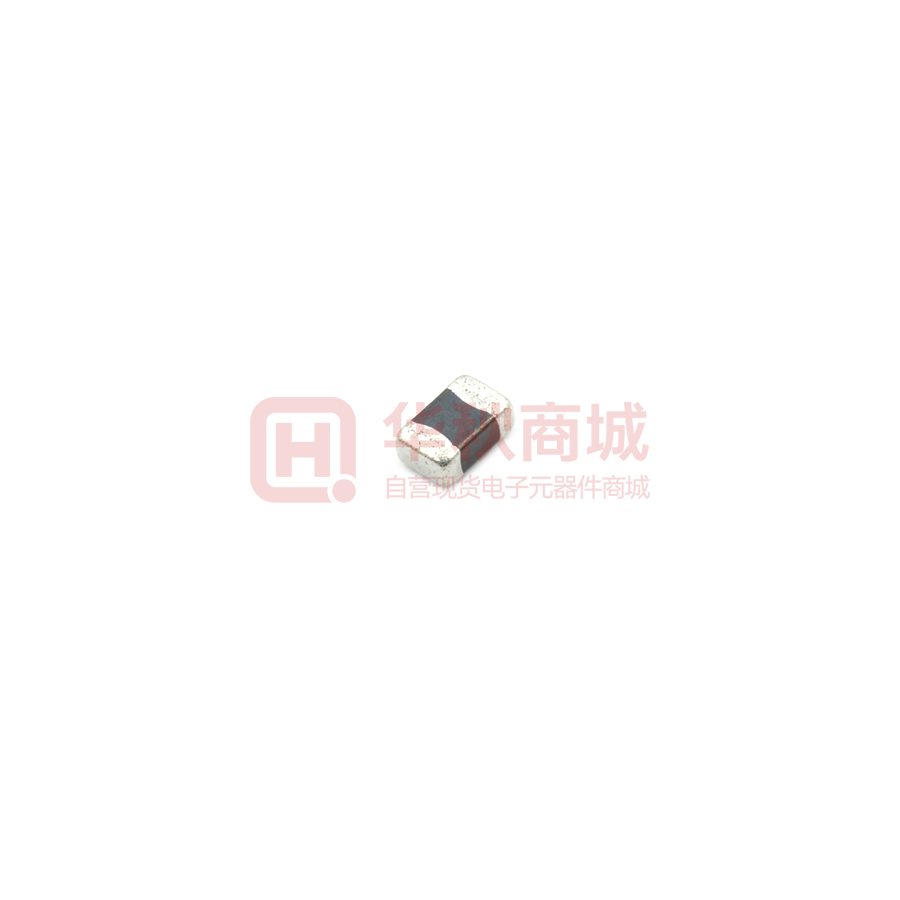

 | | MPZ1608S101ATAH0 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 100Ω@100MHz ±25% 0603 30mΩ 3A | ￥0.11863 | 在线订购 |

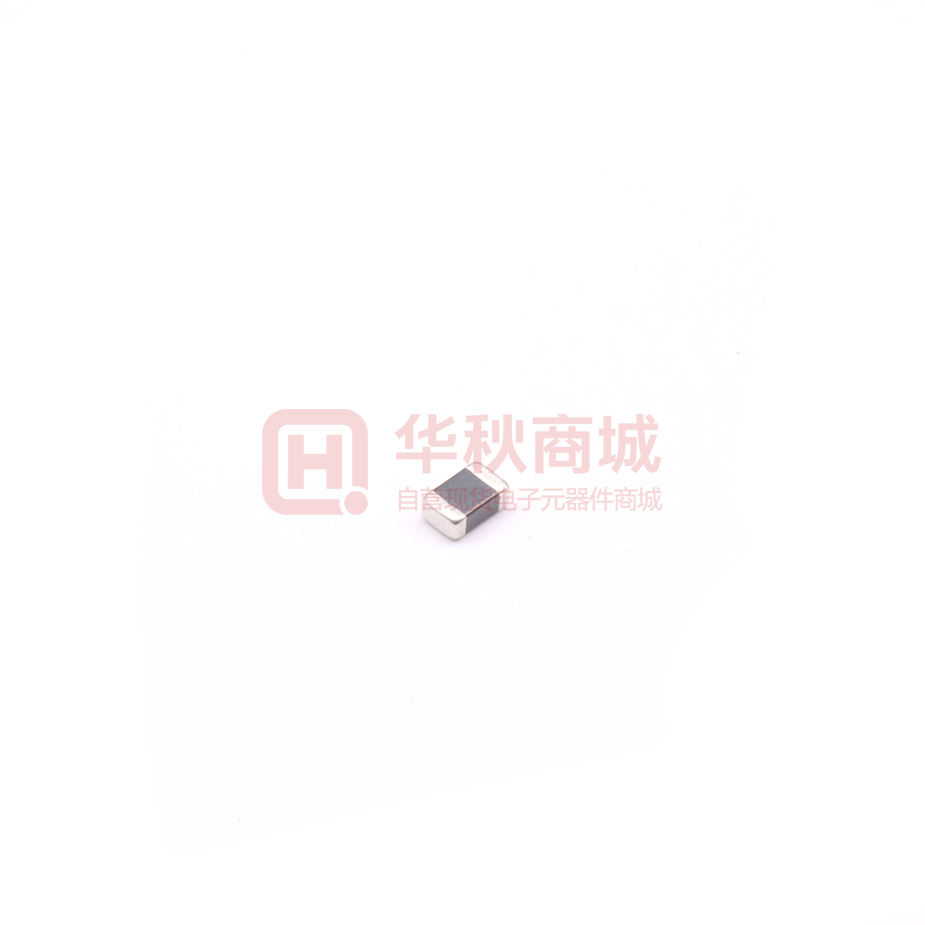

| | MPZ1608S601ATA00 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 600Ω@100MHz ±25% 0603 150mΩ 1A | ￥0.07766 | 在线订购 |

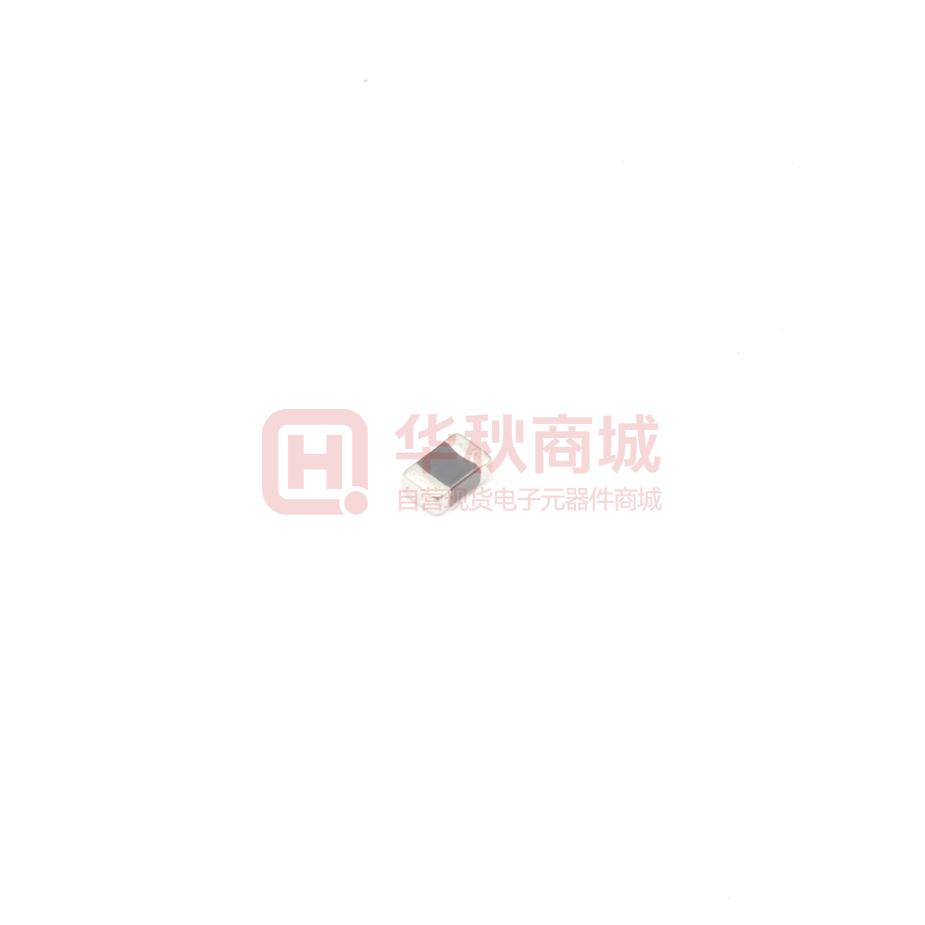

 | | MPZ1608S331ATA00 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 330Ω@100MHz ±25% 0603 80mΩ 1.7A | ￥0.06760 | 在线订购 |

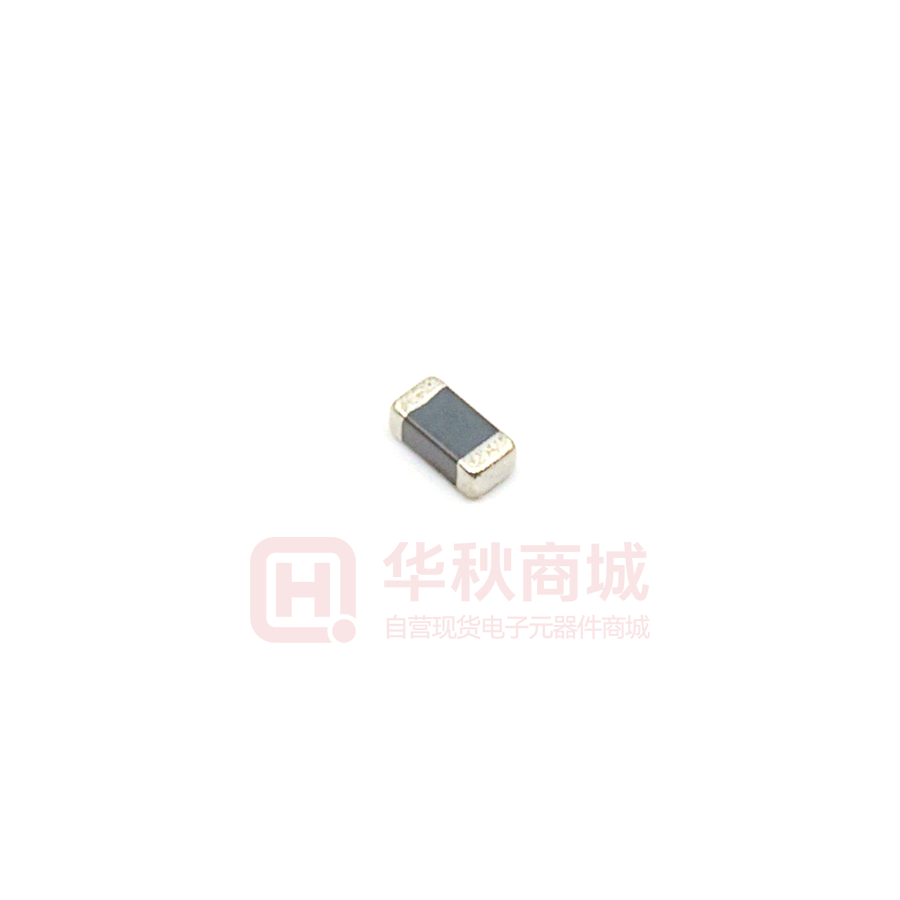

 | | MPZ1608S102ATA00 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0603 1KΩ@100MHz ±25% 800mA 300mΩ | ￥0.07992 | 在线订购 |

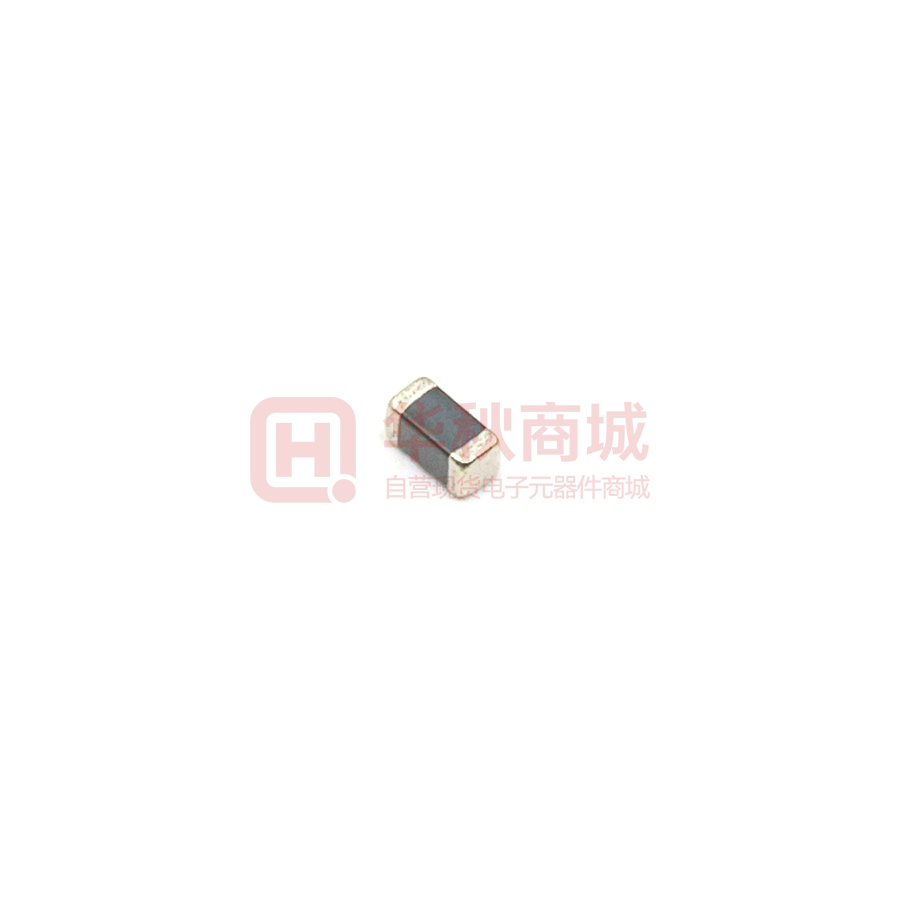

 | | MPZ1608D101BTA00 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 100Ω@100MHz ±25% 0603 150mΩ 1A | ￥0.13870 | 在线订购 |
 | | MPZ1608S300ATAH0 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0603 30Ω@100MHz ±10Ω 5A 10mΩ | ￥0.08079 | 在线订购 |

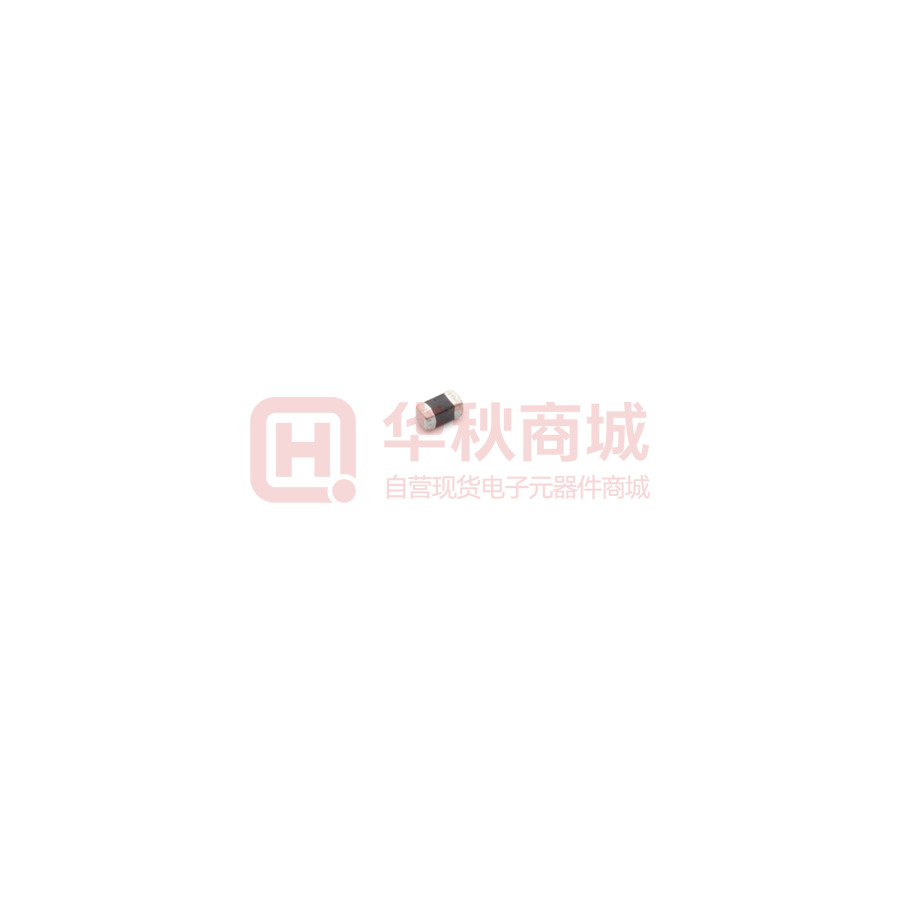

 | | MPZ1005S600CT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 60Ω@100MHz ±25% 1.5A 60mΩ | ￥0.05300 | 在线订购 |
 | | MPZ1005S121CT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 120Ω@100MHz ±25% 1.2A 90mΩ | ￥0.06167 | 在线订购 |

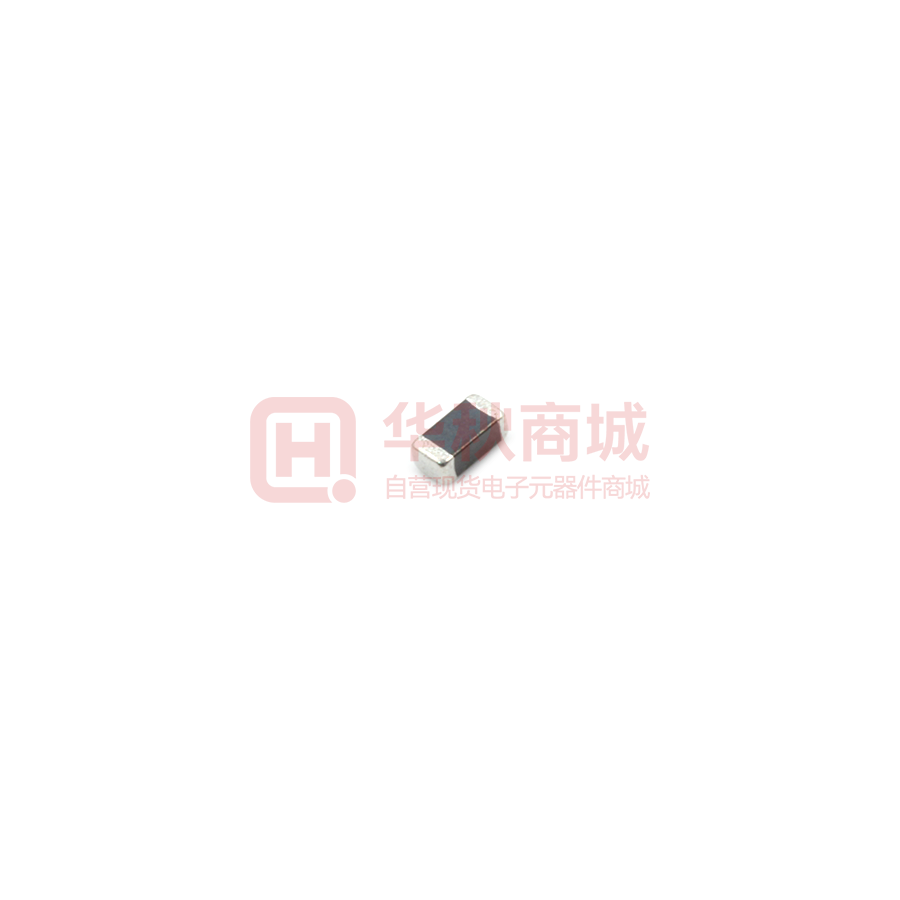

 | | MPZ2012S331AT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0805 330Ω@100MHz ±25% 2.5A 50mΩ | ￥0.17313 | 在线订购 |
 | | MPZ2012S101AT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 100Ω@100MHz ±25% 0805 20mΩ 4A | ￥0.14710 | 在线订购 |
 | | MPZ2012S221AT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 220Ω@100MHz ±25% 0805 40mΩ 3A | ￥0.15726 | 在线订购 |
 | | MPZ2012S601ATD25 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0805 600Ω@100MHz ±25% 2A 100mΩ | ￥0.18205 | 在线订购 |
| | MPZ1608S121ATAH0 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0603 120Ω@100MHz ±25% 2A 45mΩ | ￥0.06628 | 在线订购 |
 | | MPZ1608D600BTA00 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 60 OHM 0603 1LN | ￥0.13980 | 在线订购 |
 | | MPZ1608Y151BTA00 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0603 150Ω@100MHz ±25% 1.8A 50mΩ | ￥0.08120 | 在线订购 |
 | | MPZ1608S471ATA00 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0603 470Ω@100MHz ±25% 1A 150mΩ | ￥0.08673 | 在线订购 |
| | MPZ1608S181ATAH0 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0603 180Ω@100MHz ±25% 2A 50mΩ | ￥0.11870 | 在线订购 |
