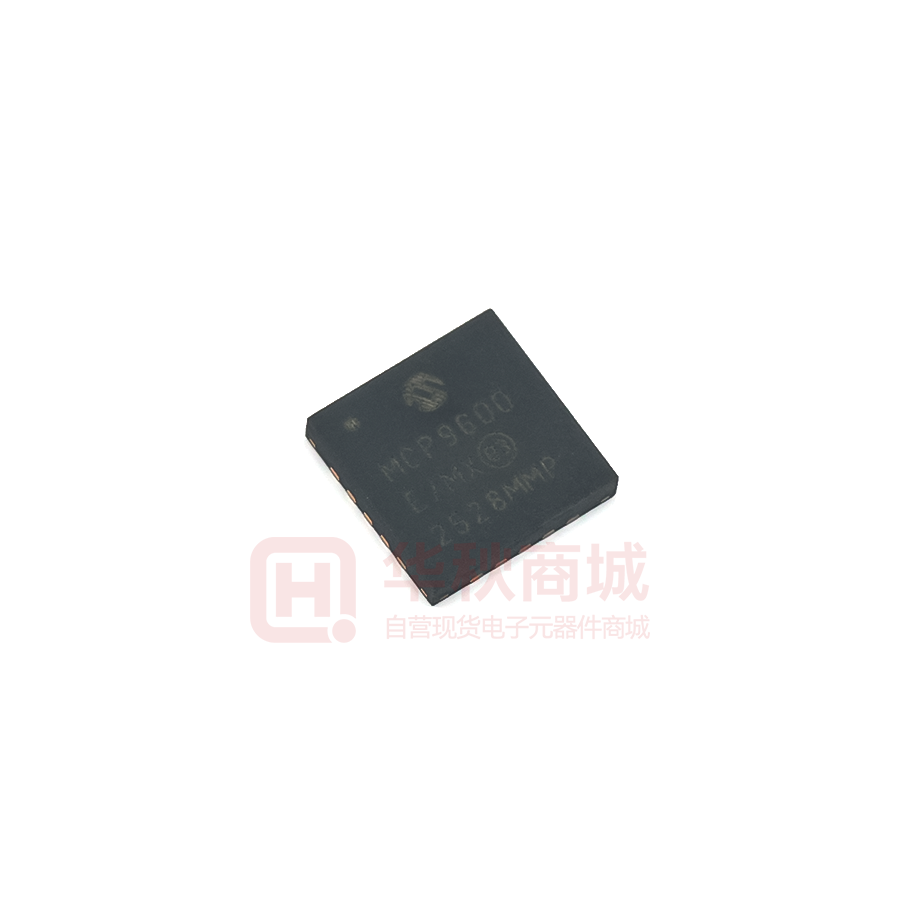

MCP9600 热电偶电动势温度转换器
![MCP9600 热电偶电动势温度转换器](http://file1.elecfans.com/web2/M00/91/18/wKgaomTeYOKAYW4CAAAlPjTVTg041.jpeg)
Microchip 推出其高度集成的热电偶电压温度转换器(MCP9600 Thermocouple EMF to Temperature Converter),支持 K、J、T、N、S、E、B 和 R 类型
发布时间:2018-06-14
Microchip 的 MCP9600 是全集成热电偶电动势 (EMF) 摄氏度转换器,具有冷结补偿。 MCP9600 支持八个类型的热电偶(K、J、T、N、S、E、B 和 R),并提供了用户可编程寄存器,为各种不同的温度检测应用增加了设计灵活性。 寄存器允许用户可选择设置,如用于电池供电应用的低功耗模式、用于快速瞬态温度的可调节数字滤波器和四个可单独编程的温度警报输出,可用于检测多个温区。
MCP9600 热电偶电动势温度转换器特性
热电偶电压摄氏度转换器;集成冷结补偿
支持的类型(由 NIST ITS-90 指定):K、J、T、N、S、E、B 和 R
±1.5°C(最大值)测量精度: ±1°C(最大值)冷结,0°C 至 85°C
温度测量分辨率:冷热结 = 0.0625°C(典型值)
四个可编程的温度警报输出
用于温度的可编程数字滤波器
低功耗:关断模式、猝发模式、1 至 128 个温度样本
双线接口:I2C 兼容、100 kHz - 支持每条 I2C 总线八个器件
工作电压范围:2.7 V 至 5.5 V
工作电流:500 μA(典型值)
关断电流:2 μA(典型值)
封装:20 引线 MQFN
MCP9600 热电偶电动势温度转换器应用
石化热管理
手持式测量设备
工业设备
炉具
引擎热监视器
温度检测架
