LTC5548® 微波混频器
Linear Technology 的 LTC5548 （LTC®5548 Microwave Mixer）是一款具有 DC 至 6 GHz 宽带 IF 的 2 GHz 至 14 GHz 微波混频器
发布时间：2018-06-14
LTC5548 来自 Linear Technology，是一款高性能、微波双平衡无源混频器，可用于上变频或下变频。 该器件类似于 LTC5549，但具有宽带、差分 DC 至 6 GHz IF 端口。 对于 IF 频率范围扩大至 500 MHz 以下的应用，建议采用 LTC5548。 对于 IF 频率始终高于 500 MHz 的应用，建议采用 LTC5549，因其包括一个集成式平衡不平衡转换器。
LTC5548 的混频器和集成式射频平衡不平衡转换器经过优化，涵盖了 2 GHz 至 14 GHz RF 频率范围。 该器件包括一个集成 LO 放大器，该放大器针对 1 GHz 至 12 GHz 的频率范围进行了优化，仅需要 0 dBm 驱动功耗。 该器件还包括一个可通过 CMOS 兼容型控制引脚启用或禁用的集成式 LO 倍频器。

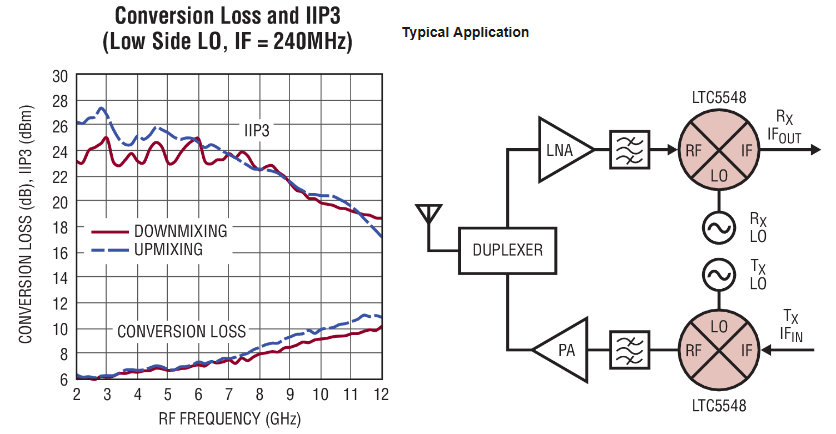

LTC5548 具有出色的高 IIP3 和 P1dB，以及很低的 LO 至 RF 漏泄和 LO 至 IF 漏泄。 该零件在小封装中实现了高度集成。
LTC5548® 微波混频器特性
上变频或下变频
高 IIP3：+24.4 dBm（5.8 GHz 时）
9 GHz 时，21.4 dBm
5.8 GHz 时，转换损耗 7.1 dB
5.8 GHz 时，输入 P1dB 为 +15.2 dBm
集成 LO 缓冲器：0 dBm LO 驱动功耗
可选择集成式 LO 倍频器
低 LO RF 漏泄：<-30 dBm
匹配 50 Ω 宽带的 RF 和 LO 端口
3.3 V / 120 mA 电源
快速接通/关断，用于 TDD 运行
2 mm × 3 mm、12 引线 QFN 封装
LTC5548® 微波混频器应用
微波收发器
无线回程
点对点微波
相控阵天线
C、X、Ku 波段雷达
测试设备
卫星调制解调器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2461A | 开发板/评估板/验证板-开发板/套件/编程器 | - LTC5548 混频器 2GHz ~ 14GHz 评估板 | 在线订购 | |
 | | LTC5548IUDB#TRMPBF | RF混频器-射频器件 | LTC5548IUDB#TRMPBF | ￥154.09440 | 在线订购 |
