600 W AEC-Q 轴向 TP6KE 系列 TVS 二极管
Littelfuse 的 TP6KE 系列(TVS Diodes 600 W AEC-Q Axial TP6KE Series)设计紧凑,是高可靠性和汽车应用的理想之选
发布时间:2018-06-14
Littelfuse 的 TP6KE 系列汽车级 TVS 二极管用于敏感型电子设备,使其免受负载突降及其它瞬态电压现象引起的电压瞬态危害。 该系列通过 AEC-Q101 鉴定,在标准 DO-15 封装中实现了 600 W 峰值脉冲式功率耗散,而且耐高温,工作结温 (Tj) 高达 175°C。 该系列电气性能出色、设计紧凑,能让电路设计人员升级现有设计基底面中的电路保护功能,或者为新项目提供优于业内其它解决方案的稳健型保护功能。 该系列尤其适用于高可靠性和汽车级应用的高密度卡设计。 该系列也非常适用于为其它应用提高保护,包括电信、计算机、工业和消费电子应用中 I/O 接口、VCC 总线和其它易损电路。
600 W AEC-Q 轴向 TP6KE 系列 TVS 二极管特性
特点
600 W Pppm(峰值脉冲功率)耗散等级(10 × 1000 μs 波形)
通过了 AEC-Q101 鉴定
DO-15 封装
通过了 AEC-Q101 鉴定
单向和双向极性器件的断态电压范围均为 10 V 至 77 V
耐高温,工作结温 (Tj) 高达 175°C
符合 IEC 61000-4-2 和 IEC 610000-4-4 标准
优势
深受欢迎且适合汽车应用的功率耗散等级
非常适合高可靠性应用的汽车级产品
标准轴向封装和紧凑型基底面在高可靠性应用中可实现快速和简单的布局,包括非 PCB 设计
断态电压范围宽,满足汽车应用的所有设计要求
一般情况下,适用于高温汽车应用(水泵、涡轮增压器)
有助于设计人员满足全球监管标准
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

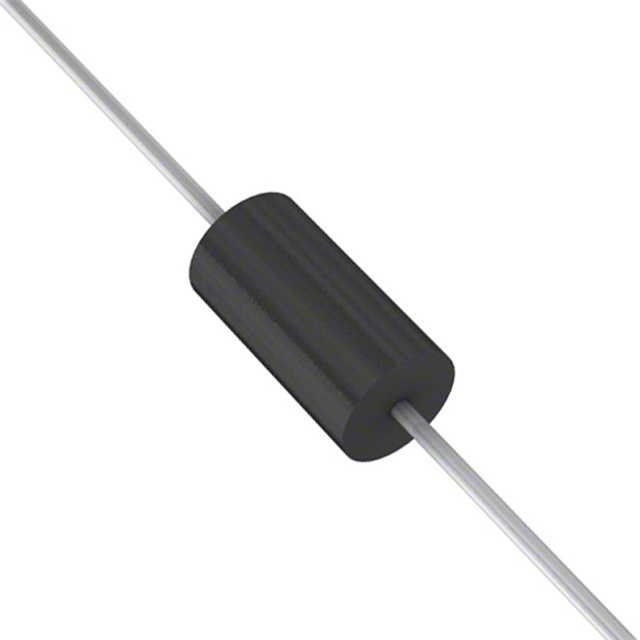

| TP6KE33CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 28.2VWM 45.7VC DO204AC | ¥5.15494 | 在线订购 | |
| TP6KE91CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 77.8VWM 125VC DO204AC | ¥1.40551 | 在线订购 | |
| TP6KE68CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 58.1VWM 92VC DO204AC | ¥1.40551 | 在线订购 | |
| TP6KE18CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 15.3VWM 25.2VC DO204AC | ¥5.06159 | 在线订购 | |
| TP6KE27A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 23.1VWM 37.5VC DO204AC | ¥5.15494 | 在线订购 |
