TVS 二极管阵列 ESD 和闪电 SP4022 (23, 24)
Littelfuse 的 SP402x 系列 TVS 二极管阵列(TVS Diode Arrays ESD and Lightning SP4022 (23, 24))保护系统免受 ESD 和雷击浪涌造成的损坏
发布时间:2018-06-14
Littelfuse 的 SP4022、SP4023 和 SP4024 系列 TVS 二极管阵列将低电容控向二极管与一个或两个齐纳二极管集成在一起,实现了单向或双向 ESD 和雷击浪涌事件保护。 这些器件能够按照 IEC 61000-4-5 (tp = 8/20 μs) 要求安全地吸收高达 7 A(SP4022 系列)、12 A(SP4023 系列)、或 15 A(SP4024 系列)的电流,且无性能降级,同时按照 IEC 61000-4 2 国际标准要求提供最低 ±30 kV ESD 保护。 其低负载电容和高浪涌能力使得该系列非常适合用于保护象 xDSL 这样的电信端口和其它高压、高速传统接口。
TVS 二极管阵列 ESD 和闪电 SP4022 (23, 24)特性
特点
基准设置浪涌保护,峰值脉冲功率:500 W (SP4022)、450 W (SP4023)、350 W (SP4024)
1.3 pF(典型值)的低电容
增强 ESD 能力:ESD、IEC 61000-4-2、±30 kV(接触放电)
低动态电阻 (RDYN):对于 SP4022 为0.5 Ω,对于 SP4023 为 0.55 Ω,对于 SP4024 为 0.7 Ω
优势
提供更多的开销来应对法定标准定义的电气威胁:SP4022 有 43% 的功率处理能力提升;SP4023 有 29% 的功率处理能力提升
拥有比其他解决方案低 56% 的电容,有助于保持信号完整性并将数据丢失降至最少,同时提供了能够抵御电气威胁、更坚固耐用的器件
增强 ESD 保护能力远超 IEC 61000-4-2 标准的最高水平 (±8 kV), 让设备在安装、保养过程中获得最高可靠性
为敏感芯片组提供低箝位电压,以避免出现灾难性故障,并最大限度地延长系统正常运行时间,提高可靠性
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

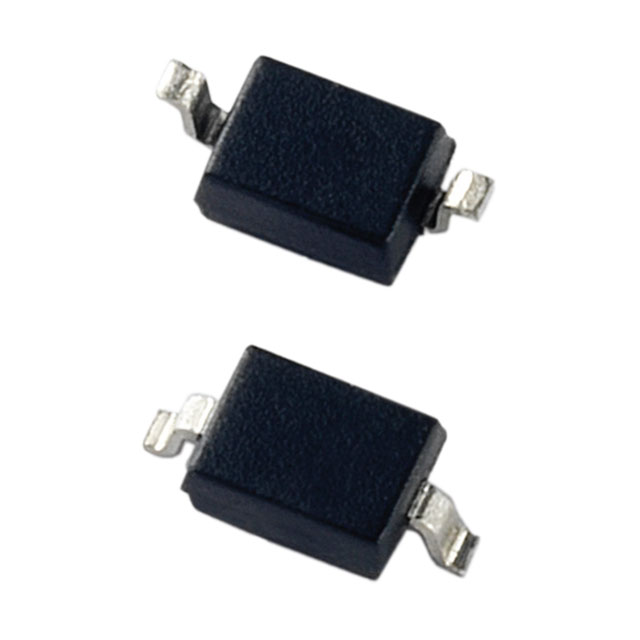

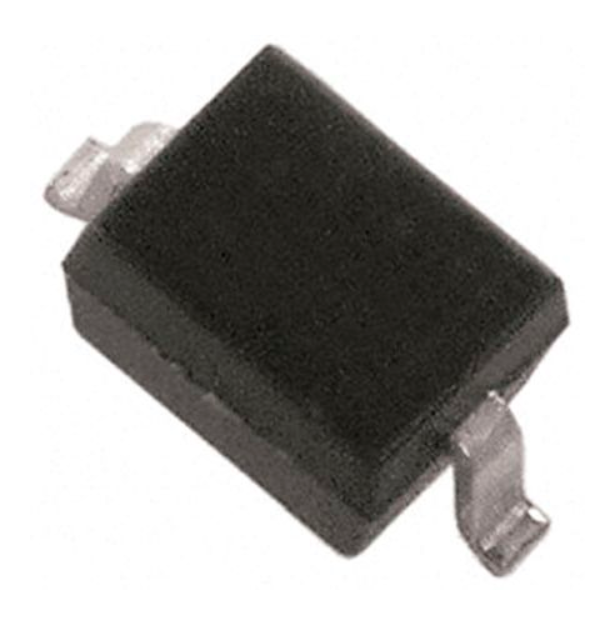

| SP4024-01FTG-C | ESD抑制器/TVS二极管-过压过流保护器件 | TVS 二极管 24V 50V SOD323 | ¥0.77100 | 在线订购 | |

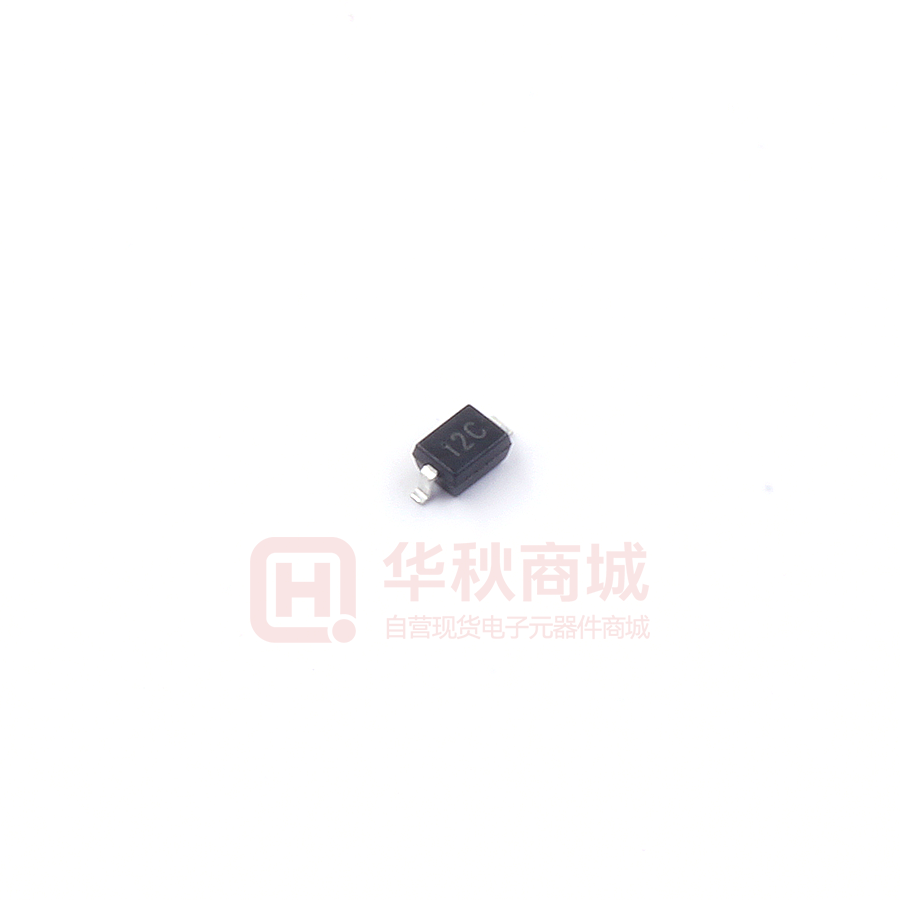

| SP4022-01FTG-C | ESD抑制器/TVS二极管-过压过流保护器件 | TVS 二极管 12V 35V SOD323 | ¥1.60650 | 在线订购 | |
| SP4023-01FTG-C | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE15VWM40VCSOD323 | ¥1.13076 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| SP4024-01FTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE24VWM50VCSOD323 | ¥2.34749 | 在线订购 | |
| SP4023-01FTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE15VWM40VCSOD323 | ¥1.75810 | 在线订购 | |
| SP4022-01FTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE12VWM35VCSOD323 | ¥1.60251 | 在线订购 |
