LT6657 超稳定带隙电压基准
Linear Technology 的 LT6657 （LT6657 Ultra-Stable Bandgap Voltage References）具有业内最低的漂移带隙电压基准
发布时间：2018-06-14

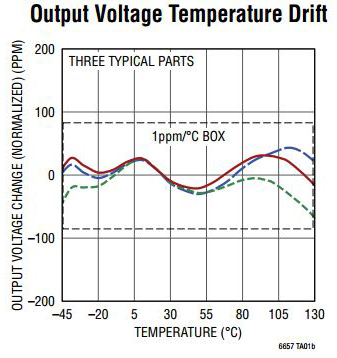

Linear Technology 的 LT6657 是高精度电压基准，结合了强大的工作特性与极低的漂移和低噪声优势。 凭借先进的曲线补偿技术，这种带隙基准实现了 1.5 ppm/°C 漂移，具有可预测温度行为，初始电压精度为 0.1%。 该器件还具有 0.5 ppm P-P 的噪声和极低的温度循环磁滞。

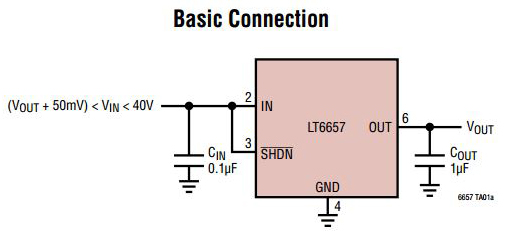

LT6657 是一个低压降基准，供电电压可只比输出电压高 50 mV，电压值可高达 40 V。缓冲输出支持 ±10 mA 的输出驱动，具有低输出阻抗和精确负载调节功能。 高灌电流能力允许作为负电压基准使用，且具有与正基准相同的精度。 该零件采用反向电池条件，包括短路时电流保护和过载条件热关断。
关断功能能降低功耗，并有助于实现快速导通。 LT6657 完全指定工作温度范围为 -40°C 至 125°C。 采用 8 引脚 MSOP 封装。
LT6657 超稳定带隙电压基准特性
低漂移
A 级：1.5 ppm/°C 最大值
B 级：3 ppm/°C 最大值
低噪声
0.5 ppmP-P（0.1 Hz 至 10 Hz）
0.8 ppmRMS（10 Hz 至 1 kHz）
高至 40 V 的宽供电范围
最小 10 mA 拉出和灌入电流
输出电压选择：2.5 V
线路调节：0.2 ppm/V
负载调节：0.7 ppm/mA
反向电源保护
反向输出保护
低功耗关断：< 4 μA（最大值）
热保护
可以工作在分路模式
可配置为负电压基准
MSOP-8 封装
LT6657 超稳定带隙电压基准应用
高温工业
高速数据采集系统
仪器仪表和过程控制
汽车控制和监视
医疗设备
分流和负电压基准
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT6657BHMS8-2.5#PBF | 电压基准-电源管理 | IC VREF SERIES 0.1% 8MSOP | 在线订购 | |
| | LT6657AHMS8-2.5#PBF | 电压基准-电源管理 | IC VREF SERIES 0.1% 8MSOP | 在线订购 |
