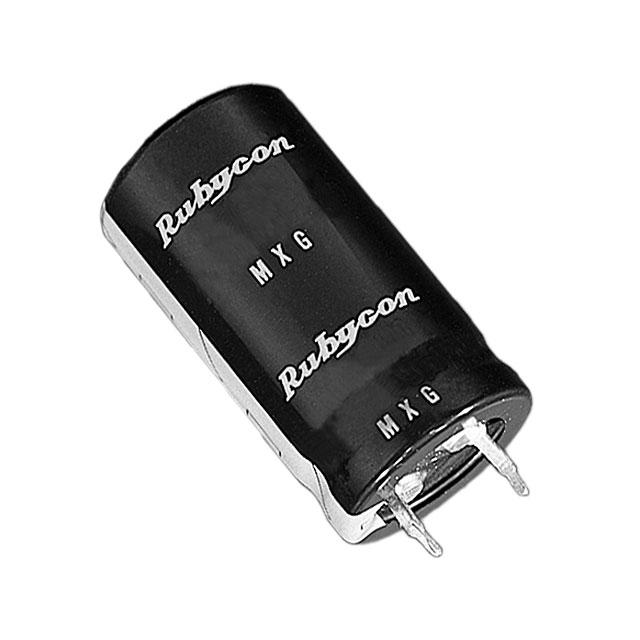

MXG 系列电容器
Rubycon 提供 MXG系列长使用寿命咬接式电容器（MXG Series Capacitors）
发布时间：2018-06-14
Rubycon 的 MXG 系列专用于要求性能可靠并采用当前市场标准尺寸的应用。 这些电容器的保证时间达到 3,000 小时（50 V/100 V 选项除外），远超同尺寸竞争产品的 2,000 小时。 这相当于 96,000 小时保证使用寿命，且性能稳定期可超过 10 年。 该产品的有用寿命期远超这一保证期。

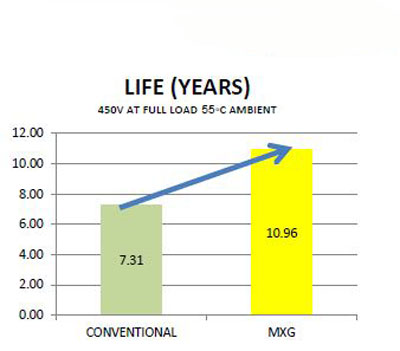

时间图
MXG 系列电容器特性
105°C 时 10 V 至 500 V
保证时间 3,000 小时（50 V/100 V 除外，其保证时间为 2,000 小时）
提供 0.39 A 至 6.4 A 选择
咬接式安装
高度为 25 mm 至 60 mm
直径为 20 mm 至 35 mm
MXG 系列电容器应用
电源
电机控制
UPS
逆变器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 63MXG4700MEFCSN25X35 | 铝电解电容器-电容器 | CAP ALUM 4700UF 20% 63V SNAP | 在线订购 | |
 | | 450MXG220MEFCSN25X40 | 铝电解电容器-电容器 | 220 µF 450 V 铝电解电容器 径向，Can - 卡入式 105°C 时为 3000 小时 | 在线订购 | |
 | | 35MXG22000MEFCSN35X40 | 直插铝电解电容-电容器 | 22000µF 35V Aluminum Capacitors Radial, Can - Snap-In 3000 Hrs @ 105°C | 在线订购 | |
 | | 450MXG470MEFCSN35X40 | 直插铝电解电容-电容器 | 470 µF 450 V 铝电解电容器 径向，Can - 卡入式 105°C 时为 3000 小时 | ￥34.94340 | 在线订购 |
 | | 50MXG4700MEFCSN22X40 | 直插铝电解电容-电容器 | CAP ALUM 4700UF 20% 50V SNAP | 在线订购 | |
| | 450MXG100MEFCSN22X30 | 直插铝电解电容-电容器 | CAP ALUM 100UF 20% 450V SNAP | 在线订购 | |
| | 35MXG10000MEFCSN25X40 | 直插铝电解电容-电容器 | CAP ALUM 10000UF 20% 35V SNAP | 在线订购 | |
 | | 25MXG15000MEFCSN25X35 | 直插铝电解电容-电容器 | 15000µF 25V Aluminum Capacitors Radial, Can - Snap-In 3000 Hrs @ 105°C | 在线订购 | |
 | | 450MXG150MEFCSN25X30 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D25xL30mm 150µF ±20% Ф25.00 x 30.00mm 450V 1.11A 3000Hrs@105℃ | ￥14.72040 | 在线订购 |
| | 50MXG6800MEFCSN25X40 | 直插铝电解电容-电容器 | CAP ALUM 6800UF 20% 50V SNAP | 在线订购 | |
 | | 100MXG2200MEFCSN25X40 | 直插铝电解电容-电容器 | CAP ALUM 2200UF 20% 100V SNAP | 在线订购 | |
 | | 200MXG680MEFCSN30X25 | 直插铝电解电容-电容器 | CAP ALUM 680UF 20% 200V SNAP | 在线订购 | |
| | 50MXG10000MEFCSN35X30 | 直插铝电解电容-电容器 | CAP ALUM 10000UF 20% 50V SNAP | 在线订购 | |
 | | 450MXG220MEFCSN30X30 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D30xL30mm 220µF ±20% Ф30.00 x 30.00mm 450V 1.35A 3000Hrs@105℃ | ￥20.39040 | 在线订购 |

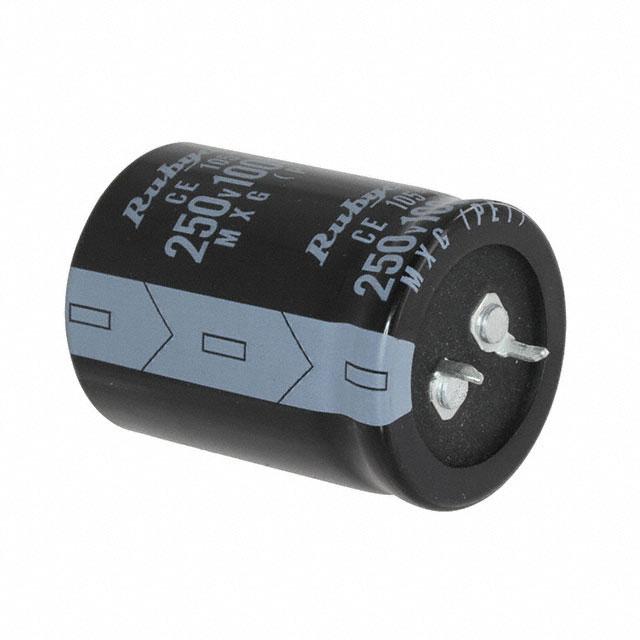

 | | 250MXG1000MEFCSN30X40 | 直插铝电解电容-电容器 | 1000 µF 250 V 铝电解电容器 径向，Can - 卡入式 105°C 时为 3000 小时 | 在线订购 | |

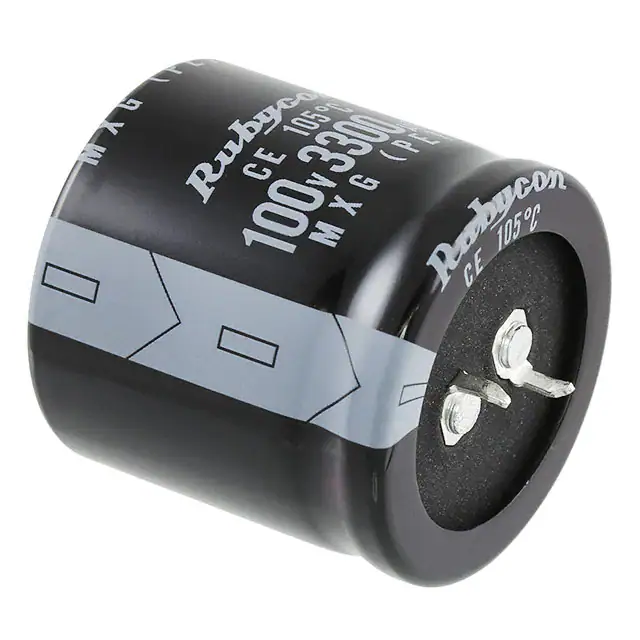

 | | 100MXG3300MEFCSN35X35 | 铝电解电容器-电容器 | CAP ALUM 3300UF 20% 100V SNAP | 在线订购 | |
| | 400MXG470MEFCSN30X45 | 直插铝电解电容-电容器 | CAP ALUM 470UF 20% 400V SNAP | 在线订购 | |
 | | 63MXG10000MEFCSN35X40 | 直插铝电解电容-电容器 | CAP ALUM 10000UF 20% 63V SNAP | 在线订购 | |
| | 450MXG270MEFCSN25X40 | 直插铝电解电容-电容器 | 270 µF 450 V 铝电解电容器 径向，Can - 卡入式 105°C 时为 3000 小时 | 在线订购 | |
 | | 350MXG220MEFCSN22X35 | 铝电解电容器-电容器 | CAP ALUM 220UF 20% 350V SNAP | 在线订购 |
