DTO25 SMD 功率厚膜电阻器

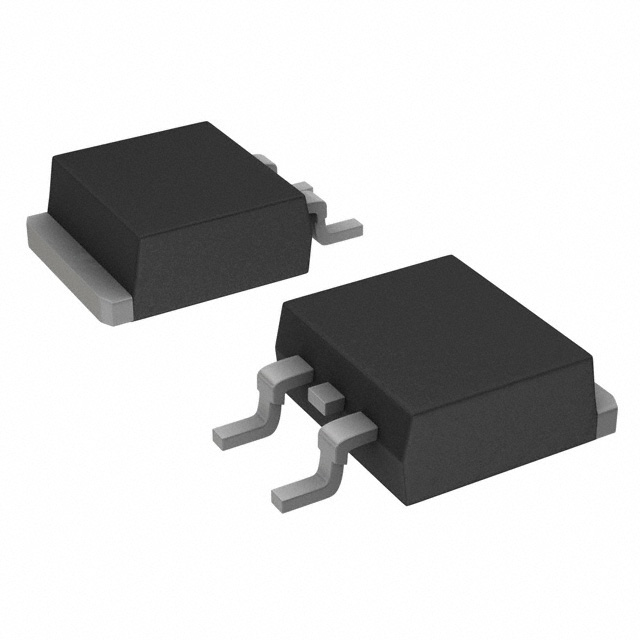

Vishay 推出采用表面贴装 Dpak 封装的 25 W 厚膜电阻器（DTO25 SMD Power Thick Film Resistors）
发布时间：2018-06-14
Vishay 推出一款取得 AEC-Q200 认证、采用紧凑型表面贴装 TO-252 式 (DPAK) 封装的 25 W 厚膜功率电阻器。 Vishay Sfernice DTO25 专门针对汽车、工业和军事应用，相比前一代解决方案节省了空间，同时还提高了至少 3.2 W 的 PCB 功率耗散并具有较宽范围的电阻值。 非感性 DTO25 具有 0.016 Ω 至 700 kΩ 阻值范围。 该厚膜电阻基底面为 8.2 mm x 7.3 mm，厚度仅为 2.8 mm，可支持高达 5 kW+ 的 10-5 秒和 10 J 的 0.1 秒高能量脉冲。
DTO25 为混合动力和电动汽车、导弹控制板和 UPS 电池管理系统中的电源、负载电阻器、吸收器、电源转换和预充电和放电等应用提供了长期可靠性。 在这些应用中，它让设计人员能够使用一个器件来取代多个片式电阻器，从而降低成本，简化布局并降低最终产品的尺寸。 该器件符合 RoHS 规范，提供 1 级湿气敏感性，并支持 10 秒 +270 °C 焊接温度。
DTO25 SMD 功率厚膜电阻器特性
隔离式标准 TO-252 (Dpak) 封装
符合 AEC-Q200 标准
非感性
紧凑封装，仅 2.8 mm 厚度
适于标准 SMD 焊接工艺
无铅，无卤素，符合 RoHS 规范
安装散热器时 25 W 下外壳温度为 25 °C
标准 PCB 中 3.2 W
高能量耐受力：高达 10 J 的 0.1 秒脉冲
介电强度：1,500 VRMS
宽电阻范围：0.016 Ω 至 700 kΩ；R016 提供 1% 容差的低阻值
标准容差：±1% 至 ±10%
标准温度系数：±150 ppm/°C
DTO25 SMD 功率厚膜电阻器应用
在 BMS 中对汽车预充电
脉冲负载：吸收或泄放电阻器
DC-DC 转换器
医疗和工业控制环境
高速开关
电流检测
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DTO025C2R200JTE3 | 电阻器 | 电阻器 2.2Ω ±5% 25W ±150ppm/℃ TO252 | 在线订购 | |
 | | DTO025C470R0JTE3 | 贴片电阻-电阻器 | 贴片电阻 DPAK 470Ω ±5% 25W ±150ppm/℃ | 在线订购 | |
| | DTO025C47R00JTE3 | 贴片电阻-电阻器 | 贴片电阻 DPAK 47Ω ±5% 25W ±150ppm/℃ | 在线订购 | |
| | DTO025CR4700JTE3 | 贴片电阻-电阻器 | 贴片电阻 DPAK 470mΩ ±5% 25W ±350ppm/℃ | 在线订购 | |
| | DTO025CR0220JTE3 | 贴片电阻-电阻器 | 贴片电阻 DPAK 22mΩ ±5% 25W ±900ppm/℃ | 在线订购 | |
| | DTO025C1R000JTE3 | 贴片电阻-电阻器 | 贴片电阻 DPAK 1Ω ±5% 25W ±150ppm/℃ | 在线订购 | |
| | DTO025C22R00JTE3 | 贴片电阻-电阻器 | 贴片电阻 DPAK 22Ω ±5% 25W ±150ppm/℃ | 在线订购 | |
,%20SC-63_tmb.jpg) | | DTO025C4R700JTE3 | 贴片电阻-电阻器 | 4.7 Ohms ±5% 25W 芯片电阻 TO-252-3，DPak（2 引线 + 接片），SC-63 汽车级 AEC-Q200，非电感 厚膜 | 在线订购 | |
| | DTO025C10R00JTE3 | 贴片电阻-电阻器 | 贴片电阻 DPAK 10Ω ±5% 25W ±150ppm/℃ | 在线订购 | |
| | DTO025CR1000JTE3 | 贴片电阻-电阻器 | RES 0.1 OHM 5% 25W TO252 | 在线订购 | |
| | DTO025CR0500JTE3 | 贴片电阻-电阻器 | 50 mOhms ±5% 25W 芯片电阻 TO-252-3，DPak（2 引线 + 接片），SC-63 汽车级 AEC-Q200，非电感 厚膜 | 在线订购 | |
| | DTO025C220R0JTE3 | 贴片电阻-电阻器 | 贴片电阻 DPAK 220Ω ±5% 25W ±150ppm/℃ | 在线订购 | |
| | DTO025C100R0JTE3 | 贴片电阻-电阻器 | 贴片电阻 DPAK 100Ω ±5% 25W ±150ppm/℃ | 在线订购 | |
| | DTO025CR2200JTE3 | 电阻器 | 电阻器 220mΩ ±5% 25W ±350ppm/℃ TO252 | 在线订购 | |
| | DTO025C10000JTE3 | 贴片电阻-电阻器 | 贴片电阻 DPAK 1KΩ ±5% 25W ±150ppm/℃ | 在线订购 |
