WR-MM 系列 MiniModule 连接器
![WR-MM 系列 MiniModule 连接器](http://file1.elecfans.com/web2/M00/91/14/wKgaomTeUBaAWoiyAAAyuxZQeDU57.jpeg)
Wurth Electronics 推出其 WR-MM 系列(WR-MM Series MiniModule Connectors)用于线对板、板对板和永久应用的 IDC 连接器
发布时间:2018-06-14
Wurth Electronics 的 WR-MM 系列连接器是外形紧凑、扁平的 IDC 连接器,采用 1.27 mm 间距,适合用于带状电缆。 WR-MM 具有 4 至 26 针触头数,并提供电缆、通孔、SMD 或 PCB 类型。 WR-MM 可以用在多个应用上,如线对板、板对板和永久固定等。
WR-MM 系列 MiniModule 连接器特性
兼容 1.27 mm 间距系统
镀锡触头设计
板上触点弹簧(母头)
紧凑、扁平 IDC
更多的定位弹簧构件
优势
节省空间
符合无铅 RoHS 规范
触头无需弯曲
比标准简易牛角针座和其它扁平电缆连接器更紧凑
由于采用弹簧而吸收了振动/热扩散造成的公头和母头之间的移动,因此可防摩擦腐蚀
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 690367280676 | 排母-连接器 | CONN RCPT 6POS 0.1 TIN SMD | ¥6.54253 | 在线订购 |
![]() | | 690367282076 | 排母-连接器 | CONN RCPT 20POS 0.1 TIN SMD | ¥17.41567 | 在线订购 |
![]() | | 690367281276 | 排母-连接器 | CONN RCPT 12POS 0.1 TIN SMD | ¥10.91556 | 在线订购 |
![]() | | 690367280476 | 排母-连接器 | CONN RCPT 4POS 0.1 TIN SMD | ¥4.37304 | 在线订购 |
![]() | | 690367280876 | 排母-连接器 | 8 位 插座 连接器 0.100"(2.54mm) 表面贴装 锡 | ¥7.64855 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

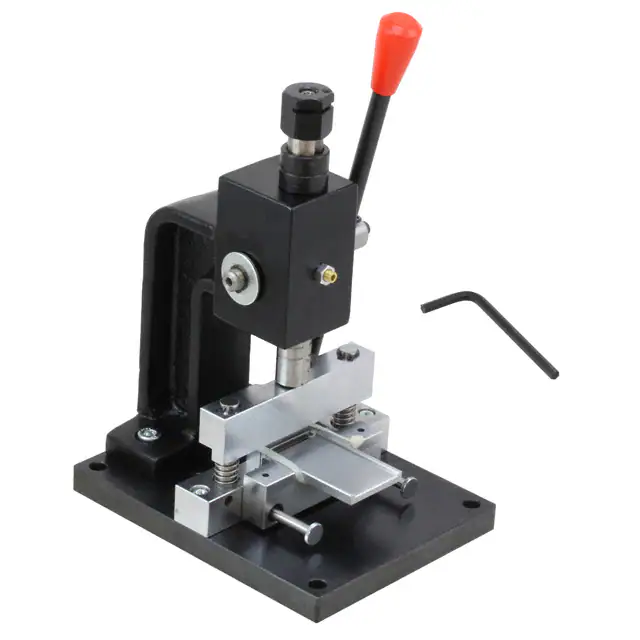

![]() | | 600690282801 | 压线工具-工具 | Bench Press, Manual Tool Rectangular IDC Connectors | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 690157000472 | IDC连接器-连接器 | CONN 2.54MM IDC MALE RED 4POS | 在线订购 | |
![]() | | 690157000672 | IDC连接器-连接器 | 6 Position Rectangular Plug Connector IDC Tin 28 AWG | 在线订购 | |
![]() | | 690157001072 | IDC连接器-连接器 | CONN 2.54MM IDC MALE RED 10POS | ¥6.76200 | 在线订购 |
![]() | | 690157000872 | IDC连接器-连接器 | 8 Position Rectangular Plug Connector IDC Tin 28 AWG | ¥7.32550 | 在线订购 |
![]() | | 690157001272 | IDC连接器-连接器 | CONN 2.54MM IDC MALE RED 12POS | 在线订购 | |
![]() | | 690157002072 | IDC连接器-连接器 | CONN 2.54MM IDC MALE RED 20POS | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 690357100872 | 排针-连接器 | CONN 2.54MM MALE STR PCB TH 8P | 在线订购 | |
![]() | | 690357100472 | 排针-连接器 | CONN HEADER VERT 4POS 2.54MM | 在线订购 | |
![]() | | 690357102072 | 排针-连接器 | CONN 2.54MM MALE STR PCB TH 20P | 在线订购 | |
![]() | | 690357100672 | 排针-连接器 | CONN HEADER VERT 6POS 2.54MM | ¥17.44200 | 在线订购 |
![]() | | 690357101072 | 排针-连接器 | CONN HEADER VERT 10POS 2.54MM | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | 690001 | 连接器套件-套件 | MINIMODULECONNECTORSWR-MM | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 690207100472 | 线对板连接器-连接器 | WR-MM TRANSITION CONNECTOR | 在线订购 | ||
| 690207100872 | 线对板连接器-连接器 | 8 Position Ribbon Cable, DIP Header Connector Red IDC Through Hole | 在线订购 | ||
| 690207101072 | 线对板连接器-连接器 | 10 Position Ribbon Cable, DIP Header Connector Red IDC Through Hole | 在线订购 | ||
| 690207100672 | 线对板连接器-连接器 | WR-MM TRANSITION CONNECTOR | 在线订购 | ||
| 690207102072 | 线对板连接器-连接器 | WR-MM TRANSITION CONNECTOR | 在线订购 |
