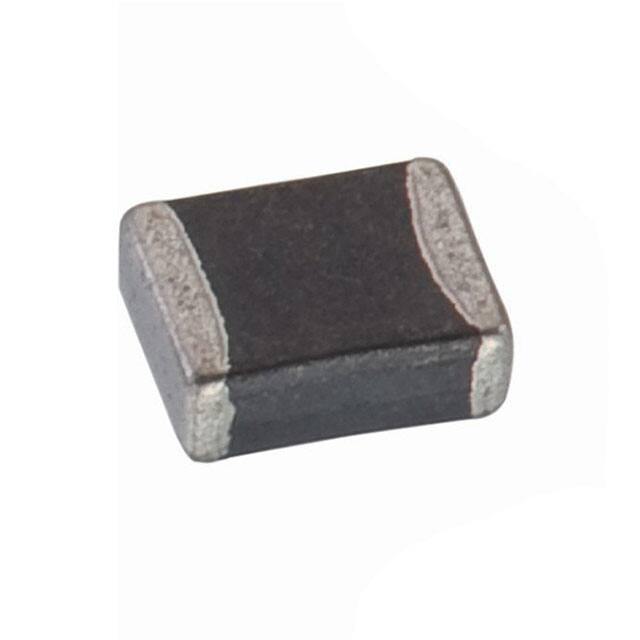

WE-PMCI 和 WE-PMMI 功率电感器
![WE-PMCI 和 WE-PMMI 功率电感器](http://file1.elecfans.com/web2/M00/91/10/wKgZomTeTxqAZN37AAAayKYY7VY35.jpeg)
Wurth Electronics 推出其多层金属合金功率电感器和电源模制片式电感器(WE-PMCI and WE-PMMI Power Inductors)
发布时间:2018-06-14
Wurth Electronics 的 WE-PMCI 是采用电线绕组的紧凑型模制功率电感器。 这些产品系列的特点是其软饱和电流,该系列适用于开关频率超过 20 MHz 的小型便携应用。 这些产品包括 0603 LP、0805、0806、0806 LP、1008、1008 HS、1210 和 1210 HS 尺寸版本。
Wurth 的紧凑型功率电感器 WE PMMI 系列采用多层厚膜技术制造。 这些产品具有高饱和电流、高额定电流。 这些器件适用于开关频率高达 20 MHz 的高能效开关稳压器。 这些产品包括 0806、0805 LP、0806 LP 尺寸版本。
WE-PMCI 和 WE-PMMI 功率电感器特性
WE-PMCI 特征
紧凑的片式电感器
适用于电流高达 3.6 A 的应用:具有很高的 DC 偏置电流
非常小的电阻;最小 RDC 值为 19 mΩ
磁屏蔽结构;无串扰
工作温度:-40°C 至 125°C
高能效
提供五种尺寸和三种不同类型(扁平型、标准型和高饱和电流型)
建议采用的焊接规范:回流焊
WE-PMMI 特征
紧凑多层型
适用于电流高达 3.5 A 的应用:具有高达 4 A 的高 DC 偏置电流
最小 RDC 值为 15 mΩ
磁屏蔽结构;无串扰
工作温度:-40°C 至 125°C
WE-PMCI 和 WE-PMMI 功率电感器应用
WE-PMCI 应用
DC/DC 转换器,特别是高于 1 MHz 的高开关频率转换器
高电流电源、电池供电型设备
外形非常扁平的便携式电子设备
便携式设备,如智能手机、平板电脑、笔记本电脑、数码相机
WE-PMMI 应用
DC/DC 转换器,特别是高于 1 MHz 的高开关频率转换器
外形非常扁平的便携式电子设备
便携式设备,如智能手机、平板电脑、笔记本电脑、数码相机、HDD
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 74479276210C | 固定电感器-电感器 | 固定电感器 0805 1µH ±20% 2.1A 65mΩ 70MHz | ¥9.41997 | 在线订购 |
![]() | | 74479276222C | 固定电感器-电感器 | 固定电感器 0806 2.2µH ±20% 1.6A 135mΩ 40MHz | ¥4.47362 | 在线订购 |
![]() | | 74479262147 | 固定电感器-电感器 | FIXEDIND470NH1.5A100MOHM | ¥5.47533 | 在线订购 |
![]() | | 74479262210 | 固定电感器-电感器 | 74479262210 | ¥5.47533 | 在线订购 |
![]() | | 74479276147C | 功率电感-电感器 | 功率电感 470nH ±20% 0806 1.00mm 2.00 x 1.60mm 33mΩ 2.7A 100MHz | ¥9.41997 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 74479977124 | 固定电感器-电感器 | FIXED IND 240NH 2.4A 43 MOHM SMD | 在线订购 | |
![]() | | 74479976210 | 固定电感器-电感器 | 固定电感器 0806 1µH ±20% 1.8A 93mΩ 12MHz | 在线订购 | |
![]() | | 74479976215 | 固定电感器-电感器 | 固定电感器 0806 1.5µH ±20% 1.6A 125mΩ 11MHz | 在线订购 | |
![]() | | 74479976133 | 固定电感器-电感器 | FIXED IND 330NH 3.4A 23 MOHM SMD | 在线订购 | |
![]() | | 74479976124 | 固定电感器-电感器 | 固定电感器 0806 240nH ±20% 3.5A 18mΩ 30MHz | 在线订购 |
