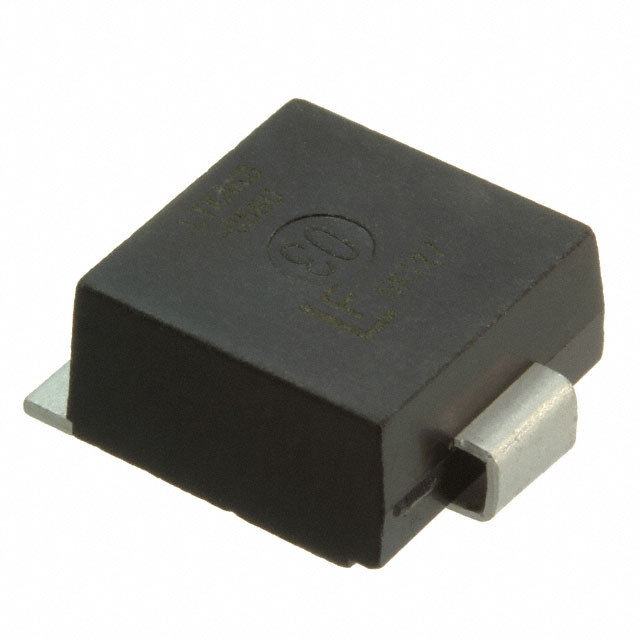

TVS 二极管 6k-10kA SMTO-218 封装 LTKAK 系列
来自 Littelfuse 的 TVS 二极管(TVS Diodes 6k-10kA SMTO-218 Package LTKAK Series)是用于保护移动基站和工业 TVS 的理想之选
发布时间:2018-06-14
Littelfuse 的 LTKAK6 和 LTKAK10 系列 TVS 二极管可提供优于标准硅雪崩二极管 (SAD) 技术的箝位特性。 Littelfuse Foldbak 技术提供的箝位电压低于雪崩电压,但高于额定工作电压。 因此,可将电流传导的提升而产生的任何升压效应降至最低。 这两个系列均具备 AK 系列 TVS 二极管所共有的更高质量、易于制造的特性和紧凑的机械设计。 此外,由于这些器件采了表面贴装式 SMTO-218 封装,LTKAK6 和 LTKAK10 系列能让电路设计人员节省更多的电路板空间。
具有不同击穿电压 (VBR) 的 LTKAK6 和 LTKAK10 系列 TVS 二极管采用相互兼容的封装设计,从而给电路设计人员带来了极高的设计灵活性,以便使用相同的 PCB 布局并满足各种浪涌 IPP和 VZ 的要求。 典型应用包括用于蜂窝电话基站的瞬态过压保护和工业瞬态电压浪涌抑制器 (TVSS)。
TVS 二极管 6k-10kA SMTO-218 封装 LTKAK 系列特性
创新型封装(专利申请中)设计
采用 SMT 封装设计的 LTKAK6 和 LTKAK10 系列非常适用于自动拾放组装和回流焊接工艺
卓越的浪涌保护
6 kA (LTKAK6) 和 10 kA (LTKAK10) 浪涌抑制能力(8 x 20 μs 波形)
高功率 TVS 设计,采用紧凑的 SMT 封装
低箝位和斜率电阻
Foldbak 技术,实现了出色的箝位因子
支持极低箝位电压
尖锐的击穿电压
获得认证的环保产品,适用于世界各地使用
符合 RoHS 规范
无卤素
获得 UL 认证
无铅二级互连 (IPC/JEDEC J-STD-609A.01)
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| LTKAK10-076C-TP | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 76VWM 140VC SMTO218 | 在线订购 | ||
| LTKAK6-058C-TP | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 58VWM 110VC SMTO218 | 在线订购 | ||
| LTKAK10-058C | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 58VWM 110VC SMTO218 | ¥197.08323 | 在线订购 | |
| LTKAK6-076C-TP | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 76VWM 140VC SMTO218 | ¥259.03283 | 在线订购 | |
| LTKAK6-076C | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE76VWM140VCSMTO218 | 在线订购 | ||
| LTKAK10-058C-TP | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 58VWM 110VC SMTO218 | ¥272.02907 | 在线订购 |
