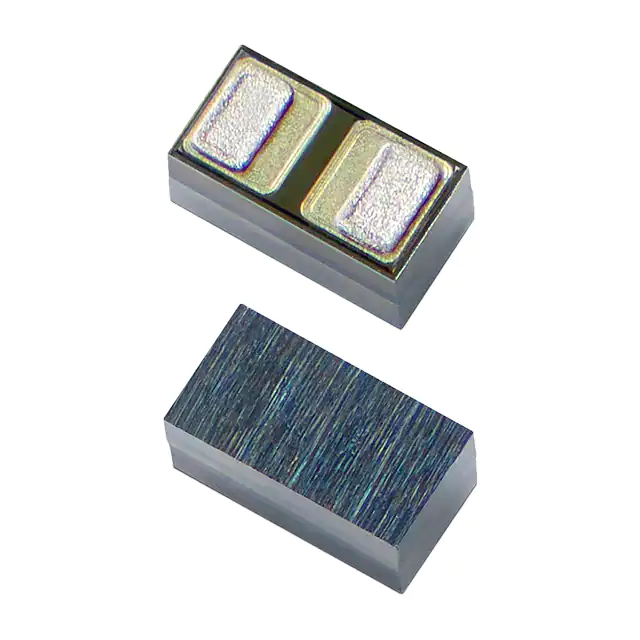

    TVS 二极管阵列 ESD 保护器件 SPxx-01WTG-C-HV

    TVS 二极管阵列 ESD 保护器件 SPxx-01WTG-C-HV

    来自 Littelfuse 的高压 ESD 二极管(TVS Diode Arrays ESD Protection SPxx-01WTG-C-HV)带来更好的防 ESD 和其它电压瞬变性能

    发布时间:2018-06-14

    Littelfuse 的 SPxx-01WTG-C-HV 系列 (SPxx 系列)通用型静电放电 (ESD) 保护 TVS 二极管为触摸屏、便携式仪表、LED 背光模块和低速 I/O 带来更佳的保护。 凭借较低的箝位电压和更长的寿命,它们可保护敏感型设备免受 ESD 和其它过压瞬变的损害。 这些器件非常适用于保护大幅面平板电脑和笔记本电脑当中较大的触摸屏模块,这些模块在行和列上使用更高的电压来让触摸屏能够区分预期和意外的触碰操作。

    TVS 二极管阵列 ESD 保护器件 SPxx-01WTG-C-HV特性

    特点

    • 实现了高 ESD 抗扰度和卓越的保护:ESD,IEC 61000-4-2,±30 kV 接触,±30 kV 空气放电;EFT,IEC 61000-4-4,40 A (5/50 ns);闪电,IEC 61000-4-5 第 2 版,8 A (8/20 μs)

    • 双向配置 12 V、15 V、24 V 或 36 V 断态电压

    • 低动态电阻 (RDYN):1.4 Ω (SP36-01WTG-C-HV)


    优势

    • ESD 保护超过 IEC61000-4-2 标准规定的最大额定值,为工程师带来了更大的设计裕量和更高的最终产品现场可靠性

    • 断态电压能够对 95% 的接口实现保护

    • 产生低箝位电压,能够保护现代小型几何结构芯片组免受行业定义的 ESD 瞬态损害


    TVS Diode Arrays ESD Protection SPxx-01WTG-C-HV
    图片数据手册产品型号产品分类产品描述价格操作
    SP12-01WTG-C-HVESD抑制器/TVS二极管-过压过流保护器件TVS DIODE 12VWM 19VCL FLIPCHIP¥1.26576在线订购
    SP36-01WTG-C-HVESD抑制器/TVS二极管-过压过流保护器件TVS DIODE 36VWM 48VC FLIPCHIP¥1.93959在线订购
    SP15-01WTG-C-HVESD抑制器/TVS二极管-过压过流保护器件TVS DIODE 15VWM 27VC FLIPCHIP¥1.85661在线订购
    SP24-01WTG-C-HVESD抑制器/TVS二极管-过压过流保护器件TVS DIODE 24VWM 40VC FLIPCHIP¥0.48970在线订购
