SPC-54/4.4-L12PG-C 240 W PoE+ 稳压式转换器
Murata 的稳压式转换器（SPC-54/4.4-L12PG-C 240 W PoE+ Regulated Converter）可通过 12 V 电源提供符合 POE 规范的电源
发布时间：2018-06-14

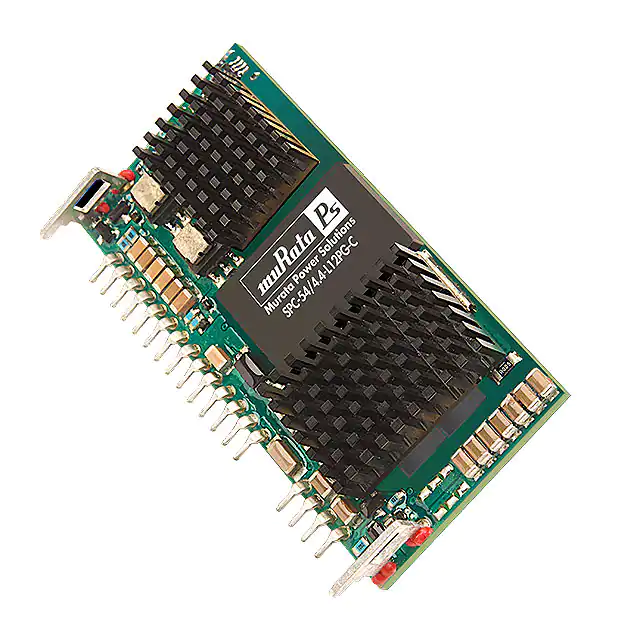

Murata 的 SPC-54/4.4-L12PG-C 专为实现隔离式 54 V 以太网供电 (PoE) 而设计，可提供高达 240 W 的功率。这一外形非常紧凑的单列直插封装 (SIP) 模块能借助 12 V 电源为多达 9 个 PoE 设备提供 25.5 W 电源。
SPC-54/4.4-L12PG-C 旨在通过传统的 Cat 5 网络电缆按照 IEEE 802.3 PoE 标准的要求为以太网设备供电。 这种独特的 PoE 电源模块专门针对支持 12 V 电源的的应用而设计，能够将 240 W 的 12 V 电源转换为 54 V，并可为多个 PoE 器件供电。
专有的电路架构能效高达 94%，符合 PoE 规范并提供 54 V 输出。 该模块可满足 PoE 安全要求，包括 2250 VDC 的输入至输出隔离能力以及基本绝缘和符合 SELV 要求的过压保护。 该模块采用 SIP 封装，可有效节省板空间，并能优化 Pout 性能以应对各种要求严苛的应用。
先进的热管理技术使得器件能以非常紧凑的封装在 60 °C 下提供 240 W 的功率。 所需的总 PCB 板空间仅为 2.64" x 0.35" (67 mm x 8.9 mm)。
在 10.5 V 至 13.2 V 的 VIN 范围内，SPC-54/4.4-L12PG-C 适用于使用了 PoE 器件的资源节约型端到端信息和通信技术 (ICT) 生态系统。 此类器件包括 VoIP 电话、IP 摄像头、无线接入点、IPTV 解码器、网络路由器、网络交换机、网络对讲机、工业传感器、无钥匙门禁系统和照明控制器。
SPC-54/4.4-L12PG-C 240 W PoE+ 稳压式转换器特性
240 W 输出功率
满负载下具有 94% 的超高能效 (100LFM)
12 V 输入（11 V 至 13.2 V 的范围）
用于 PoE+ 的 54.2 V/4.44 A 输出
输入过压/欠压关断
320 kHz 固定开关频率
2250 V 完全隔离能力（基本）
低 500 mVP-P 纹波/噪声最大值
PGOOD 信号
空载工作稳定
热关断
完全 I/O 保护
UL 1950/IEC/EN60950 认证
输出过压闭锁
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SPC-54/4.4-L12PG-C | 隔离电源模块-电源管理 | DC/DC SIP, 11-13.2VIN, 54.2VOUT, | ￥612.19659 | 在线订购 |
