DG2501/DG2502/DG2503 单晶片四通道 SPST 模拟开关
Vishay 的 DG2501、DG2502 和 DG2503 开关（DG2501/DG2502/DG2503 Monolithic Quad SPST Analog Switches）采用业内体积最小的封装，具有低漏泄电流、低寄生电容和低注入电荷
发布时间：2018-06-14
Vishay 的 DG2501、DG2502 和 DG2503 是 200 Ω、精密单晶片四通道、单刀单掷 (SPST) 模拟开关，采用超紧凑、WCSP、4 焊球 x 4 焊球阵列封装。 这三个器件的体积业内业内最小，既能节省可穿戴电子设备、传感器、消费和通信设备的空间，又凭借其低寄生电容、低注入电荷和低漏泄电流实现了高精度。
这些开关的尺寸为 1.4 mm x 1.4 mm，采用 0.35 mm 间距和层状顶部来增加坚固性，外形比同类竞争产品减小 50%，比采用标准 QFN16 封装的开关减小 95%。 DG2501、DG2502 和 DG2503 将紧凑的外形和有助于延长电池寿命的低功耗（不到 0.01 μW，典型值）特性集于一身，成为众多产品中模拟前端信号开关、可编程增益控制、采样和保持电路，以及多模拟输入多路复用的理想之选，这些产品包括智能手表、医疗补片、健身监视仪、传感器和其它构成物联网 (IoT) 的类似产品。
这些开关具有 2.6 pF 低 CD (OFF)，CD (ON) 为 7.6 pF、 电荷注入低至 -0.7 pC，且导通漏泄电流的典型值为 9 pA。 DG2501、DG2502 和 DG2503 具有大于 8 kV 的高 ESD 耐受能力，以及大于 JESD78 规定的 800 mA 锁定电流能力。 每个开关导通时在两个方向上的导电性能相同，且支持可达电源电压的模拟输入信号。
DG2501、DG2502 和 DG2503 器件均具有四个独立的、通道电阻紧密匹配的可选择 SPST 开关。 DG2501 开关常闭，而 DG2502 则常开。 DG2503 具有两个常开和两个常闭开关。 这三个器件均具有可保证的“先断开后接通”工作模式，适用于多路复用器应用。 这些开关在 1.8 V 至 5.5 V 单电源下工作，并在 3 V 和 5 V 输入时分别提供 1.4 V 和 1.8 V 逻辑电平阈值，以确保 TTL/CMOS 低压兼容性。 这些 Vishay 绿色器件符合 RoHS 规范，且无卤素。

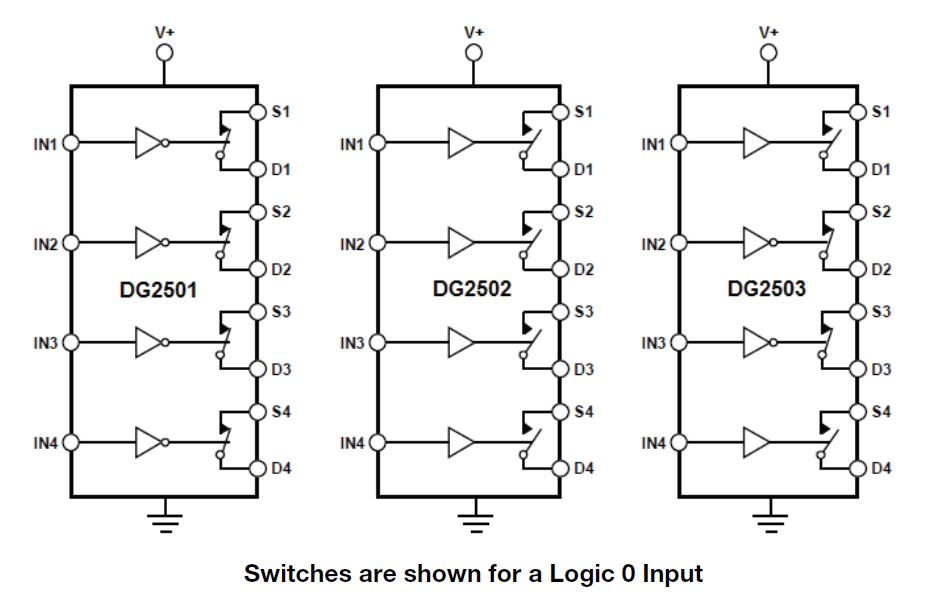

功能框图
DG2501/DG2502/DG2503 单晶片四通道 SPST 模拟开关特性
1.8 V 至 5.5 V 单电源
低漏泄电流，85°C 时最高 1 nA
低断开电容
轨至轨信号处理
闩锁效应电流大于 800 mA (JESD78)
ESD：8000 V/HBM、500 V/CDM
典型功耗（小于 0.01 μW）
兼容 TTL/CMOS
紧凑的 WCSP16 1.44 mm x 1.44 mm
DG2501/DG2502/DG2503 单晶片四通道 SPST 模拟开关应用
模拟前端信号开关性能
采样保持电路
电池供电系统
便携式量表
自动测试设备
医疗保健设备
通信系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DG2501DB-T2-GE1 | 模拟开关芯片-电子开关 | IC SWITCH QUAD SPST WCSP16 | 在线订购 | |
| | DG2502DB-T2-GE1 | 模拟开关芯片-电子开关 | IC SWITCH SPST 150 OHM 16WCSP | ￥5.97702 | 在线订购 |
| | DG2503DB-T2-GE1 | 模拟开关芯片-电子开关 | IC SWITCH SPST 150 OHM 16WCSP | ￥5.97702 | 在线订购 |
