TCM0403R 系列共模过滤器
TDK 的 TCM0403R 系列共模滤波器（TCM0403R Series Common-Mode Filter）采用薄膜设计，850 MHz 时的衰减为 27.5 dB
发布时间：2018-06-14
TDK 的 TCM0403R 与现有产品相比基底面减小 60%，但保持了与之相当的共模衰减性能。得益于如此小的基底面，这种新型滤波器支持电子元件高密度安装，有助于大幅节省电子设备的空间。 凭借 5.0 GHz 截止频率和在 500 MHz 至 2.4 GHz 之间的良好共模衰减特性，该滤波器既能抑制共模噪声，又不会使高速差分信号失真。
TCM0403R 系列共模过滤器特性
5.0 GHz 高截止频率，用于兼容高速接口
相比现有产品，基底面减小 60%，共模衰减性能保持不变
850 MHz 时共模衰减为 27.5 dB
工作温度：-25°C 至 85°C
电路板安装后的存放温度范围：-25°C 至 85°C
TCM0403R 系列共模过滤器应用
智能手机
平板电脑
数码相机
便携式媒体播放器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

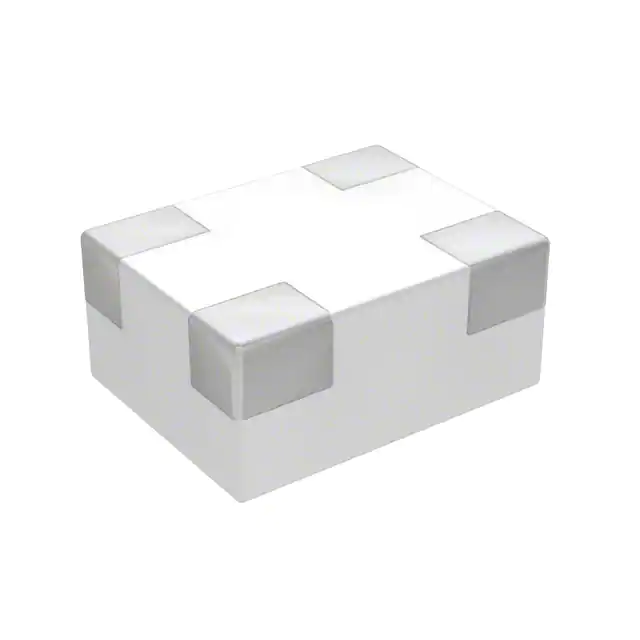

 | | TCM0403R-900-2P-T210 | 共模滤波器-滤波器与磁珠 | Common Mode Choke Surface Mount Signal Line 35mA 2 Lines 3.5 Ohm -25°C ~ 85°C | ￥0.81710 | 在线订购 |
