AP7343 低压差稳压器
Diodes 推出带有使能输入的 300 mA、高 PSRR、低噪声 LDO 稳压器——AP7343(AP7343 Low-Dropout Regulator)
发布时间:2018-06-14
Diodes 的 AP7343 是一款低压差稳压器,特点是高输出电压精度、低 RDS(on)、高 PSRR、低输出噪声和低静态电流。
AP7343 包括一个电压基准、误差放大器、限流电路和一个使能输入。 该器件集成了电阻排,可提供恒压输出版本。
AP7343 功耗低,线路和负载瞬态响应小,非常适用于低功耗手持式通信设备。
AP7343 采用 X2-DFN1010-4 封装,能够实现小基底面和高密度 PCB 布局。
AP7343 低压差稳压器特性
宽输入电压范围:1.7 V 至 5.25 V
工作电压低至 1.7 V,支持在全系列锂电池上运行。
宽输出电压范围:0.9 V 至 3.6 V
宽输出电压,适用于所有应用
高 PSRR(1 kHz 时 75 dB)和低噪声(10 Hz - 100 kHz 时 60 µVrms)
适用于诸如音频、视频和射频子系统等噪声敏感应用
室温下输出精度为 1.0%,-40°C 至 85°C 范围时为 1.5%
在所有情况下能够保持精度
微型封装,X2-DFN1010-4 (1.0 mm x 1.0 mm x 0.4 mm)
封装小巧纤薄,可满足最新便携式设备的小基底面和扁平要求
低静态电流 35 µA
可使低功耗和电池供电产品省电
具有 OTP 功能
过热保护
AP7343 低压差稳压器应用
智能手机/平板电脑
便携式视频播放器
无线适配器/射频电源
相机
便携式媒体播放器
无线通信

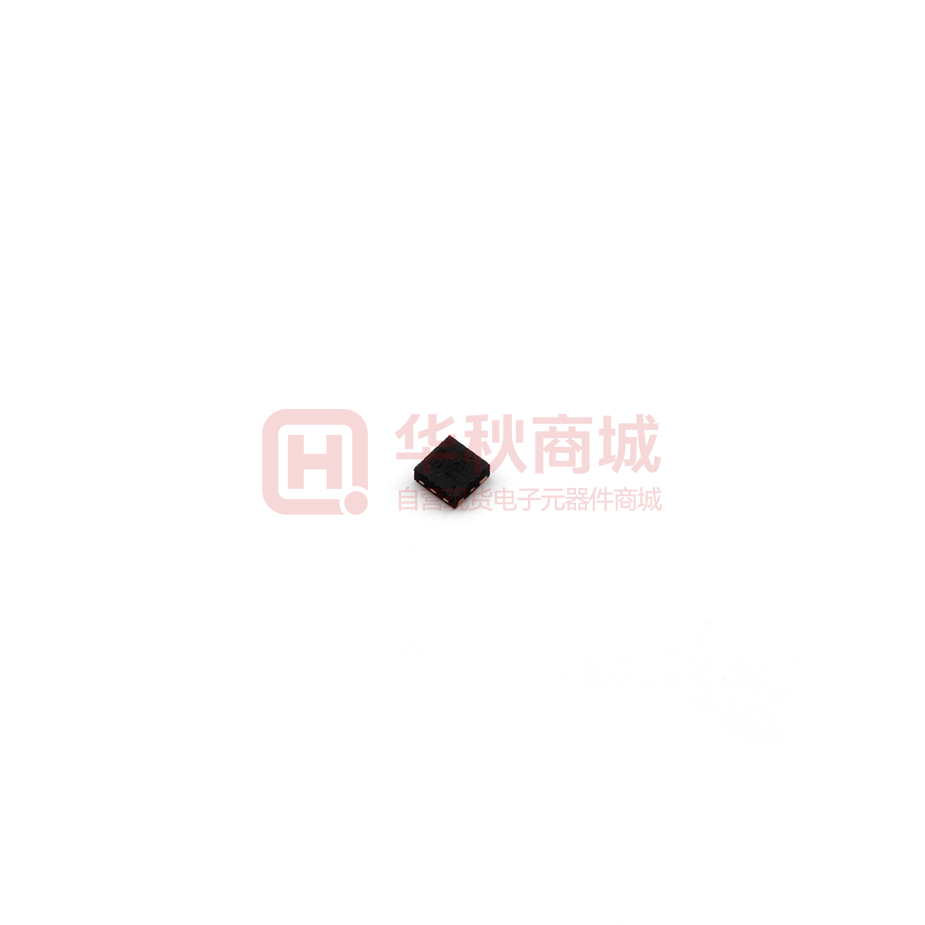

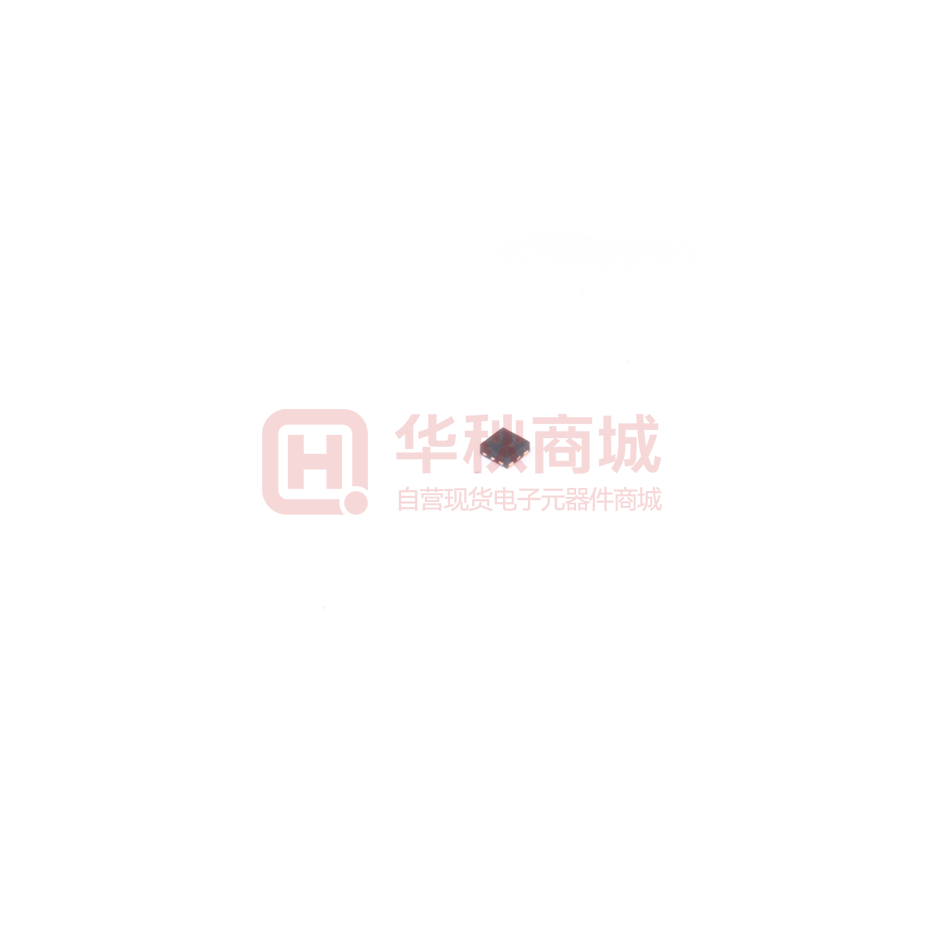

图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| AP7343D-27FS4-7B | 线性稳压器/LDO-电源管理 | IC REG LINEAR 2.7V 300MA 4DFN | 在线订购 | ||
| AP7343D-105FS4-7B | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.05V 300MA 4DFN | 在线订购 | ||
| AP7343D-30FS4-7B | 线性稳压器/LDO-电源管理 | ICREGLDO3V0.3AX2-DFN1010-4 | ¥0.28710 | 在线订购 | |
| AP7343D-12FS4-7B | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.2V 300MA 4DFN | ¥0.34100 | 在线订购 | |
| AP7343D-28FS4-7B | 线性稳压器/LDO-电源管理 | PMIC - 稳压器 - 线性 正 固定 1 输出 300mA X2-DFN1010-4 | ¥0.36769 | 在线订购 | |
| AP7343D-295FS4-7B | 线性稳压器/LDO-电源管理 | IC REG LINEAR 2.95V 300MA 4DFN | 在线订购 | ||
| AP7343D-15FS4-7B | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.5V 300MA 4DFN | ¥1.05779 | 在线订购 | |
| AP7343D-33FS4-7B | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3.3V 300MA 4DFN | ¥0.53979 | 在线订购 | |
| AP7343D-18FS4-7B | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.8V 300MA 4DFN | ¥0.33663 | 在线订购 |
