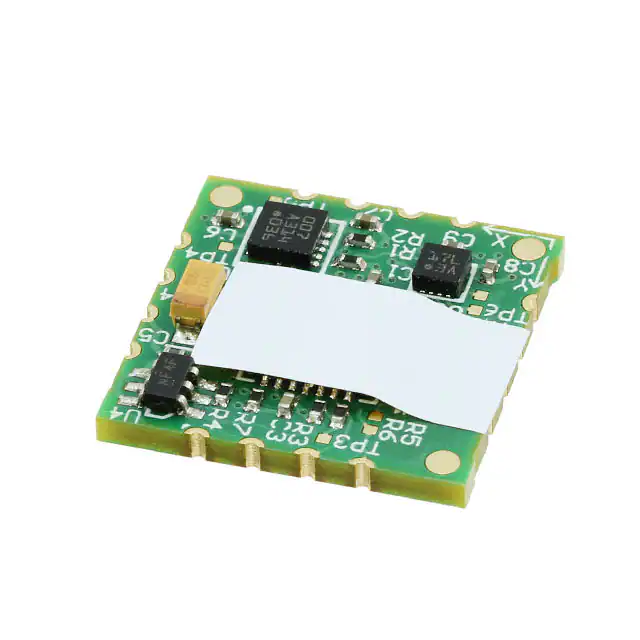

MM7150 运动模块
![MM7150 运动模块](http://file1.elecfans.com/web2/M00/91/0F/wKgZomTeSjCANxWsAABWPqgTxHI38.jpeg)
Microchip Technology 的 MM7150 运动模块(MM7150 Motion Module)缩短了嵌入式应用的设计周期
发布时间:2018-06-14
Microchip Technology 的 MM7150 运动模块是一个简单的、高性价比解决方案,用于将运动和定位数据集成到广泛的应用中。 该模块包含集成 9 轴传感器融合和高性能 MEMS 技术的 SSC7150 运动协处理器,包括一个 3 轴加速计、陀螺仪和磁力计。 所有元件在模块上都是集成的并经过校准,用于 PCB 安装。
MM7150 运动模块特性
产品特性
高性能、32 位嵌入式控制器
高性价比解决方案
非常适合嵌入式应用的小外形尺寸
低功耗:有源模式时 13.25 mA
深度睡眠下系统功耗为 70 μA
通过 I2C 的主机接口
3.3 V I/O
封装
17 mm x 17 mm、16 引脚模块
传感器固件
传感器融合固件的特性包括:
自足式 9 轴传感器融合
传感器数据直通
所有传感器和校准监视器快速使用背景校准
磁性抗扰度:增强磁失真、检测和抑制
陀螺仪漂移消除
全校准
易于实现完全交钥匙式传感器融合解决方案
传感器电源管理
支持的传感器
Bosch BMC150 地磁传感器/加速计
Bosch BMG160 陀螺仪
硬件特性
I2C 控制器
支持 400 kHz 的 I2C 总线速度
主机接口支持从属操作
低功耗模式
MM7150 运动模块应用
物联网 (IoT) 应用
遥控和游戏机
健身监控
需要从加速计、磁力仪和陀螺仪获取数据的应用
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| AC243007 | 传感器(废弃)-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL BOARD MM7150 MOTION MOD | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | MM7150-AB0 | 运动传感器-传感器 | DEV MOTION SENSOR | 在线订购 |
