PI5USB2546A USB 充电控制器
Pericom 的 PI5USB2546A USB 充电控制器（PI5USB2546A USB Charging Controller）支持睡眠模式充电和鼠标/键盘唤醒
发布时间：2018-06-14
Pericom Semiconductor 的 PI5USB2544A/2546A 系列是 USB 充电端口控制器和电源开关，具有集成的 USB 2.0 高速数据线 (D+/d-D-) 开关。 PI5USB2544A/2546A 在 D+/D- 上提供电子签名，以支持设备功能下所列充电方案。 该系列同时兼容符合 BC1.2 规范和非 BC1.2 规范的常见设备。 在 PI5USB2544A/2546A 中完全支持鼠标/键盘（低速和全速）系统唤醒（从 S3）。 此外，PI5USB2546A 支持两个不同的电源管理功能，即通过 /STATUS 引脚的电源唤醒和端口电源管理 (PPM)。 电源唤醒允许在 S4/S5 充电状态进行电源控制，而 PPM 可管理多端口应用中的端口电源。 PI5USB2544A/2546A 系列 73 mΩ 配电开关系列旨在用于易发生大电容负载和短路的应用。 两个可编程电流阈值为设置电流限值和负载检测阈值带来了灵活性。
PI5USB2546A USB 充电控制器特性
两个独立的电流限制通道
支持 CDP/DCP 模式，符合 USB 电池充电规范 1.2
支持短路模式，符合中国电信行业标准 YD/T 1591-2009
通过自动选择支持非 BC1.2 充电模式
分频器 - 1A 模式
分频器 - 2A 模式
分频器 - 2.4A 模式
DCP - 1.2V 模式
支持睡眠模式充电和鼠标/键盘唤醒
对于 CDP 端口未请求的设备，自动进行 SDP/CDP 切换
在所有充电模式下，能够在 S4/S5 充电和端口电源管理中实现电源控制负载检测
集成 73mΩ（典型值）高压侧 MOSFET
高达 3 A 的可调电流限值
工作范围：4.5 V 至 5.5 V
最大器件电流
设备禁用时 2 μA
设备启用时 270 µA

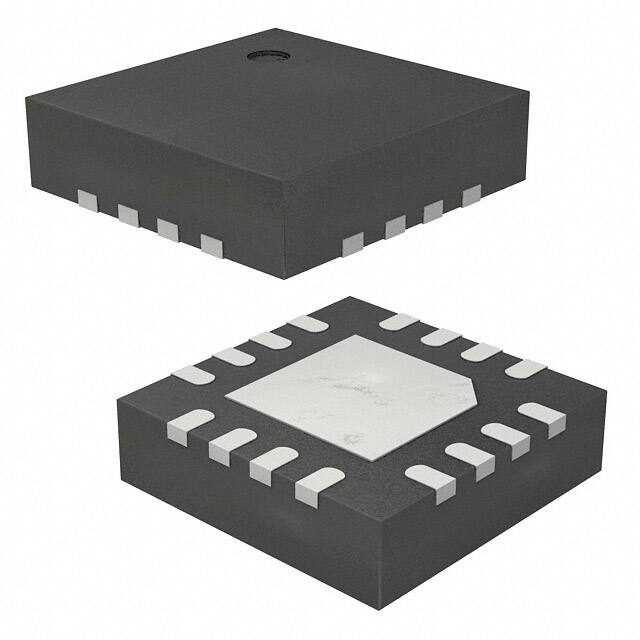

器件封装：TQFN 3x3-16L
兼容 USB 2.0/3.0 电源开关要求
PI5USB2546A USB 充电控制器应用
USB 端口（主机和集线器）
笔记本和台式 PC
通用壁式充电适配器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | PI5USB2546AZHEX | 电源开关/负载开关-电源管理 | IC PWR SWITCH N-CHAN 1:1 16TQFN | ￥3.61800 | 在线订购 |
