ECX-16 32.768 KHz 石英晶体
ECS 推出适合当今 SMD 制造温度范围的 ECX-16 系列石英晶体（ECX-16 32.768 KHz Quartz Crystal）
发布时间：2018-06-14

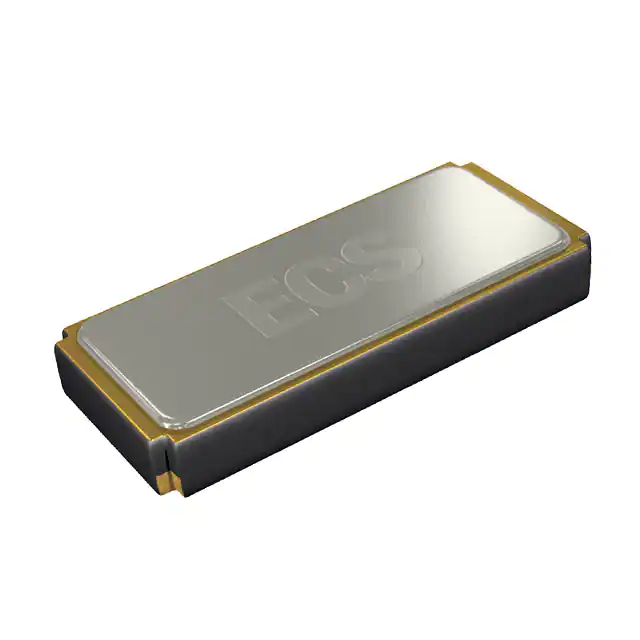

ECS 推出 ECX-16 次微型 SMD 晶体。 1.6 mm x 1.0 mm x 0.5 mm（长宽高）陶瓷封装非常适合当今的 SMD 生产环境。 标准版本在 +25 °C 下具有 ±20 ppm 的频率容差，负载电容为 12.5 pF 或 9 pF，工作温度范围为 -40 °C 至 +85 °C。
ECX-16 32.768 KHz 石英晶体特性
1.6 mm x 1.0 mm 基底面
扩展温度范围
符合 RoHS 2 和 REACH 规范
MSL 1
引脚镀金
ECX-16 32.768 KHz 石英晶体应用
移动设备
工业应用
无线设备
实时时钟
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ECS-.327-12.5-16-TR | 陶瓷谐振器-晶体/振荡器/谐振器 | 陶瓷谐振器 ±20ppm - SMD-2 32.768KHz | ￥2.76783 | 在线订购 |
 | | ECS-.327-9-16-TR | 陶瓷谐振器-晶体/振荡器/谐振器 | 陶瓷谐振器 ±20ppm - SMD-2 32.768KHz | ￥7.22197 | 在线订购 |
