TPS54A20 降压转换器
Texas Instruments 推出 TPS54A20 小型10 MHz 10 A、8 V 至 14 V 输入 SWIFT™ 系列电容降压转换器（TPS54A20 Step-Down Converter）
发布时间：2018-06-14
Texas Instruments TPS54A20 是一种专为工作在 12 V 输入电源轨的小尺寸、低压应用而设计的双相、同步系列电容降压转换器。 这种拓扑结构独特地将开关式的电容电路和一个双相降压转换器相结合。 其优势包括电感器之间的自动电流平衡，降低了开关损耗以支持高频 (HF) 工作，以及通过串联电容器降压。 小型扁平电感器与 TPS54A20 配合，可显著降低总体解决方案的板空间和高度。 自适应导通时间控制架构提供了快速瞬态响应和精确电压调节，适用于高达 10 MHz 的工作频率。 稳态期间通过使用锁相环 (PLL) 将开关信号锁定至基准振荡器，可保持固定的工作频率。
TPS54A20 降压转换器特性
双相、同步串联电容器降压转换器
不同相之间自动电流平衡
每相开关频率为 2 MHz 至 5 MHz
14 ns 最小导通时间
0.51 V 至 2 V 输出电压范围（± 0.5% 反馈基准电压）
17 V 浪涌保护的输入过压锁定
可调限流，带自动重启（打嗝）
与外部时钟同步
稳态下的固定频率
自适应导通时间控制
内部反馈回路补偿
带外部电源选择的内部栅极驱动 LDO
EN 引脚实现可调节输入 UVLO
可选择软启动时间
预偏置输出单调启动
输出电源良好指示（开漏）
输出欠压/过压保护
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

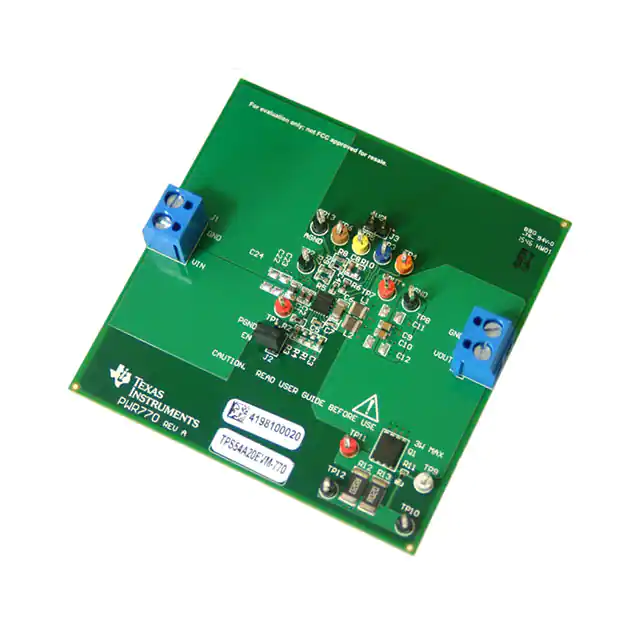

 | | TPS54A20EVM-770 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | TPS54A20 SWIFT™ Series DC/DC, Step Down 1, Non-Isolated Output Evaluation Board | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

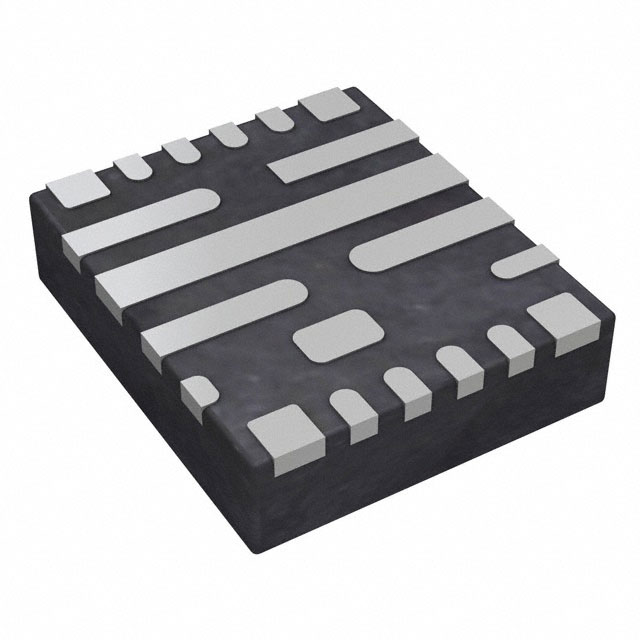

 | | TPS54A20RNJT | DC-DC电源芯片-电源管理 | IC REG BUCK ADJ 10A 20VQFN | ￥71.53230 | 在线订购 |
