XR34350高级多协议收发器
Exar公司最新的先进多协议收发器（XR34350 Advanced Multiprotocol Transceiver）具有宽输出摆幅
发布时间：2018-06-14
Exar的 XR34350具有宽10 V RS-232驱动器输出，支持更广泛的RS-232外设。XR34350包括集成电缆终端，可减少元件数量并节省电路板空间。它通过一个IC支持完整的DB9 RS-232或RS485 / RS-422串行协议，允许所有三种协议通过单根电缆或连接器互换使用，无需额外的开关组件。

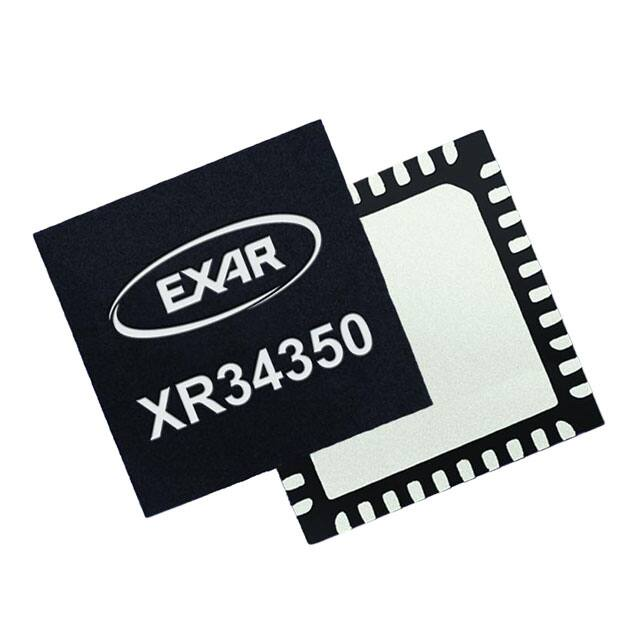

XR34350是一款先进的多协议收发器，采用40引脚QFN封装，支持RS-232，RS-485和RS-422串行标准。它简化了工业设计，支持更广泛的传统外设，具有宽10 V RS-232驱动器输出。集成电缆终端和四种配置模式允许所有三种协议通过单根电缆或连接器互换使用，无需额外的开关组件。完全操作仅需要四个外部电荷泵电容器。
RS-485 / RS-422模式在半双工和全双工配置中均具有一个驱动器和一个接收器（1Tx / 1Rx）。RS-232模式（3Tx / 5Rx）完全支持DB9 RS-232连接器常用的所有八种信号。还提供专用的诊断环回模式。
高速驱动器在RS-485 / RS-422模式下最高可达20 Mbps，在RS-232模式下最高可达1 Mbps。在任何模式下，所有驱动器都可以限制为250 kbps，以最大限度地减少电磁干扰（EMI）。
XR34350高级多协议收发器特性
高摆幅RS-232驱动器输出（±10 V无负载）
引脚可选的电缆终端：没有用于RS-485 / RS-422终端或偏置的外部电阻
强大的ESD保护
±15 kV IEC 61000-4-2（气隙）
±8 kV IEC 61000-4-2（联系方式）
±15 kV（HBM）
20 Mbps RS-485和1 Mbps RS-232数据速率
引脚可选250 kbps压摆限制
单电源供电，工作电压范围为3 V至5.5 V.
3个驱动器，5个接收器RS-232 / V.28
1个驱动器，1个接收器RS-485 / RS-422
全双工或半双工配置
1/8单位负载，总线上最多256个接收器
RS-485/422增强型接收器可用于开路，短路或端接但空闲输入
节省空间的6 mm x 6 mm QFN-40封装
XR34350高级多协议收发器应用
软件可编程串行端口（RS-232，RS-422，RS-485）
工业和单板计算机
工业和过程控制设备
暖通空调控制
销售点设备
建立安全和自动化设备
