ADS1013/4/5、12 位模数转换器
Texas Instruments 推出其具有集成多路复用器、PGA、比较器、振荡器和基准的 ADS1013/4/5、12 位 ADC(ADS1013/4/5, 12-Bit Analog-to-Digital Converters)
发布时间:2018-06-14
Texas Instruments 的 ADS1013、ADS1014 和 ADS1015 是具有 12 位分辨率的精密模数转换器 (ADC)。 这些器件采用超小型无引线 QFN-10 封装或 MSOP-10 封装。 ADS1013/4/5 的设计综合考虑了精度、功率和易实现性。 ADS1013/4/5 具有一个板载基准和振荡器。 数据通过 I 2C 兼容型串行接口进行传输;可以选择四个 I2C 从地址。 ADS1013/4/5 使用 2 V 至 5.5 V 单电源供电。
ADS1013/4/5 能以最高 3300 个样本每秒 (SPS) 的采样率执行转换。 ADS1014 和 ADS1015 上具有一个板载 PGA,其提供的输入范围从供电电压到低至 ± 256mV,因而使得能够以高分辨率测量大信号和小信号。 ADS1015 还具有一个输入多路复用器 (MUX),可提供两个差分或四个单端输入。
ADS1013/4/5 可选择以连续转换模式或单次模式运行,在单次模式下完成一次转换后会自动断电,从而显著降低空载时的电流消耗。 ADS1013/4/5 的指定工作温度范围为 -40°C 至 125°C。
ADS1013/4/5、12 位模数转换器特性
超小型 QFN 封装:2 mm x 1.5 mm x 0.4 mm
宽供电范围:2 V 至 5.5 V
低电流消耗:
连续模式:仅 150µA
单次模式:自动关断
可编程数据速率:128 SPS 至 3.3 kSPS
内部低漂移电压基准
内部振荡器
内部 PGA
I²C 接口:引脚可选择地址
四个单端或两个差分输入 (ADS1015)
可编程比较器(ADS1014 和 ADS1015)
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

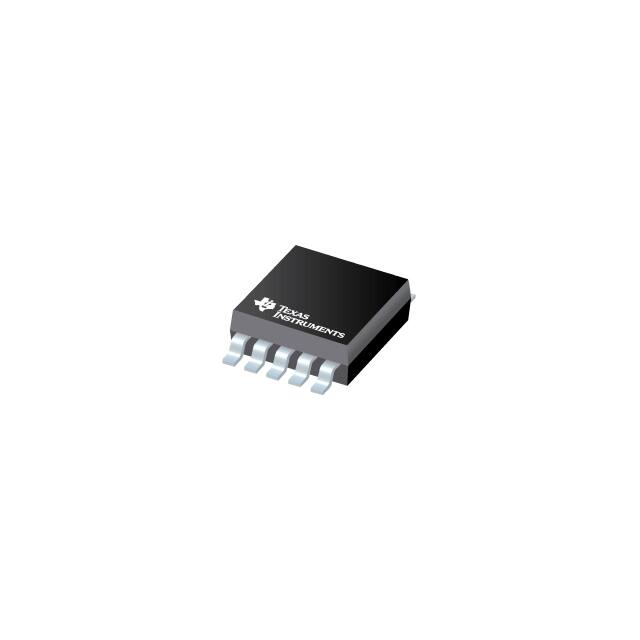

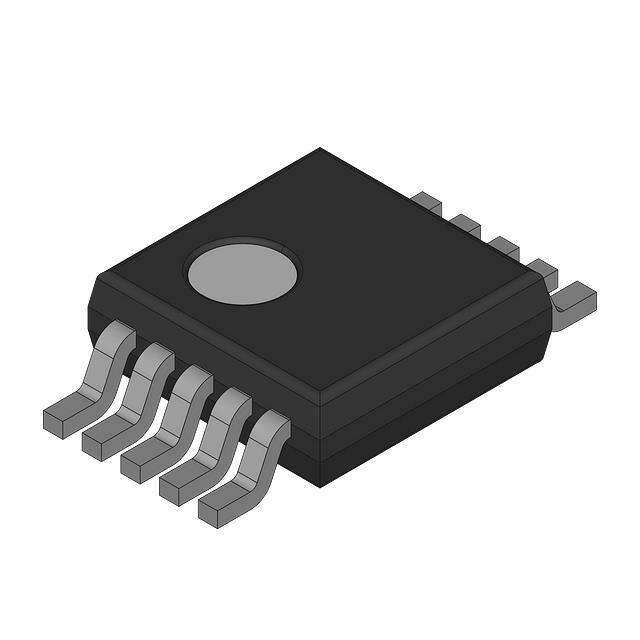

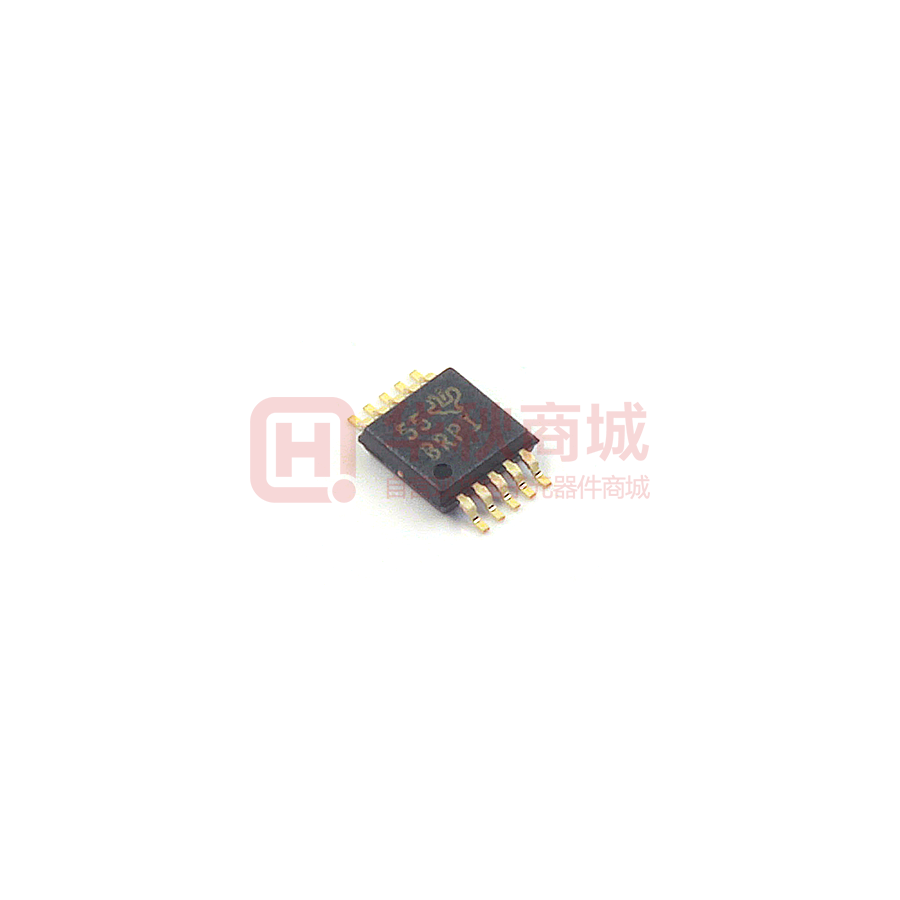

| ADS1015IDGSR | 模数转换器(ADC)-数据转换器 | 12 位模数转换器 2,4 输入 1 三角积分 10-VSSOP | ¥6.28560 | 在线订购 | |
| ADS1015IDGST | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SIGMA-DELTA 10VSSOP | ¥26.19200 | 在线订购 | |

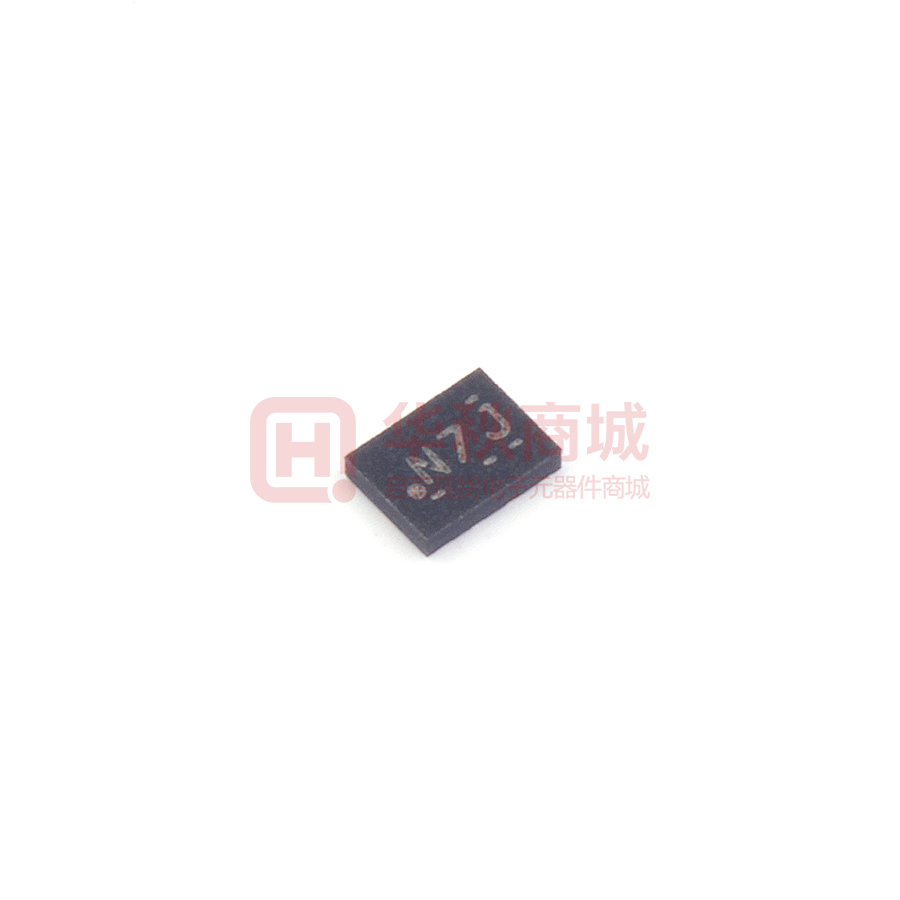

| ADS1015IRUGT | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SIGMA-DELTA 10X2QFN | ¥26.81640 | 在线订购 | |
| ADS1013IDGST | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SIGMA-DELTA 10VSSOP | ¥11.00000 | 在线订购 | |
| ADS1014IDGST | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SIGMA-DELTA 10VSSOP | ¥13.99085 | 在线订购 | |
| ADS1015IRUGR | 模数转换器(ADC)-数据转换器 | 具有内部基准、振荡器和可编程比较器且兼容 I²C 的ADS101x超小型低功耗 3.3kSPS 12 位 ADC | ¥10.17360 | 在线订购 | |
| ADS1014IRUGT | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SIGMA-DELTA 10X2QFN | ¥16.82731 | 在线订购 | |
| ADS1015QDGSRQ1 | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SIGMA-DELTA 10VSSOP | 在线订购 | ||
| ADS1015AQDGSRQ1 | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SIGMA-DELTA 10VSSOP | 在线订购 | ||
| ADS1013IRUGT | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SIGMA-DELTA 10X2QFN | ¥15.20886 | 在线订购 | |
| ADS1013IRUGR | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SIGMA-DELTA 10X2QFN | ¥11.55320 | 在线订购 | |
| ADS1014IDGSR | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SIGMA-DELTA 10VSSOP | 在线订购 | ||
| ADS1014IRUGR | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SIGMA-DELTA 10X2QFN | ¥21.60000 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 1083 | 其他分类 | EVAL BOARD ADS1015 12-BIT ADC | 在线订购 |
