SN74LVC1G3157 单刀双掷模拟开关
Texas Instruments 提供其 SN74LVC1G3157 单刀双掷模拟开关（SN74LVC1G3157, SPDT Analog Switches），适用于模拟和数字应用
发布时间：2018-06-14
Texas Instruments SN74LVC1G3157 单刀双掷 (SPDT) 模拟开关适用 1.65 VCC至 5.5 VCC 电压。 SN74LVC1G3157 器件可处理模拟和数字信号。 SN74LVC1G3157 器件允许在任一方向上传输高达 VCC 振幅（峰值）的信号。
应用包括信号选通、斩波、调制、解调 (modem) 和信号多路复用模数和数模转换系统。
SN74LVC1G3157 单刀双掷模拟开关特性
1.65 VCC至 5.5 VCC 工作
适用于模拟和数字应用
专用的先开后合式开关
轨至轨信号处理
典型工作频率在室温下为 340 MHz
高线性度
高速度，典型值为 0.5 ns (VCC = 3 V, CL = 50 pF)
低通态电阻，通常 ≠ 6 Ω (VCC = 4.5 V)
闩锁性能超过 100 mA，符合 JESD 78 II 类标准
ESD 保护超越 JESD 22 标准
2000 V 的人体模型 (A114-A)
1000 V 带电器件模型 (C101)
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

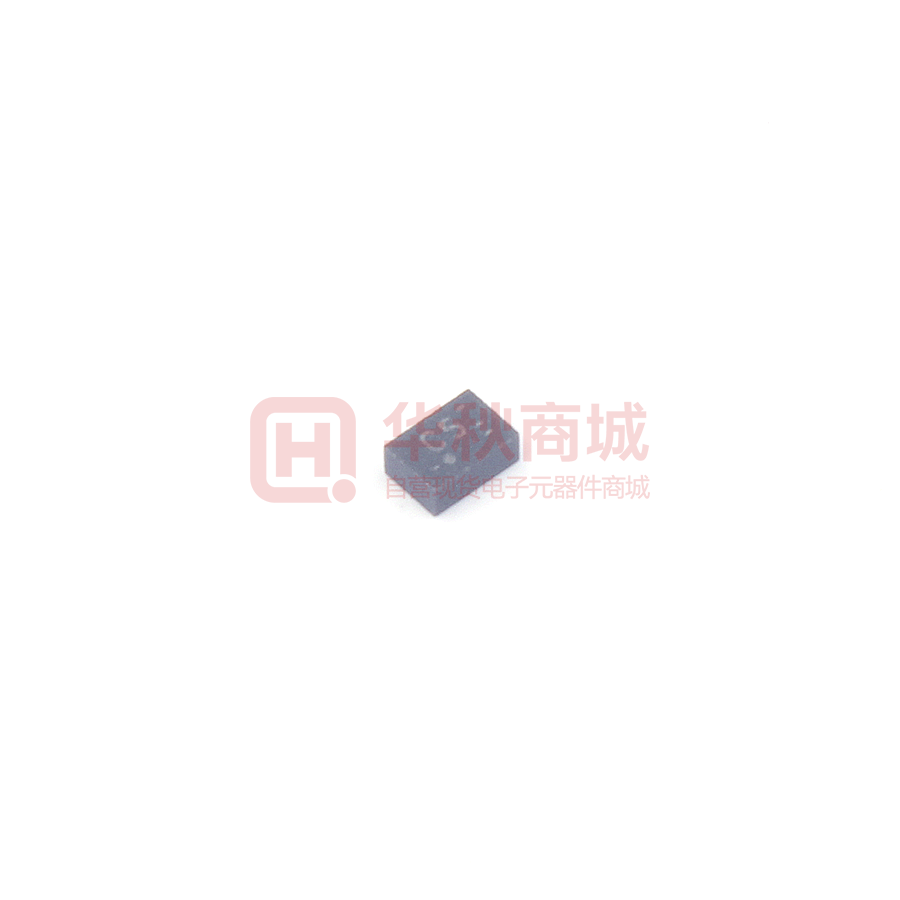

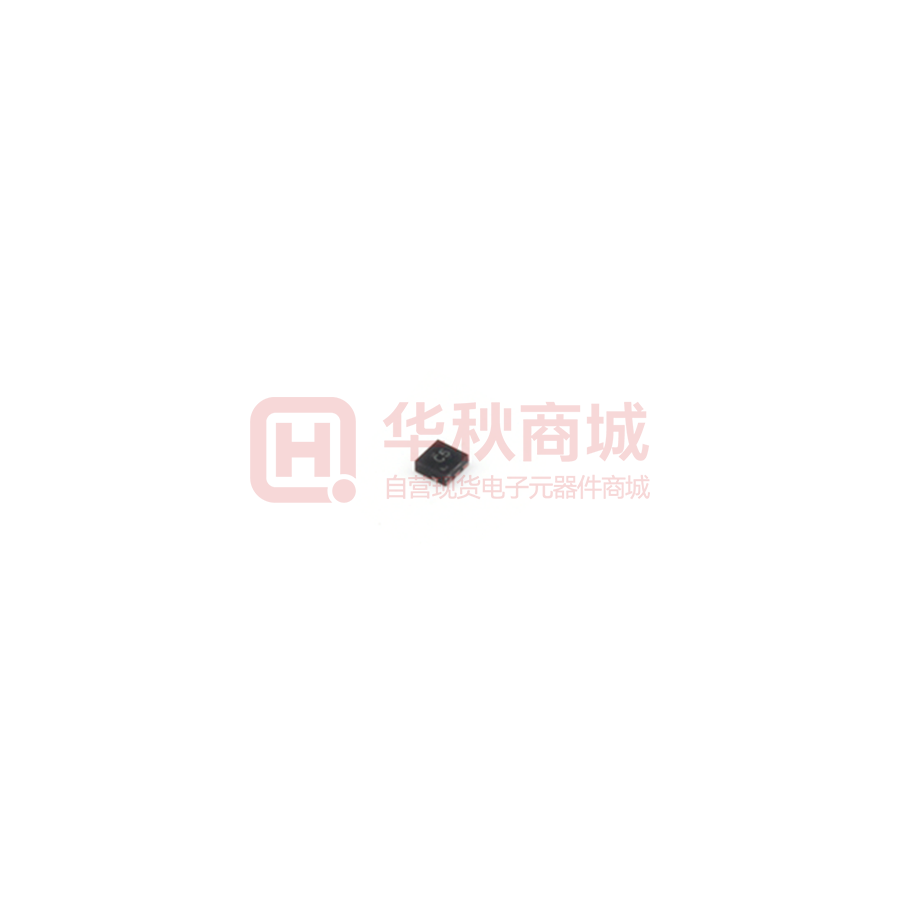

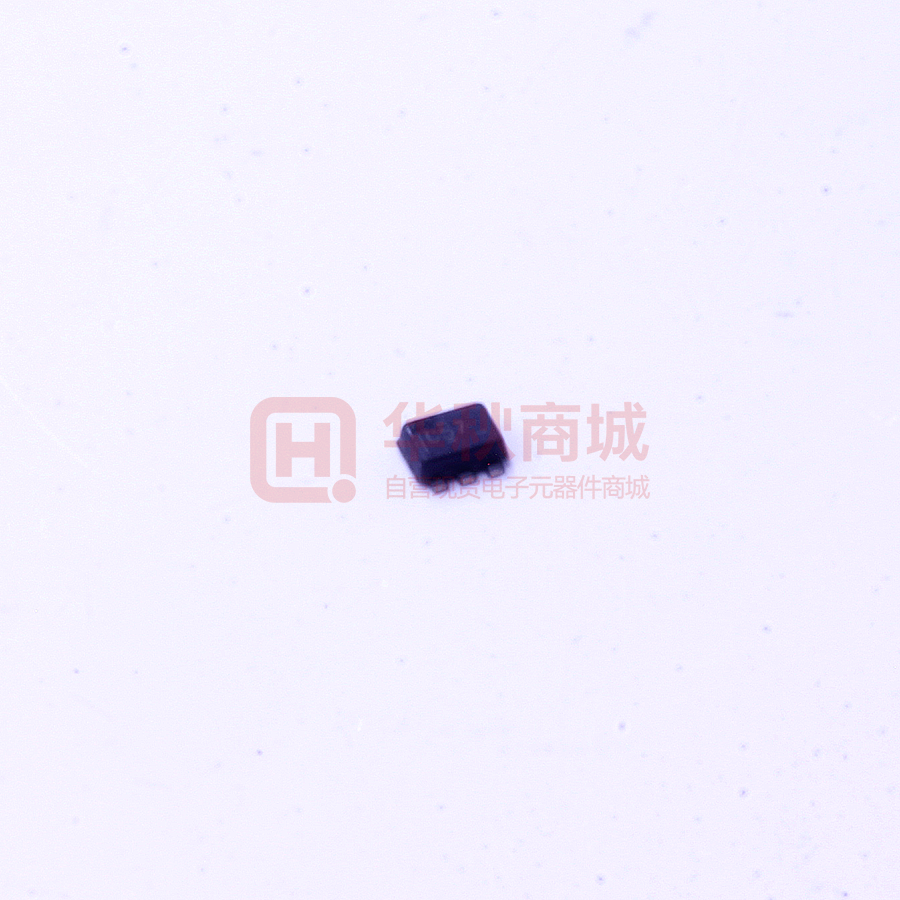

 | | SN74LVC1G3157DCKR | 模拟开关芯片-电子开关 | SN74LVC1G3157 单极双投模拟开关 | ￥0.40176 | 在线订购 |
 | | SN74LVC1G3157DBVR | 模拟开关芯片-电子开关 | 单极双投模拟开关 | ￥0.41699 | 在线订购 |
 | | SN74LVC1G3157DSFR | 模拟开关芯片-电子开关 | SN74LVC1G3157 单极双投模拟开关 | ￥0.63278 | 在线订购 |
 | | SN74LVC1G3157DRYR | 模拟开关芯片-电子开关 | IC SWITCH SPDT 6SON | ￥5.45790 | 在线订购 |
 | | SN74LVC1G3157DRLR | 模拟开关芯片-电子开关 | SN74LVC1G3157 单极双投模拟开关 | ￥0.65330 | 在线订购 |
