    主页所有制造商TIMAX232 双通道 EIA-232 驱动器/接收器

    MAX232 双通道 EIA-232 驱动器/接收器

    MAX232 双通道 EIA-232 驱动器/接收器

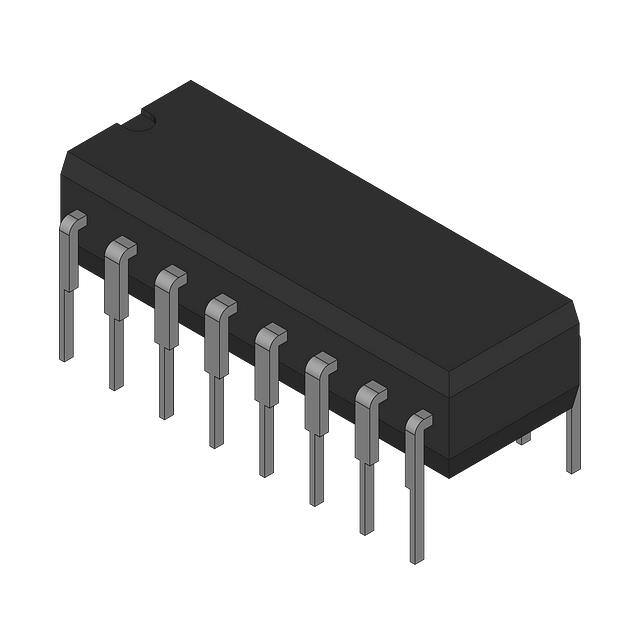

    Texas Instruments 提供采用 16-DIP、16 SOIC 以及 16 TSSOP 封装的 MAX232 双通道驱动器/接收器(MAX232 Dual EIA-232 Drivers/Receivers)

    发布时间:2018-06-14

    Texas Instruments MAX232 器件是双通道驱动器/接收器,包括一个可通过 5 V 单电源供电为TIA/EIA-232-F 提供电压电平的电容式电压发生器。 每个接收器能将 TIA/EIA 232-F 输入转换为 5 V TTL/CMOS 电平。 这些接收器具有 1.3 V 典型阈值,0.5 V 典型滞后电压,并可接受 ±30 V 输入。 每个驱动器将 TTL/CMOS 的输入电平转换为 TIA/EIA-232-F 电平。

    MAX232 双通道 EIA-232 驱动器/接收器特性

    • 符合或超过 TIA/EIA-232-F 和国际电信联盟 (ITU) 建议 V.28 标准

    • 使用 5 V 单电源供电,1 uF 充电泵电容

    • 工作速度高达 120 kb/s

    • 两个驱动器和两个接收器

    • ±30 V 输入电平

    • 低供电电流:8 mA(典型值)

    • ESD 保护超越 JESD 22 标准

           2000 V 的人体模型 (A114-A)

    • 升级改善了 ESD 性能 (15 kV HBM);MAX202 提供 0.1 µF 充电泵电容器

    MAX232 Dual EIA-232 Drivers/Receivers
    图片数据手册产品型号产品分类产品描述价格操作

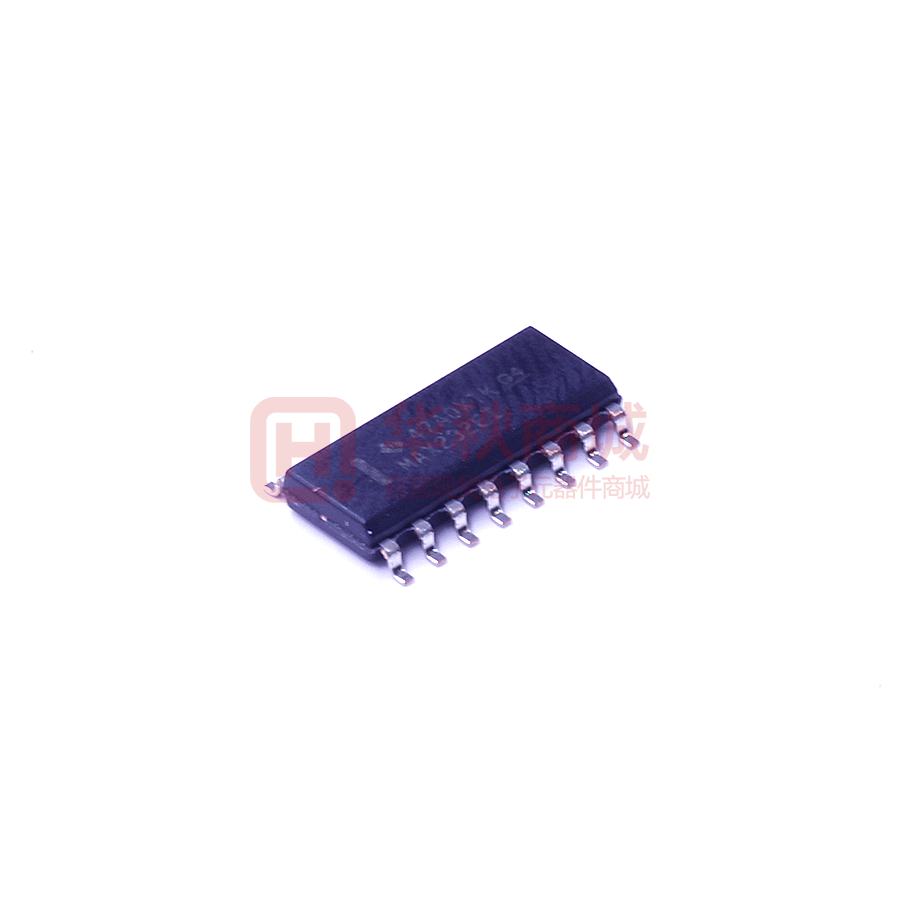

    MAX232DRRS-232端口扩展芯片-接口及驱动芯片类型:收发器 驱动器/接收器:2/2 数据速率:120Kbps 电源电压:4.5V~5.5V MAX232 双通道 EIA-232 驱动器和接收器¥3.11040在线订购
    MAX232IDRRS-232端口扩展芯片-接口及驱动芯片类型:收发器 驱动器/接收器:2/2 数据速率:120Kbps 电源电压:4.5V~5.5V MAX232 双通道 EIA-232 驱动器和接收器¥3.34800在线订购

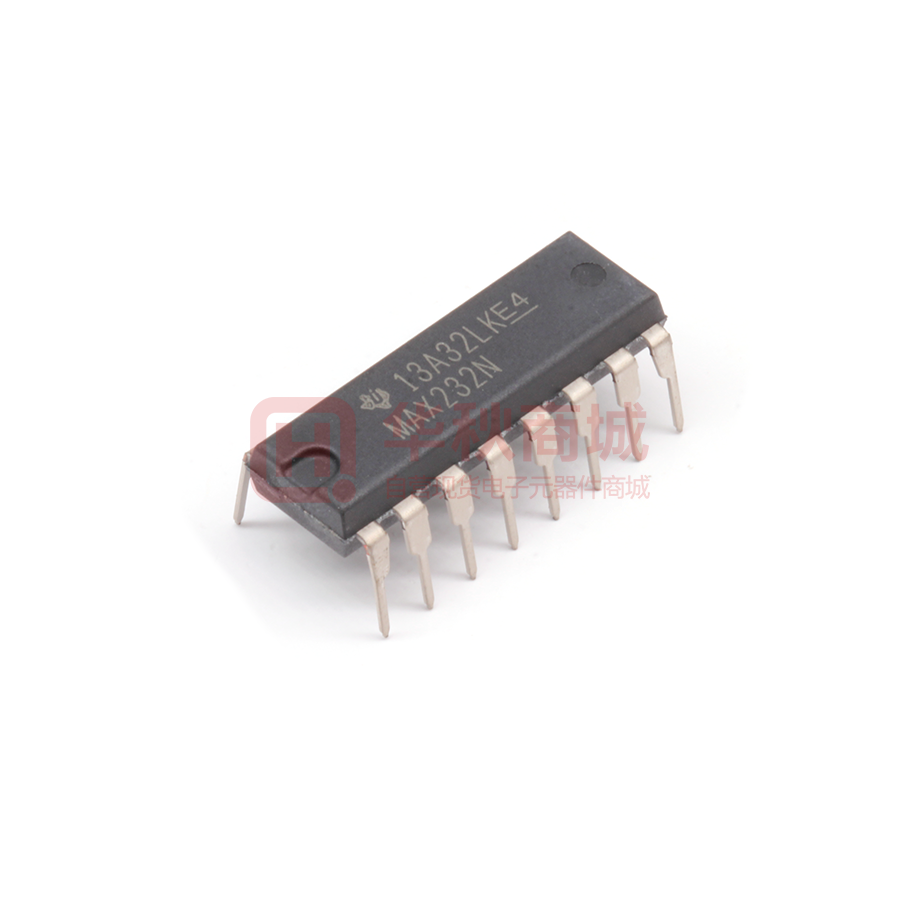

    MAX232NRS-232端口扩展芯片-接口及驱动芯片类型:收发器 驱动器/接收器:2/2 数据速率:120Kbps 电源电压:4.5V~5.5V MAX232 双通道 EIA-232 驱动器和接收器¥10.50840在线订购
    MAX232ECDWRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16SOIC在线订购
    MAX232EINRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16DIP¥13.92120在线订购

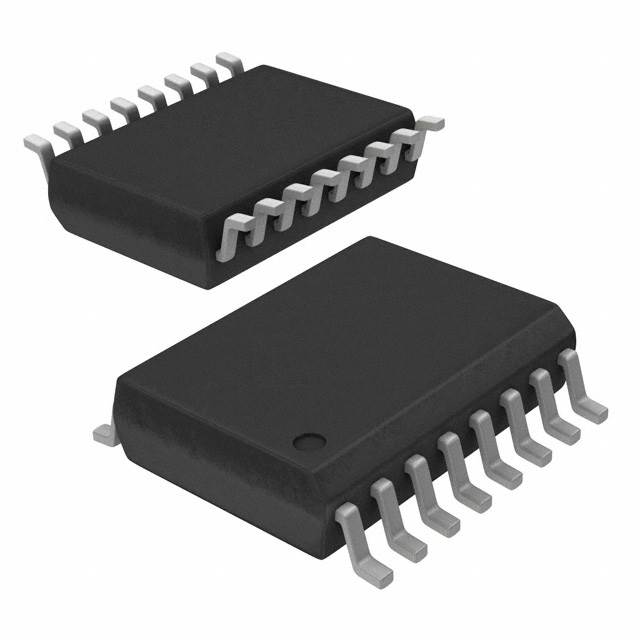

    MAX232DWRRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16SOIC¥4.22820在线订购
    MAX232ECDRRS-232端口扩展芯片-接口及驱动芯片接口(驱动器/接收器/收发器) 2/2 Transceiver Full RS232 4.5~5.5V SOIC16_150MIL¥5.48640在线订购
    MAX232NSRRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16SO¥6.63836在线订购
    MAX232ECPWRRS-232端口扩展芯片-接口及驱动芯片MAX232E DUAL RS-232 DRIVER/RECEI¥8.46720在线订购
    MAX232ECDWRRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16SOIC¥10.68770在线订购
    MAX232EIDRRS-232端口扩展芯片-接口及驱动芯片具有IEC61000-4-2保护的MAX232E双RS-232驱动器和接收器 SOIC16_150MIL 4.5~5.5V¥3.95280在线订购
    MAX232EIDWRRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16SOIC¥11.95560在线订购
    MAX232ECNRS-232端口扩展芯片-接口及驱动芯片MAX232E DUAL RS-232 DRIVER/RECEI在线订购
    MAX232EIDWRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16SOIC在线订购

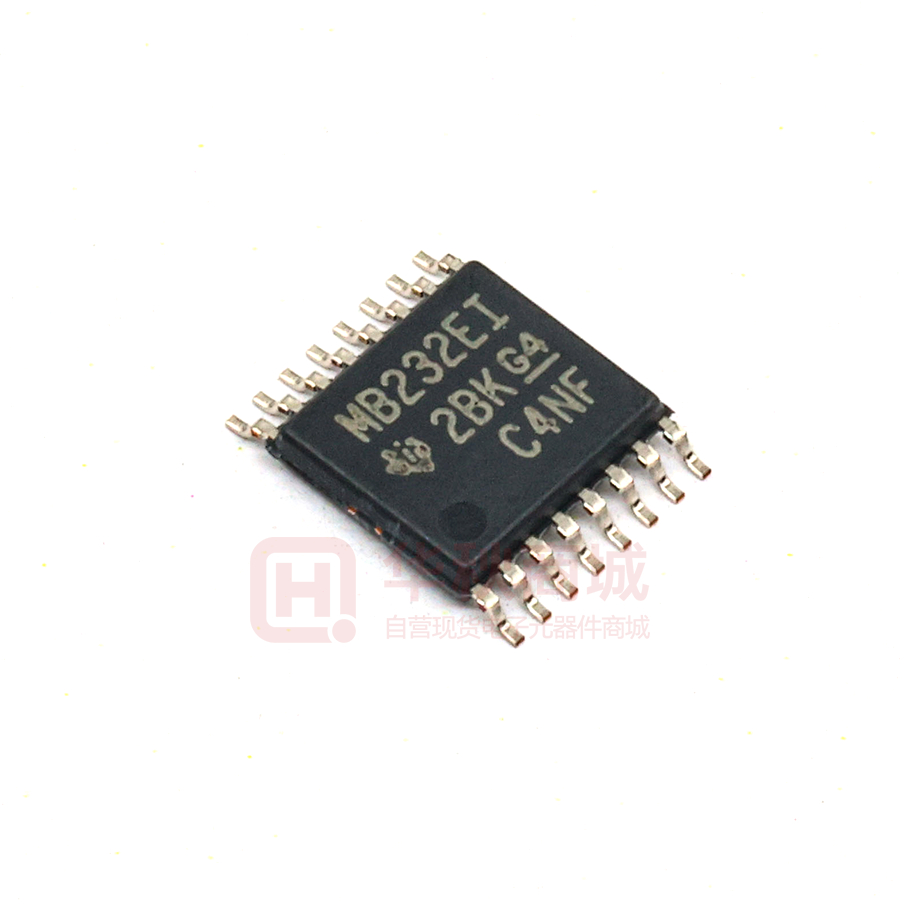

    MAX232EIPWRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16TSSOP在线订购
    MAX232ECPWRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16TSSOP¥4.06850在线订购
    MAX232ECDRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16SOIC在线订购
    MAX232IDWRRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16SOIC¥5.50800在线订购
    MAX232EIDRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16SOIC¥11.75490在线订购
    MAX232EIPWRRS-232端口扩展芯片-接口及驱动芯片IC TRANSCEIVER FULL 2/2 16TSSOP¥5.30280在线订购
    相关文档
    文档名称类型大小更新日期查看次数下载
    max232 串口转换芯片资料333KB2008/11/151025次
    MAX232与单片机通信电路设计39.0 KB2011/08/272942次
    MAX883 利用RS232口为光纤数据环路供电56KB2016/08/191373次
    MAX232与单片机通信电路图资料下载59KB2017/03/22440次
    MAX232中文资料-
    MAX232datasheet-
