DRV8881、2.5 A 步进电机驱动器
Texas Instruments 提供其具有 AutoTune™ 功能的 DRV8881、2.5 A 步进电机驱动器(DRV8881, 2.5 A Stepper Motor Drivers)
发布时间:2018-06-14
Texas Instruments 的 DRV8881 是适合工业应用的双极步进或有刷直流电机驱动器。 该器件的输出级包括两个 N 沟道功率 MOSFET H 桥驱动器。 DRV8881 每个 H 桥能够驱动高达 2.5 A 的峰值电流或 1.4 ARMS 电流(采用合适的 PCB 地平面进行散热,在 24 V 和 TA = 25°C 环境条件下)。
AutoTune™ 自动调节电机,以实现最佳的电流调节性能,并对电机差异和老化效应进行补偿。 DRV8881E 提供 AutoTune 功能。 此外,还提供慢、快和混合衰减模式。
PH/EN (DRV8881E) 或 PWM (DRV8881P) 引脚提供了简单的控制接口。 内部检测放大器能够实现可调电流控制。 提供低功耗休眠模式,以使用专用 nSLEEP 引脚实现较低的静态电流待机。
提供内部保护功能,为欠电压、充电泵故障、过流、短路保护和过热提供保护。 通过 nFAULT 引脚提供故障状态指示。
DRV8881、2.5 A 步进电机驱动器特性
双通道 H 桥电机驱动器
双极步进电机驱动器
单或双通道有刷直流电机驱动器
6.5 V 至 45 V 工作供电电压范围
两个控制接口选择
PHASE/ENABLE (DRV8881E)
PWM (DRV8881P)
多衰减模式,支持任何电机
AutoTune(只 DRV8881E 有)
混合衰减
慢衰减
快衰减
用于平滑运动的自适应消隐时间
并行模式工作(只 DRV8881P 有)
可配置关断时间 PWM 斩波
10 μs、20 μs 或 30 μs 关断时间
3.3 V、10 mA LDO 稳压器
低电流休眠模式 (28 µA)
小封装和基底面
28 HTSSOP (PowerPAD)
28 WQFN (PowerPAD)
保护功能
VM 欠压锁定 (UVLO)
充电泵欠压 (CPUV)
过流保护 (OCP)
自动 OCP 重试
热关断 (TSD)
故障状态指示引脚 (nFAULT)
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

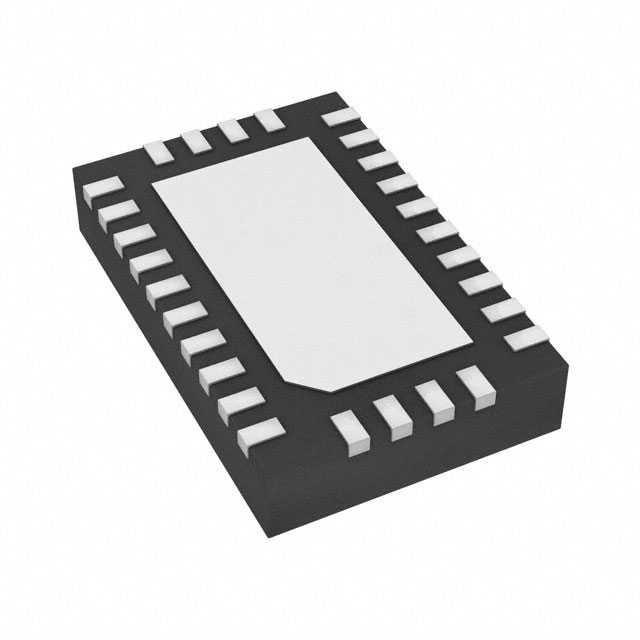

| DRV8881PRHRT | 电机驱动器及控制器-接口及驱动芯片 | IC MTR DRV BIPOLAR 6.5-45V 28QFN | ¥27.71414 | 在线订购 | |
| DRV8881PPWPR | 电机驱动器及控制器-接口及驱动芯片 | IC MTR DRVR BIPLR 6.5-45V 28SSOP | ¥29.57235 | 在线订购 | |
| DRV8881EPWPR | 电机驱动器及控制器-接口及驱动芯片 | IC MTR DRVR BIPLR 6.5-45V 28SSOP | ¥29.58574 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| DRV8881EEVM | 开发板/评估板/验证板(废弃) | EVALUATION MODULE DRV8881 | 在线订购 | ||
| DRV8881PEVM | 开发板/评估板/验证板(废弃) | EVALUATION MODULE DRV8881 | 在线订购 |
