TUSB1002 双通道线性转接驱动器
Texas Instruments 提供 TUSB1002 USB 3.1、10 Gbps、双通道线性转接驱动器（TUSB1002 Dual-Channel Linear Redrivers），该器件采用 24 引脚 WQFN 或 24 引脚 VQFN 封装
发布时间：2018-06-14
Texas Instruments 的 TUSB1002 是业内首款双通道 USB 3.1 SuperSpeedPlus (SSP) 转接驱动器和信号调节器。 该器件采用超低功耗架构，由 3.3V 电源供电运行时功耗非常低。 该器件支持 USB 3.1 低功耗模式，从而进一步降低了空载功耗。
TUSB1002 实现了一款线性均衡器，最高可容许码间串扰 (ISI) 引入 15dB 损耗。 当 USB 信号在 PCB 或电缆上传输时，通道损耗和码间串扰会使其降低。 线性均衡器可对通道损失进行补偿，进而延长传输通道距离，并使系统符合 USB 规范。 TUSB1002 凭借双通道和小型封装，可在 USB3.1 传输路径中灵活放置。
TUSB1002 采用 24 引脚 3mm x 3mm WQFN 或 24 引脚 4mm x 4mm VQFN 封装。 此外，该产品还提供商业级 (TUSB1002) 和工业级 (TUSB1002I) 版本。
TUSB1002 双通道线性转接驱动器特性
支持 USB3.1 SuperSpeed (5Gbps) 和 SuperSpeedPlus (10Gbps)
低功耗架构
有源状态：< 340 mW
U2/U3：<8 mW
未连接状态：< 2mW
电压输出摆幅的线性度可调节范围高达 1200 mVpp
无主机/设备侧端要求
十四种线性均衡设置，10Gbps 时最高可容许 15dB 损耗
可调节直流均衡增益
支持热插拔
与 LVPE502A 和 LVPE512 USB 3.0 转接驱动器引脚兼容
温度范围：0°C 至 70°C（商业级）和 -40°C 至 85°C（工业级）
±6 KV HBM ESD
由 3.3V 单电源供电
采用 4mmx4mm VQFN 或 3mm×3mm WQFN 封装
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

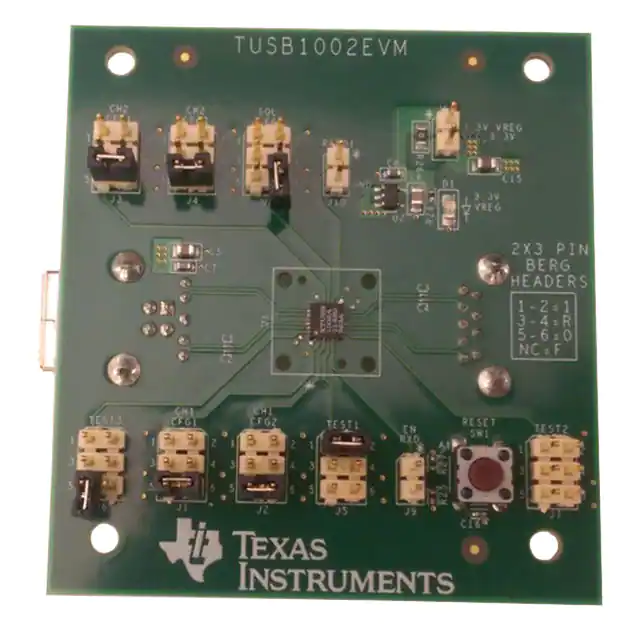

 | | TUSB1002EVM | 开发板/评估板/验证板（废弃） | EVALBOARDFORTUSB1002 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TUSB1002RGET | USB芯片-接口及驱动芯片 | IC TRANSCEIVER FULL 1/1 24VQFN | ￥31.64472 | 在线订购 |
