TPS25740/TPS25740A USB Type-C/PD 电源控制器
Texas Instruments 推出 TPS25740/TPS25740A USB Type-C 修订版 1.2 和 USB PD 2.0 电源控制器（TPS25740/TPS25740A USB Type-C™/PD Source Controllers）
发布时间：2018-06-14
Texas Instruments 的 TPS25740/TPS25740A 实现了符合 USB 供电 2.0 版本 1.2 和 Type-C 版本 1.2 的电源控制器。 该器件可监视 CC 引脚，以检测何时连接 USB Type-C 设备，然后通过使能 N 沟道 MOSFET 栅极驱动器接通 VBUS。 该器件可通过 USB 供电提供多达 3 种不同的电压， 并且使用 4 个输入引脚（PSEL、HIPWR、PCTRL 和 EN12V/EN9V）配置通告电压和通告电流。 该器件会根据接入接收设备的电压请求，使用 CTL1 和 CTL2 引脚从 3 种电源电压中选择一个符合要求的电压。 该器件会按照 USB PD 要求自动使 VBUS 输出放电。
未连接设备的情况下，TPS25740/TPS25740A 典型电流消耗为 8.5 µA（VDD = 3.3 V 时 5.8 µA）。 此外，还可以在未连接设备时通过端口连接指示器 (UFP) 输出来禁用电源，从而节省更多的系统功耗。
保护功能包括过压保护、过电流保护、过热保护、用于 CC 引脚的 IEC 以及用于禁用栅极驱动器 (GD) 的系统超驰。
TPS25740/TPS25740A USB Type-C/PD 电源控制器特性
USB 供电 (PD) 2.0 认证供应商，USB Type-C 修订版 1.2 规范的电源
引脚可选择电压通告
5 V、12 V 和/或 20 V (TPS25740)
5 V、9 V 和/或 15 V (TPS25740A)
可通过引脚选择的峰值功率设置
15 W 至 100 W 十二种选择 (TPS25740)
15 W 至 81 W 十一种选择 (TPS25740A)
不连接设备时静态电流低于 10 µA
端口连接指示灯
高电压和安全集成
过压保护、过电流保护、过热保护和 VBUS 放电
CC1 和 CC2 IEC 61000-4-2 保护
用于故障条件下快速关断的输入引脚
控制外部 N 沟道 MOSFET
2 引脚外部电源控制
宽 VIN 电源（4.65 V 至 25 V）
内置 1.8 V，35 mA 电源输出
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

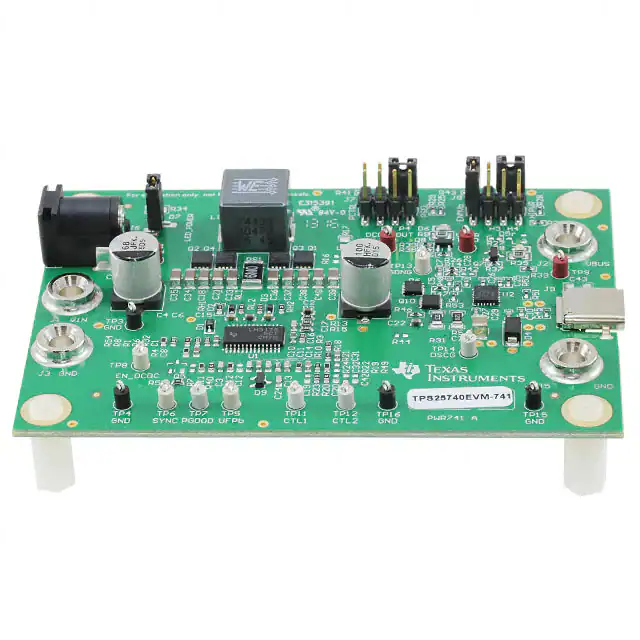

 | | TPS25740EVM-741 | 开发板/评估板/验证板（废弃） | LM5175, TPS25740 - Interface, USB Type-C™ Evaluation Board | 在线订购 | |
 | | TPS25740AEVM-741 | 开发板/评估板/验证板（废弃） | LM5175, TPS25740A - Interface, USB Type-C™ Evaluation Board | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS25740RGET | 专用电源管理IC-电源管理 | ICPDCTLRUSBTYPE-C24VQFN | ￥8.05528 | 在线订购 |
| | TPS25740ARGET | 专用电源管理IC-电源管理 | ICPDCTLRUSBTYPE-C24VQFN | ￥8.05407 | 在线订购 |
