小型 SMT 气体放电管 CG6 和 CG7 系列
Littelfuse 的小型 SMT GDT （Miniature SMT Gas Discharge Tubes CG6 and CG7 Series）可防止低到中级浪涌
发布时间：2018-06-14
Littelfuse 推出两个小型、表面贴装和两端子式气体放电管 (GDT) 系列，旨在保护敏感的电子设备免受低到中级的雷击感应浪涌和电压瞬变的伤害。 CG6 系列小型 SMT GDT 直径尺寸仅为 3.5 mm，是全球市场上最小的两电极式和单腔 GDT。 这也是第一款采用两个方形端子的 SMT GDT，具有 3kA (8/20 μs) 的浪涌承受能力（10 次）。
CG7 系列采用小型 SMT 封装，带有一个方形端子，其浪涌承受能力达 1kA 8/20 μs（10 次）。 这两个系列能对快速上升的瞬变作出快速响应，并拥有有助于最大程度地降低插入和回波损耗的超低电容，从而确保高速应用的信号完整性。
CG6 和 CG7 系列的应用包括宽带设备、卫星和 CATV 设备、数据线和以太网（高达 10 bE）设备、ADSL 设备、xDSL 设备、一般电信设备、G.fast 调制解调器、嵌入式多媒体端子适配器 (EMTA)、机顶盒、射频连接器、同轴电缆多媒体联盟 (MoCA) 设备、基站射频天线发射器和 IAD（互联网接入装置）。
小型 SMT 气体放电管 CG6 和 CG7 系列特性
低到中级浪涌承受能力
CG6：3kA (8/20 µs)
CG7：1kA (8/20 µs)
超低电容 (<0.3 pF)
采用方形端子的表面贴装外形

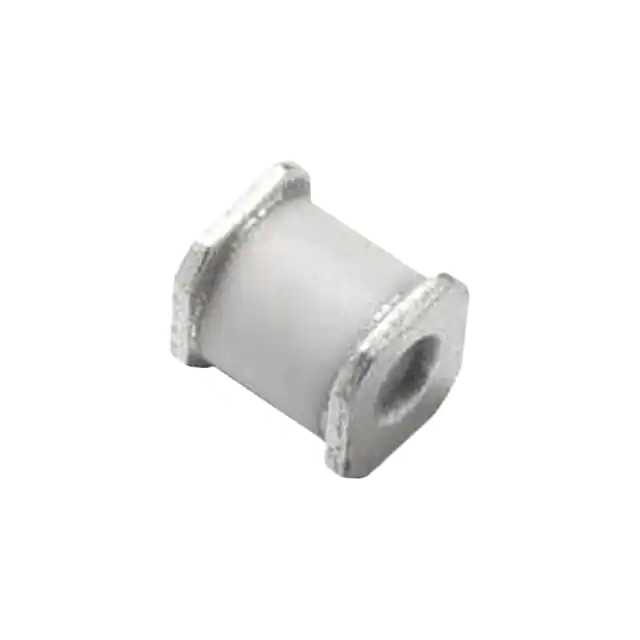

CG6：两个方形端子
CG7：一个方形端子
最小封装
CG6：3.5 mm× 3.5 mm × 4.0 mm
CG7：ɸ2.8 × 3.5 mm
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | CG675SM | 陶瓷气体放电管（GDT）-过压过流保护器件 | Gas Discharge Tube 75V 3000A (3kA) 2 Pole Surface Mount | ￥19.92481 | 在线订购 |
 | | CG7470MS | 陶瓷气体放电管（GDT）-过压过流保护器件 | GDT470V1KASURFACEMOUNT | ￥7.11534 | 在线订购 |
| | CG790MS | 陶瓷气体放电管（GDT）-过压过流保护器件 | GDT90V1KASURFACEMOUNT | 在线订购 | |
| | CG775MS | 陶瓷气体放电管（GDT）-过压过流保护器件 | GDT75V1KASURFACEMOUNT | ￥17.47222 | 在线订购 |
 | | CG6470SM | 陶瓷气体放电管（GDT）-过压过流保护器件 | GDT470V3KASURFACEMOUNT | ￥8.68044 | 在线订购 |
| | CG690SM | 陶瓷气体放电管（GDT）-过压过流保护器件 | GDT90V3KASURFACEMOUNT | ￥9.46863 | 在线订购 |
| | CG6600SM | 陶瓷气体放电管（GDT）-过压过流保护器件 | GDT600V3KASURFACEMOUNT | ￥22.12369 | 在线订购 |
