USB Type-C™ 连接器和电缆组件
Molex 推出 Type-C 通用串行总线 (USB) 屏蔽式 I/O 电缆组件、插头和插座（USB Type-C™ Connectors and Cable Assemblies）
发布时间：2018-06-14

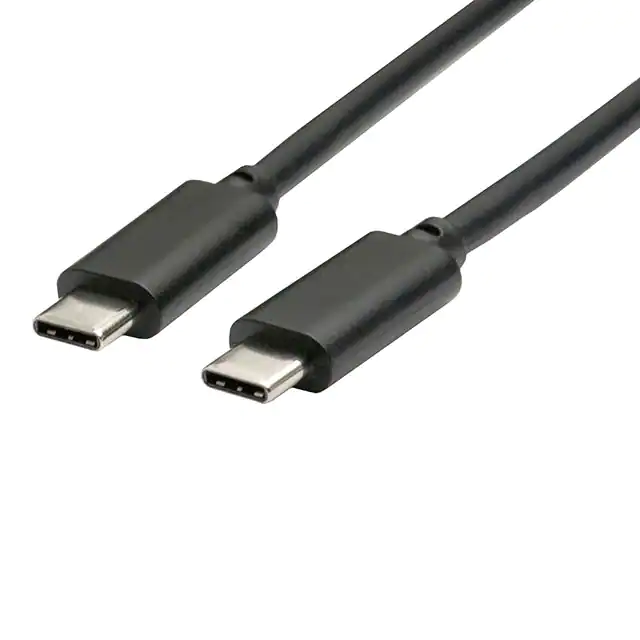

Molex 更紧凑的 USB Type-C 连接器在节省更多 PCB 空间的同时，支持数据、消费电子和其它 I/O 应用中的高频率配接。 USB Type-C 连接器包括插头或插座，并以 6 种不同的黑色或白色 C 型电缆提供。
USB Type-C™ 连接器和电缆组件特性
插头和插座支持 5 A 电流
相对额定电流为 1.8 A 的 micro-USB 2.0，电池充电时间减少了 64%
插座的中间板连接器采用“舌”型设计
可确保高可靠性，同时防止损坏连接器
耐高温尼龙模内注塑插座外壳
增加了连接器强度，减少中间板和端子之间潜在短路的可能
电缆插头上的单体金属壳
易于识别和区分，避免与非 Type-C USB 电缆混淆
插头外壳和支架之间的聚酯材料
防止配接期间发生电气短路
插头上的高正向力端子设计
稳定电气性能，支持更高的载流能力，减小温度上升
符合 USB 2.0 和 3.1 速度标准的电缆选择
适合各种不同的用户，具体取决于应用要求
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

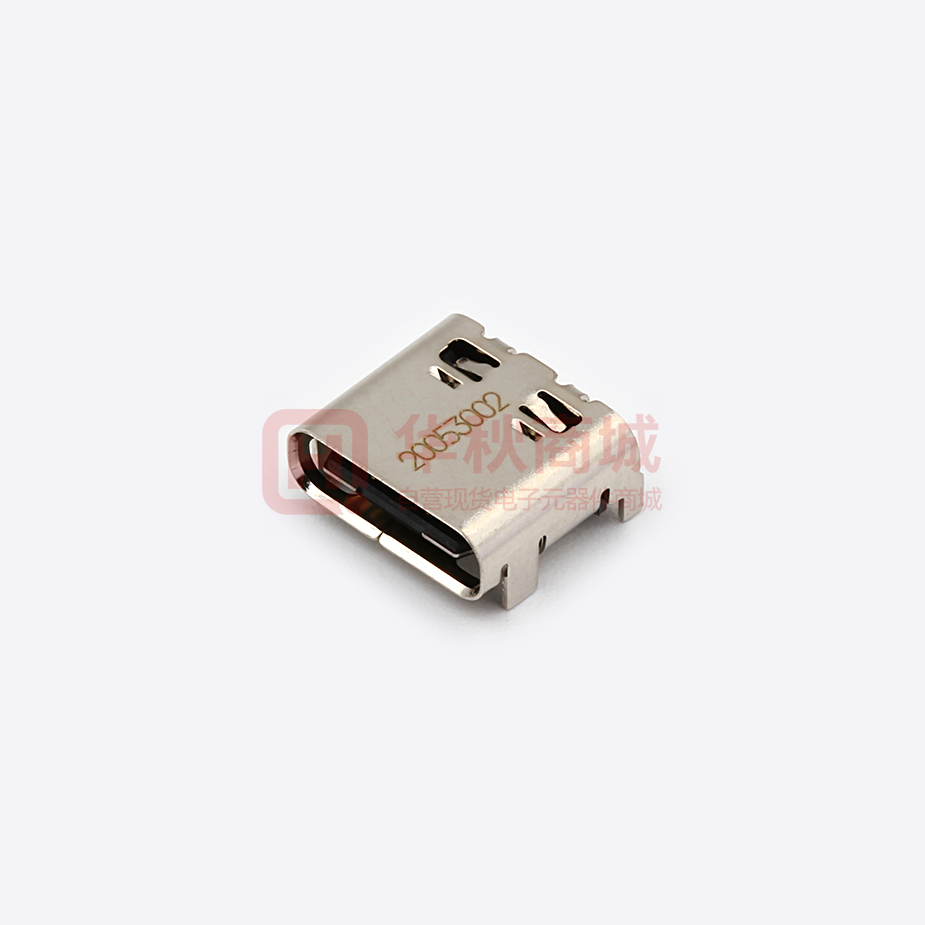

 | | 1054500101 | USB连接器-连接器 | USB Type C 座子，卧贴，TOP MOUNT | ￥4.80600 | 在线订购 |
 | | 0687980005 | 线材/电缆-线缆及配套 | UNIVERSALSERIALBUS(USB)SHIEL | 在线订购 | |
 | | 0687980002 | 线材/电缆-线缆及配套 | UNIVERSALSERIALBUS(USB)SHIEL | 在线订购 | |
 | | 0687980004 | 线材/电缆-线缆及配套 | UNIVERSALSERIALBUS(USB)SHIEL | 在线订购 | |
 | | 1054440001 | USB连接器-连接器 | CONNPLUGUSBC3.1BRDEDGE | ￥8.15400 | 在线订购 |
 | | 0687980001 | 线材/电缆-线缆及配套 | UNIVERSALSERIALBUS(USB)SHIEL | 在线订购 | |
| | 0687980003 | 线材/电缆-线缆及配套 | UNIVERSALSERIALBUS(USB)SHIEL | 在线订购 | |

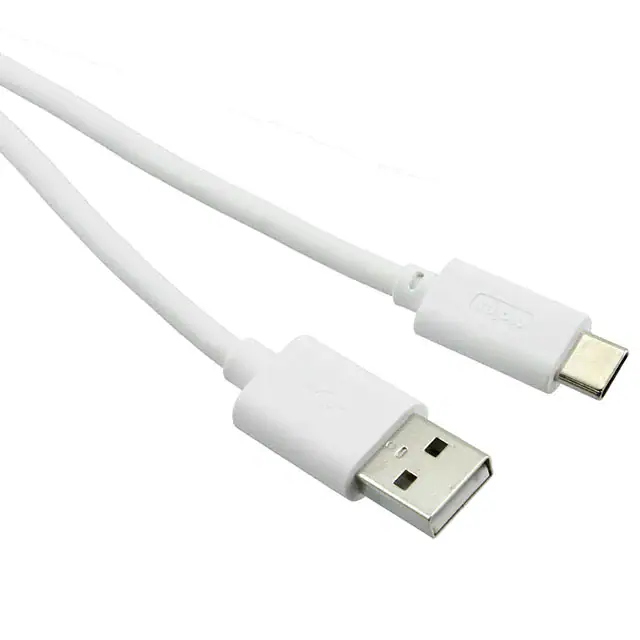

 | | 0687980006 | 线材/电缆-线缆及配套 | USB 3.1, Superspeed+ Cable A Male to C Male 1.97' (600mm) Shielded | 在线订购 |
