ZLH 系列电容器
Rubycon 的 ZLH 系列电容器（ZLH Series Capacitors）具有超低阻抗和长使用寿命
发布时间：2018-06-14
Rubycon 的 ZLH 系列设计用于需要长使用寿命的应用，在 105 °C 下寿命达 6,000 至 10,000 小时。 这些器件具有出色的电容、ESR 和漏泄电流稳定性。 Rubycon 推出的型号介于 6.3 V 至 100 V，温度范围为 -40 °C 至 105 °C。 所有 Rubycon 零件均符合 RoHS 规范。
ZLH 系列电容器特性
额定电压范围：6.3 VDC至 100 VDC
电容：8.2 μF 至 8,200 μF
直径：5 mm 到 18 mm
高度：11 mm 到 40 mm
ZLH 系列电容器应用
电源
照明
LED
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 35ZLH100MEFC6.3X11 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D6.3xL11mm 100µF ±20% Ф6.30 x 11.00mm 35V 94mΩ 540mA 6000Hrs@105℃ | ￥0.39150 | 在线订购 |

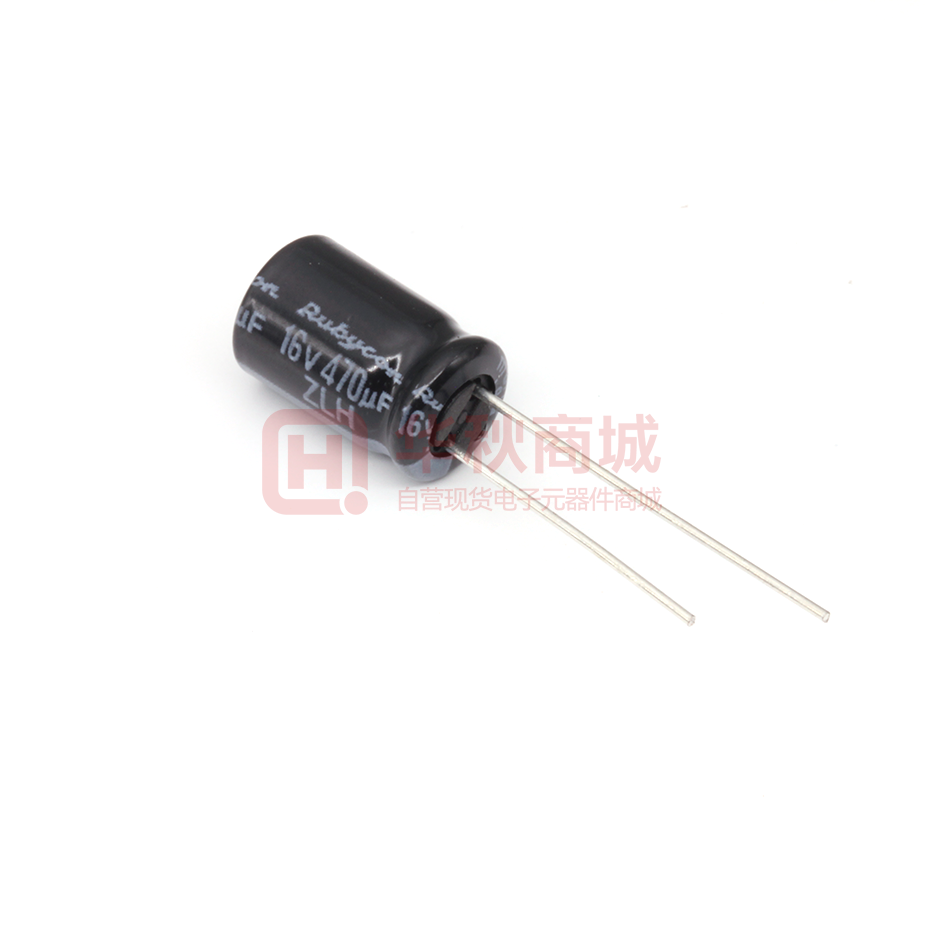

 | | 16ZLH470MEFC8X11.5 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D8xL11.5mm 470µF ±20% Ф8.00 x 11.50mm 16V 56mΩ 945mA 8000Hrs@105℃ | ￥0.60016 | 在线订购 |

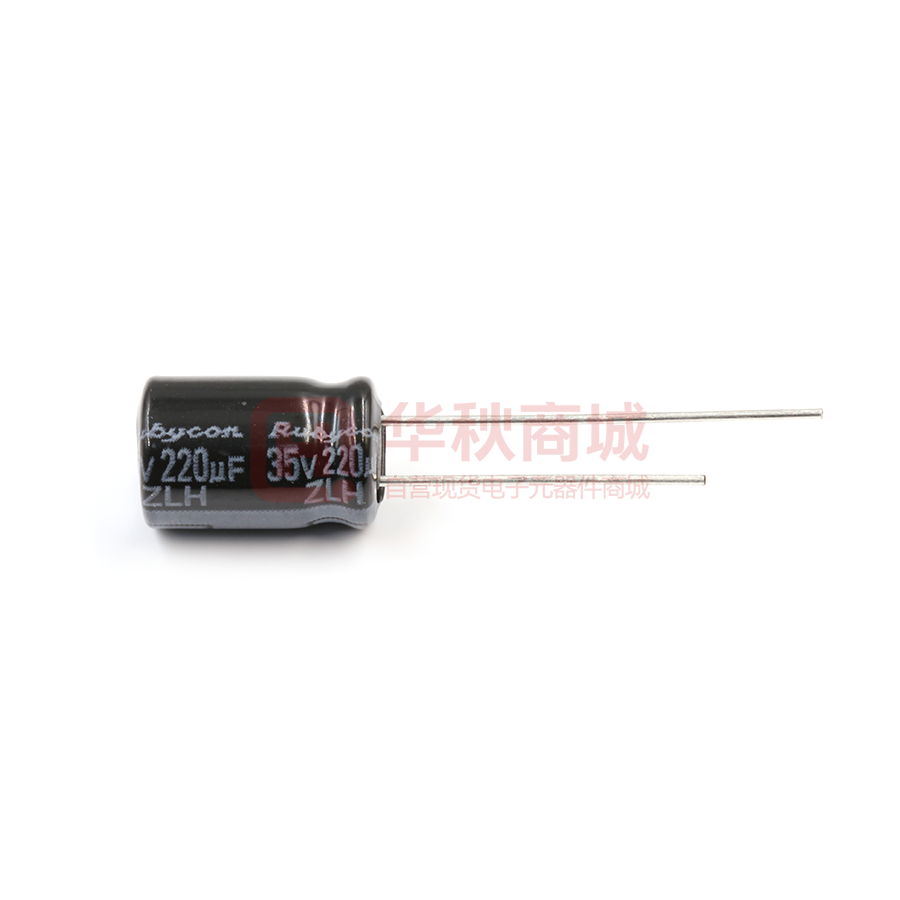

 | | 35ZLH220MEFC8X11.5 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D8xL11.5mm 220µF ±20% Ф8.00 x 11.50mm 35V 56mΩ 945mA 8000Hrs@105℃ | ￥0.56949 | 在线订购 |
 | | 25ZLH470MEFC10X12.5 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D10xL12.5mm 470µF ±20% Ф10.00 x 12.50mm 25V 39mΩ 1.33A 10000Hrs@105℃ | ￥0.93550 | 在线订购 |
 | | 10ZLH1000MEFC10X12.5 | 直插铝电解电容-电容器 | CAP ALUM 1000UF 20% 10V RADIAL | ￥0.91000 | 在线订购 |

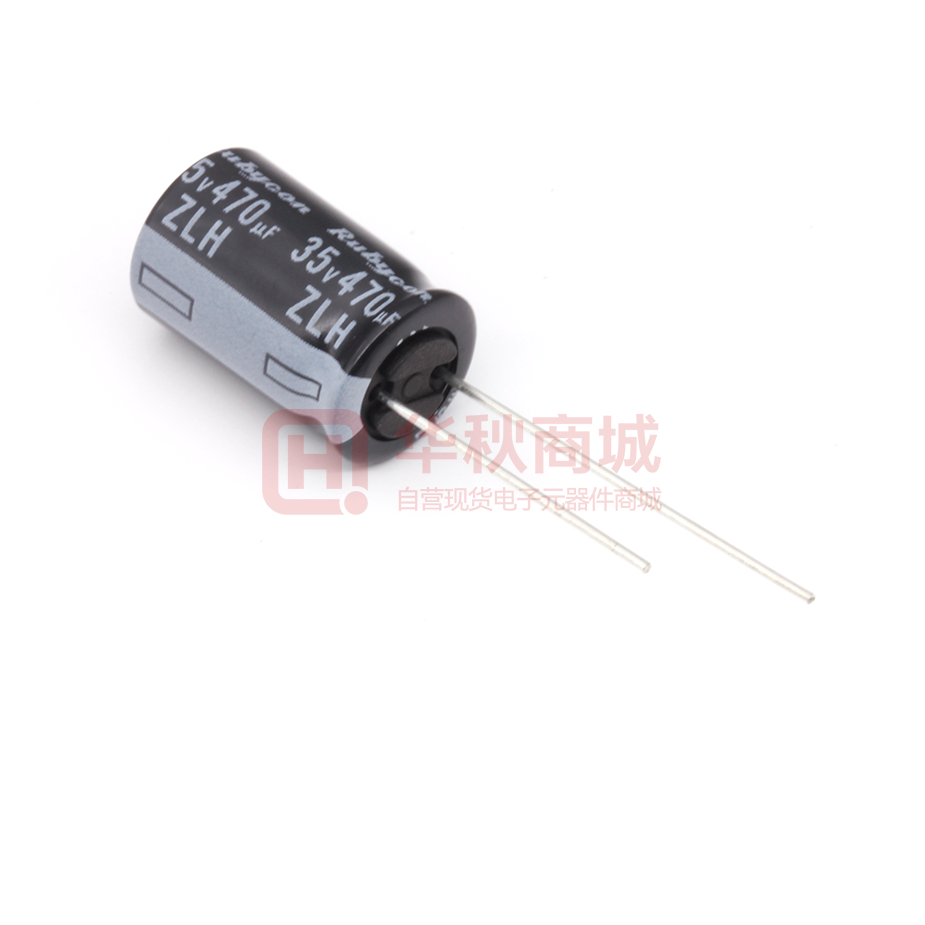

 | | 35ZLH470MEFC10X16 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D10xL16mm 470µF ±20% Ф10.00 x 16.00mm 35V 28mΩ 1.76A 10000Hrs@105℃ | ￥1.15420 | 在线订购 |
 | | 35ZLH680MEFC10X23 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D10xL23mm 680µF ±20% Ф10.00 x 23.00mm 35V 18mΩ 2.25A 10000Hrs@105℃ | ￥1.58879 | 在线订购 |

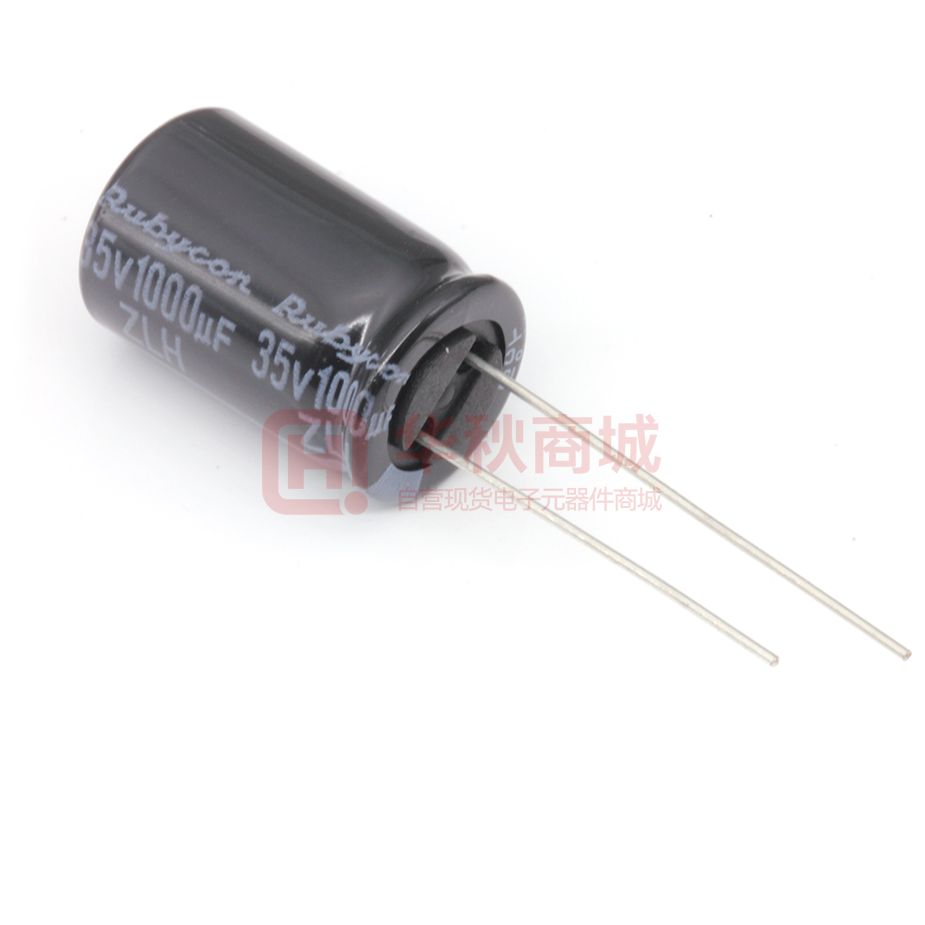

 | | 35ZLH1000MEFC12.5X20 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D12.5xL20mm 1mF ±20% Ф12.50 x 20.00mm 35V 17mΩ 2.48A 10000Hrs@105℃ | ￥2.28431 | 在线订购 |
 | | 25ZLH2200MEFC12.5X30 | 直插铝电解电容-电容器 | 2200µF 25V Aluminum Capacitors Radial, Can 10000 Hrs @ 105°C | ￥3.55320 | 在线订购 |
 | | 6.3ZLH220MEFCTA5X11 | 直插铝电解电容-电容器 | CAP ALUM 220UF 20% 6.3V RADIAL | 在线订购 |
