ADN4650/1/2 双通道 LVDS 隔离器
Analog Devices ADN4650/ADN4651/ADN4652 是信号隔离式、低压差分信号发送 (LVDS) 缓冲器（ADN4650/1/2 Dual-Channel LVDS Isolators），工作频率高达 600 Mbps
发布时间：2018-06-14
Analog Devices ADN4650/ADN4651/ADN4652 是信号隔离式、低压差分信号发送 (LVDS) 缓冲器，具有较低抖动，工作频率高达 600 Mbps。
这些器件集成了 Analog Devices iCoupler® 技术，增强了高速工作能力，提供了符合 TIA/EIA-644-A 规范的 LVDS 驱动器和接收器电流隔离能力。 这一技术可对 LVDS 信号链实现直接隔离。
为了实现高速工作与低抖动，LVDS 和隔离器电路依赖 2.5 V 电源。 集成式片载低压差稳压器 (LDO) 可从外部 3.3 V 电源提供所需的 2.5 V 电压轨。 这些器件完全指定工作在宽工业温度范围内，采用 20 引脚的宽基体 SOIC 封装具有 5 kVRMS 隔离能力，采用 20 引脚的SSOP 封装具有 3.75 kVRMS 隔离能力。
采用了多个通道配置，ADN4651/ADN4652 上的 LVDS 接收器包括故障安全机构，可确保在输入浮动、短路或端接而不受驱动时相应的 LVDS 驱动器输出上产生 Logic1。
ADN4650/1/2 双通道 LVDS 隔离器特性
5 kVRMS/3.75 kVRMS LVDS 隔离器
符合 TIA/EIA-644-A LVDS 标准
多个双通道配置
高达 600 Mbps 的低抖动切换能力
4.5 ns（最大值）传播延迟
151 ps（最大值） 600 Mbps 峰峰抖动
100 ps（最大值）脉冲偏斜
600 ps（最大值）器件间偏斜
2.5 V 或 3.3 V 电源
-75 dBc 电源纹波抑制和毛刺
±8 kV IEC 61000-4-2 隔离栅 ESD 保护
高共模瞬态抗扰度：>25 kV/μs
具 600 Mbps PRBS，符合 EN55022 B 类放射辐射限制
安全和监管认可（20 引脚 SOIC 封装）
UL（申请中）：5000 VRMS 持续 1 分钟，符合 UL 1577
CSA 5A 元件认可通知（申请中）
VDE 认证（申请中）
DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
VIORM = 424 V 峰值
故障保护高输出，适于开路、短路和输入条件
工作温度范围：-40 °C 至 125 °C
封装和隔离选择
3.75 kVRMS 采用高度集成的 20 引线 SSOP
5 kVRMS 采用 20 引脚 SOIC，7.8 mm 爬电/净空
ADN4650/1/2 双通道 LVDS 隔离器应用
模拟前端 (AFE) 隔离
数据平面隔离
隔离式高速时钟和数据链路
针对 LVDS 提供隔离式串行外设接口 (SPI)
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADN4650BRSZ-RL7 | 数字隔离器-信号隔离器件及模块 | DGTLISO3.75KV2CH20SSOP | 在线订购 | |
 | | ADN4650BRWZ-RL7 | 数字隔离器-信号隔离器件及模块 | General Purpose Digital Isolator 5000Vrms 2 Channel 600Mbps 25kV/µs CMTI 20-SOIC (0.295", 7.50mm Width) | ￥75.15720 | 在线订购 |
| | ADN4651BRWZ | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV2CHGENPURP20SOIC | 在线订购 | |
| | ADN4650BRSZ | 数字隔离器-信号隔离器件及模块 | DGTLISO3.75KV2CH20SSOP | 在线订购 | |
| | ADN4652BRWZ-RL7 | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV2CHGENPURP20SOIC | 在线订购 | |
| | ADN4650BRWZ | 数字隔离器-信号隔离器件及模块 | DGTL ISO 5KV 2CH GEN PURP 20SOIC | 在线订购 | |
| | ADN4652BRWZ | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV2CHGENPURP20SOIC | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | EVAL-ADN4651EB1Z | 开发板/评估板/验证板（废弃） | EVALBOARDFORADN4651 | 在线订购 | |
 | | EVAL-ADN4650EB1Z | 开发板/评估板/验证板（废弃） | EVALBOARDFORADN4650 | 在线订购 | |

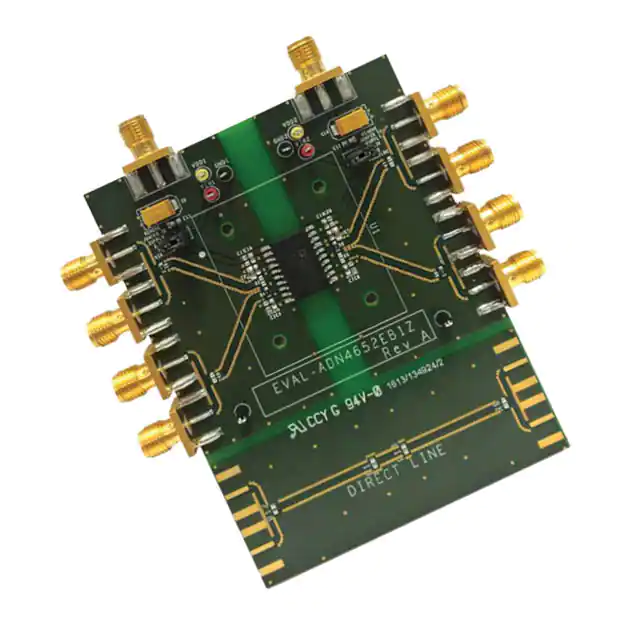

 | | EVAL-ADN4652EB1Z | 开发板/评估板/验证板（废弃） | EVALBOARDFORADN4652 | 在线订购 | |
 | | EVAL-CN0388-FMCZ | 开发板/评估板/验证板（废弃） | EVALBOARDLVDS18BIT5MSPSDAS | 在线订购 |
