    集成了 TrEOS ESD 保护的共模滤波器

    集成了 TrEOS ESD 保护的共模滤波器

    NXP 的共模滤波器(Common-Mode Filters with Integrated TrEOS ESD Protection)是一种针对高速数据通信中 EMI 和 ESD 问题的解决方案

    发布时间:2018-06-14

    Nexperia's 的新型共模滤波器具有集成 TrEOS ESD 保护功能,可避免各种高速有线通信标准列出的电磁干扰 (EMI),如 USB3.1、HDMI2.0,以及采用 LTE、Wi-Fi 和蓝牙等常见移动频段的 MIPI M-PHY 标准,从而实现无干扰通信。 此外,还能在原有封装的情况下用作的独立 ESD 保护器件,这样即使在 PCB 设计的最后关头也能更改设计,从而最大限度提高设计灵活性并缩短设计周期。

    一个完美的 ESD 保护器件有三个关键参数︰

    • 坚固耐用,可抵御 ESD 脉冲

    • 低箝位 / 动态电阻,可保护系统芯片

    • 低电容,可保持出色的信号完整性

    虽然有些应用仅要求在其中一个或两个方面具有良好性能,但对于最新的高速接口而言,在这三个参数方面均具有最优性能已成为关键要求。 直到最近,改进其中一个参数还会给其它参数带来不利影响。 为解决这一难题,NXP 开发出一种全新 ESD 技术——TrEOS 保护技术,该技术在所有三个参数方面均达到了基准性能。


    集成了 TrEOS ESD 保护的共模滤波器特性

    特性

    • 不仅具有最佳射频性能和共模抑制性能,而且技术上先进的解决方案能确保无干扰有线和无线通信、很高的系统级 ESD 抵抗能力。

    • 一种集成解决方案(滤波器加上 ESD 保护),可节省空间并实现极低的设计总成本

    • 极高灵活性、快速面市以及在相同封装中的集成解决方案(具有 ESD 的 PCMF)和独立 ESD 保护 (PESD ),实现了即使产品发布后解决方案被采纳的情况下,也无需重新设计即可轻松互换


    优势

    • 适用于众多高速接口︰USB3.1、HDMI2.0、MIPI、CSI 和 DSI

    • 当为铁氧体增加 14 GHz 通频带 ESD 保护时,不会出现铁氧体饱和,且相比基于氮化镓还是基于铁氧体基的解决方案都具有极宽的差分模式通频带

    • 相比其它所有的共模滤波器,具有最低 ESD 箝位电压︰实现了高于 15 kV 的系统级 ESD 耐受能力,甚至用于最敏感的 USB3.1 收发器也能达到这一性能

    • 在所有 USB3 共模滤波器的 2.5 GHz 和 5 GHz 频率下,实现了 USB3.1 基带的最强共模抑制能力

    • 利用 PCMF1USB3S,可很容易地与新型 USB Type-C 连接器进行射频布线

    • 唯一一种在同一封装中实现了共模滤波器和独立 ESD 保护的解决方案

    Common-Mode Filters
    图片数据手册产品型号产品分类产品描述价格操作

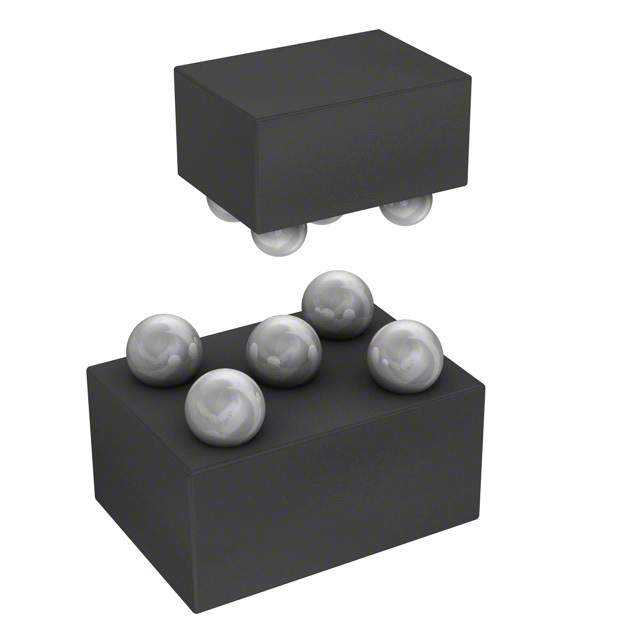

    PCMF1USB3SZ共模电感-电感器共模电感 3Ω Original WLCSP5¥2.02922在线订购
    PCMF1HDMI2SZ共模电感-电感器共模电感 3Ω Original WLCSP5在线订购

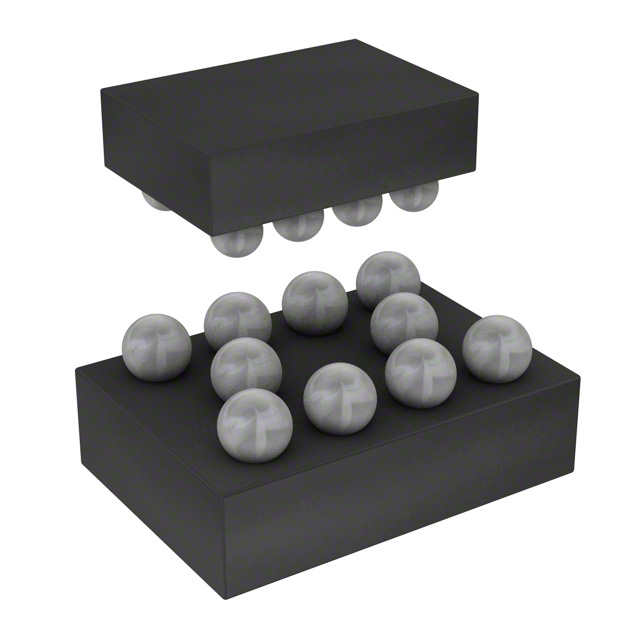

    PCMF2USB3SZ共模电感-电感器共模电感 3Ω Original WLCSP10¥4.43880在线订购

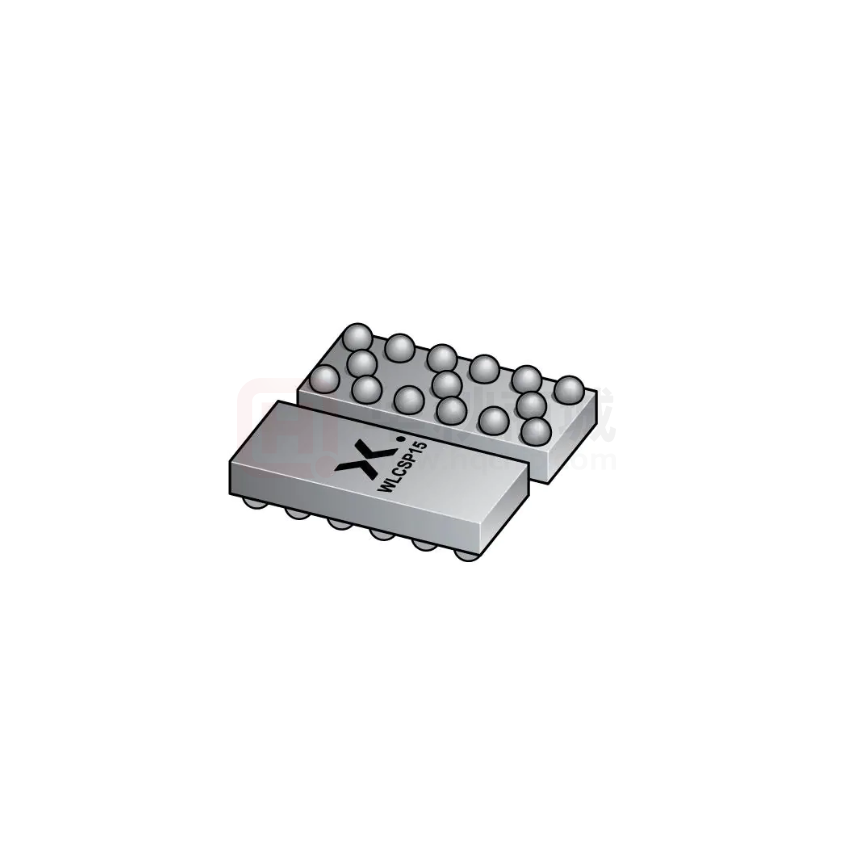

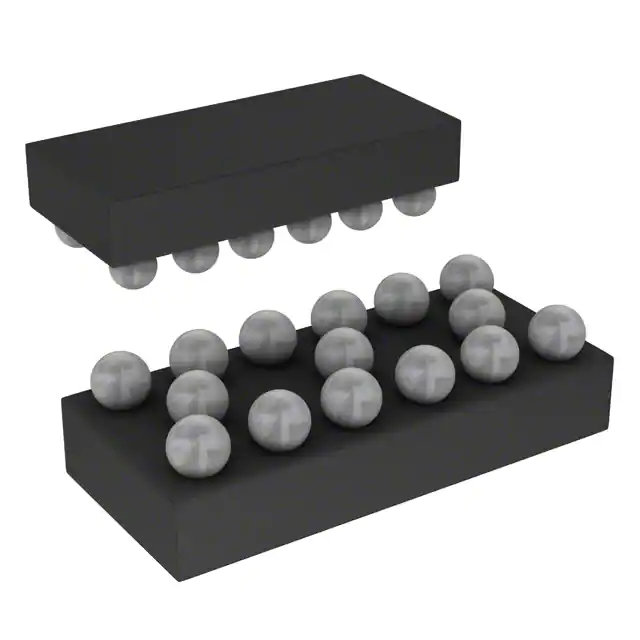

    PCMF3HDMI2SZ共模电感-电感器共模电感 3Ω Original WLCSP15在线订购
    PCMF2HDMI2SZ共模电感-电感器共模电感 3Ω Original WLCSP10在线订购
    PCMF3USB3SZ共模电感-电感器共模电感 3Ω Original WLCSP15在线订购
    TVS Diodes
    图片数据手册产品型号产品分类产品描述价格操作
    PESD1USB3SZESD抑制器/TVS二极管-过压过流保护器件ESD VBR(Min)=6 V IPP=8 A WLCSP5¥1.56806在线订购
    PESD2USB3SZESD抑制器/TVS二极管-过压过流保护器件ESD VBR(Min)=6.0 V IPP=8 A WLCSP10¥1.70740在线订购
    PESD3USB3SZESD抑制器/TVS二极管-过压过流保护器件ESD VBR(Min)=6 V IPP=8 A WLCSP15在线订购
