    高功率电流检测电阻器

    高功率电流检测电阻器

    Bourns® Model CSS 系列(High-Power Current Sense Resistors)有二端子和四端子两种选择

    发布时间:2018-06-14

    Bourns 很高兴宣布推出其最新的电流检测电阻器系列——Mode CSS 系列。 这是 Bourns 的高功率电流检测电阻器系列,采用金属元件制成。
    Bourns Model CSS 系列有二端子和四端子两个选择。 常用的二端子型号提供三种封装尺寸:5930、3920 和 2512 (6332 公制)。 随着电阻值降低至 0.5 mΩ,每个系列将拥有多种低阻选择且额定功率可高达 9W。
    由于电流检测电阻器的高测量精度和相对于其他技术的较低成本,它变得越来越流行。 这些电阻器能检测电流并将其转换为易于测量的与通过该器件的电流成正比的电压。
    四端子型号的设计适合用于高精度四线 Kelvin 电阻测量。 在 20°C  至 60°C  温度范围内,其金属合金电流检测元件能够实现低热 EMF 和低至 50 PPM°C 的TCR。

    高功率电流检测电阻器特性

    • 带电子束焊接金属片

    • 较高功率

    • 出色的长期稳定性

    • 低电阻、 低 TCR

    • 低热 EMF

    • 符合 RoHS 规范

    高功率电流检测电阻器应用

    1. 电流检测

    2. 分压设备

    3. 电池管理系统

    4. 电源模块

    5. 变频器

    6. 工业

    High-Power Current Sense Resistors
    图片数据手册产品型号产品分类产品描述价格操作

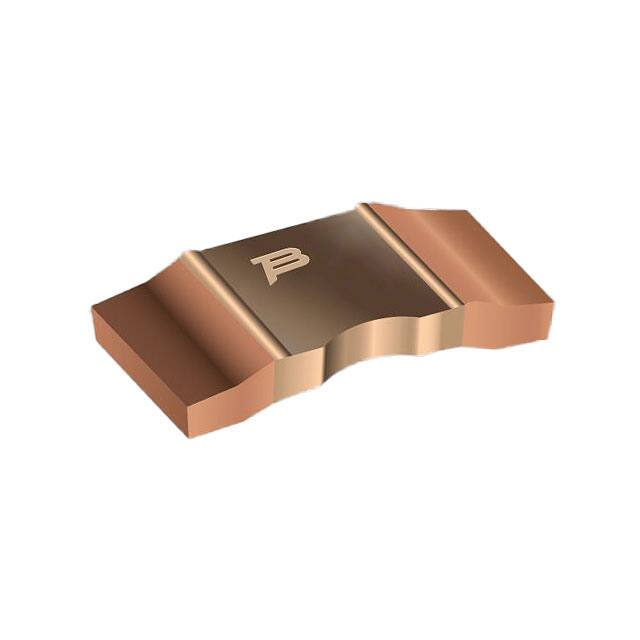

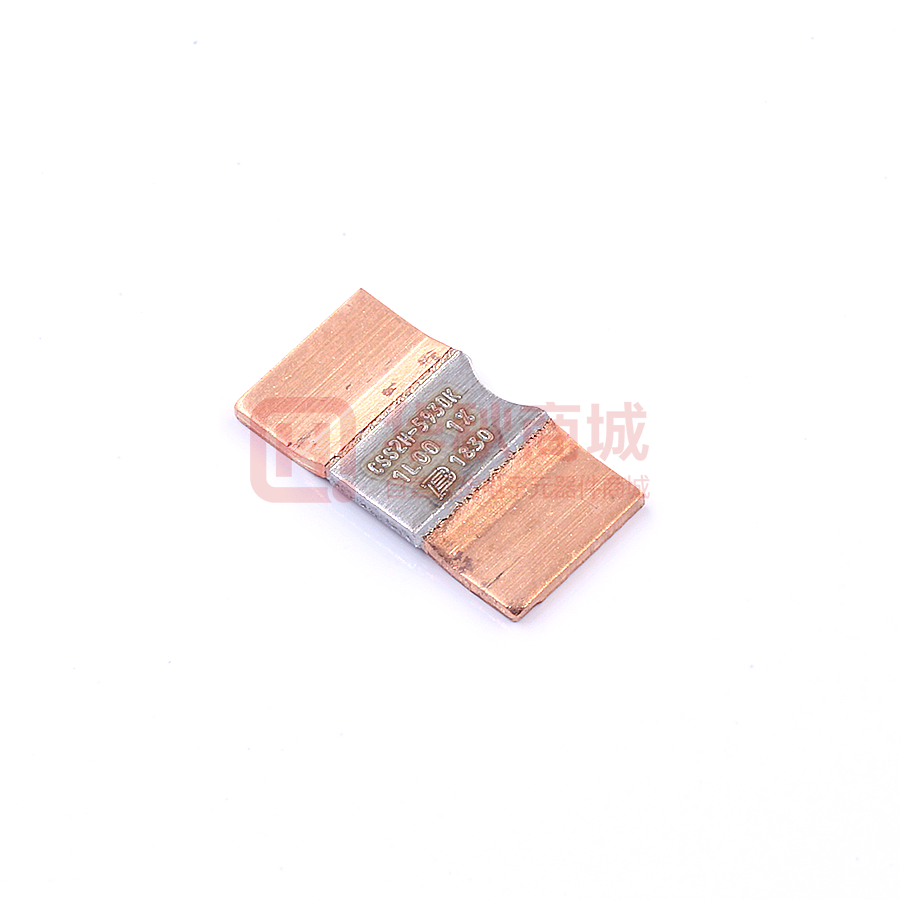

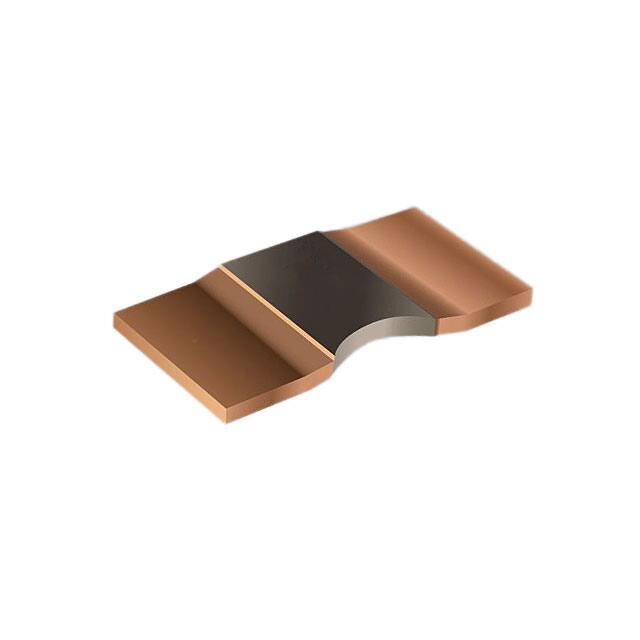

    CSS2H-2512R-1L00F贴片电阻-电阻器贴片电阻 2512 1mΩ ±1% 5W ±50ppm/℃¥3.40200在线订购
    CSS2H-2512K-3L00F电流采样电阻-电阻器电流采样电阻 MPCS-RES_6.35X3.05MM_SM 3mΩ ±1% ±75ppm/℃ 4W¥1.83700在线订购
    CSS2H-2512K-2L00F贴片电阻-电阻器贴片电阻 2512 2mΩ ±1% 5W ±50ppm/℃¥1.07870在线订购
    CSS2H-3920R-L200F贴片电阻-电阻器贴片电阻 3920 200μΩ ±1% 12W ±50ppm/℃¥8.42400在线订购
    CSS4J-4026R-L500F电流采样电阻-电阻器电流采样电阻 MPCS-RES_10.06X6.6MM_SM 500μΩ ±1% ±100ppm/℃¥20.68197在线订购
    CSS4J-4026K-2L00F贴片电阻-电阻器Res Metal Strip 4026 0.002 Ohm 1% 4/6W ±75ppm/°C Pad SMD Automotive T/R¥14.17866在线订购
    CSS2H-3920K-2L00F贴片电阻-电阻器贴片电阻 3920 2mΩ ±1% 6W ±75ppm/℃¥4.81516在线订购
    CSS2H-5930R-L500F电阻器电阻器 500µΩ ±1% 8W ±50ppm/℃ Nonstandard¥14.76987在线订购
    CSS2H-3920R-1L00F电阻器电阻器 1mΩ ±1% 8W ±50ppm/℃ 3920¥5.14080在线订购
    CSS2H-3920R-L500F贴片电阻-电阻器贴片电阻 3920 500μΩ ±1% 9W ±50ppm/℃¥2.85120在线订购
    CSS2H-5930K-1L00F电流采样电阻-电阻器电流采样电阻 5931 1mΩ ±1% ±75ppm/℃ 9W¥5.71199在线订购
    CSS2H-2512R-L500F电流采样电阻-电阻器电流采样电阻 MPCS-RES_6.35X3.05MM_SM 500μΩ ±1% ±100ppm/℃ 6W¥4.02073在线订购
    CSS2H-5930K-3L00F贴片电阻-电阻器RES 0.003 OHM 1% 6W 5930¥15.86932在线订购
    CSS4J-4026R-1L00F电流采样电阻-电阻器电流采样电阻 4026¥5.02642在线订购
