TVS 二极管 - AEC-Q101 汽车级鉴定 1500 W - TP1.5KE 系列
Littelfuse TVS 二极管(TVS Diodes - AEC-Q101 Automotive Qualified 1500 W - TP1.5KE Series)为汽车电子产品和便携式设备提供坚固耐用的 DC 电源保护和 ESD 保护
发布时间:2018-06-14

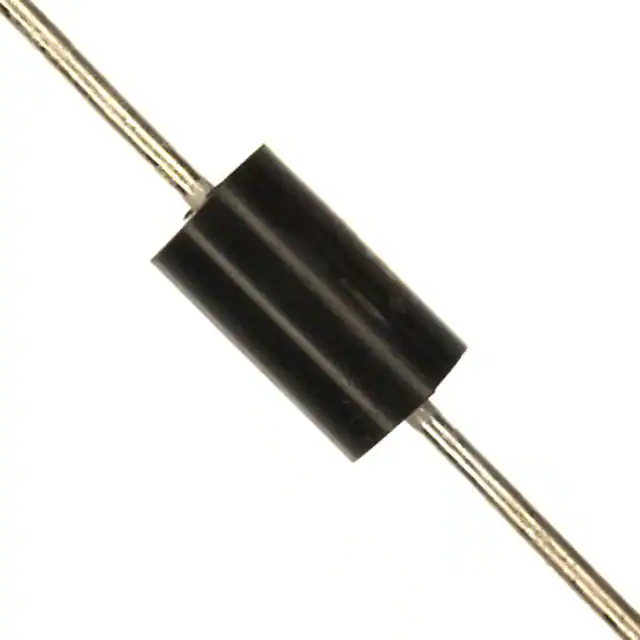

Littelfuse 的 TVS 二极管用于敏感型电子设备,使其免受负载突降及其它瞬态电压现象引起的电压瞬态危害。 Littelfuse 符合 AEC-Q101 规范的 TP1.5KE 系列汽车瞬态电压抑制 (TVS) 二极管提供 1500 W 峰值脉冲功率耗散,采用标准的 DO-201 轴向引线封装。 其高额定峰值脉冲功率耗散有助于电源系统通过 ISO7637-2 国际标准的浪涌测试,该标准是广泛用于汽车行业的基本瞬变规范。
TP1.5KE 系列的应用包括汽车电子产品,如电子控制单元、传感器、娱乐系统和车身控制模块 (BCM) 中的 DC 线路保护和 ESD 保护,也非常适用于保护电信、计算机、工业和便携式消费电子应用中的 I/O 接口、VCC 总线和其它易损坏电路。
TVS 二极管 - AEC-Q101 汽车级鉴定 1500 W - TP1.5KE 系列特性
通过高可靠性应用和汽车级 AEC Q101 资质认可
DO-201 封装的玻璃钝化芯片结
在 10/1000 μs 波形下拥有 1500 W 峰值脉冲功率,重复速率(占空比):0.01%
快速响应时间:通常小于 1.0 ps(0 V 到 BV 最小值)
出色的箝位能力
典型失效模式可在超出规定电压或电流时提供短路保护
按照 JEDEC JESD201A 标准中表 4a 和 4c 的规定进行锡须测试
IEC-61000-4-2 ESD 30 kV(空气)、30 kV(接触)
符合 IEC 61000-4-2 标准的数据线路 ESD 保护器件
符合 IEC 61000-4-4 标准的数据线路 EFT 保护器件
低增量浪涌电阻
耐高温回流焊接保证:260 °C/10 秒/0.375" (9.5 mm) 引线长度,5 磅 (2.3 kg) 的张力
VBR @ tJ= VBR @ 25 °C x (1+αT x (TJ - 25))(αT:温度系数,典型值为 0.1%)
塑料封装可燃性等级符合 UL V-0
雾锡,无铅镀
无卤素且符合 RoHS 规范
采用无铅 E3(第 2 级互连无铅),端子表面处理材料是锡 (Sn) (IPC/JEDEC J-STD-609A.01)
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| TP1.5KE18CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE15.3WVM25.2VCAEC-Q | ¥2.67683 | 在线订购 | |
| TP1.5KE30CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 25.6WVM 41.4VC AEC-Q | ¥3.86370 | 在线订购 | |
| TP1.5KE12A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE10.2WVM16.7VCAEC-Q | 在线订购 | ||
| TP1.5KE12CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE10.2WVM16.7VCAEC-Q | 在线订购 | ||
| TP1.5KE22CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE18.8WVM30.6VCAEC-Q | 在线订购 | ||
| TP1.5KE27A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 23.1WVM 37.5VC AEC-Q | 在线订购 | ||
| TP1.5KE33CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE28.2WVM45.7VCAEC-Q | ¥2.67683 | 在线订购 | |
| TP1.5KE24A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE20.5WVM33.2VCAEC-Q | 在线订购 | ||
| TP1.5KE47A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE40.2WVM64.8VCAEC-Q | 在线订购 | ||
| TP1.5KE22A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE18.8WVM30.6VCAEC-Q | 在线订购 | ||
| TP1.5KE16A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE13.6WVM22.5VCAEC-Q | ¥2.67683 | 在线订购 | |
| TP1.5KE27CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 23.1WVM 37.5VC AEC-Q | 在线订购 | ||
| TP1.5KE39A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE33.3WVM53.9VCAEC-Q | ¥2.67683 | 在线订购 | |
| TP1.5KE33A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE28.2WVM45.7VCAEC-Q | 在线订购 | ||
| TP1.5KE24CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE20.5WVM33.2VCAEC-Q | ¥2.01705 | 在线订购 | |
| TP1.5KE16CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE13.6WVM22.5VCAEC-Q | ¥2.67683 | 在线订购 | |
| TP1.5KE13CA | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 11.1WVM 18.2VC AEC-Q | 在线订购 | ||
| TP1.5KE18A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE15.3WVM25.2VCAEC-Q | 在线订购 | ||
| TP1.5KE43A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE36.8WVM59.3VCAEC-Q | 在线订购 | ||
| TP1.5KE36A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE30.8WVM49.9VCAEC-Q | 在线订购 |
