TVS 二极管阵列 - 超低泄漏和电容 - SP3118 / SP3130 系列
Littelfuse 的 SP3118 / SP3130 系列 TVS 二极管阵列(TVS Diode Arrays - Ultra-Low Leakage and Capacitance - SP3118 / SP3130 Series)具有低电容,VR = 0 V 时仅 0.3 pF
发布时间:2018-06-14
SP3118 和 SP3130 系列 TVS 二极管阵列来自 Littelfuse,这两个系列均包括多个采用专有硅雪崩技术制造的背靠背 TVS 二极管,用于为可能遭受毁灭性静电放电 (ESD) 危害的电子设备提供保护。 这些坚固耐用的二极管能够安全地吸收远高于 IEC61000-4-2 国际标准规定的最高重复性静电放电 (ESD) 尖峰,且不会削弱性能。 背靠背配置能在存在 AC 信号的情况下为数据线路提供对称型 ESD 保护。
TVS 二极管阵列 - 超低泄漏和电容 - SP3118 / SP3130 系列特性
提供10 kV 接触放电和 ±15 kV 气隙放电 ESD 保护 (IEC61000-4-2)
IEC61000-4-4 EFT 保护,40 A (tP = 5/50 ns)
IEC61000-4-5(第 2 版)闪电保护,2 A (tP = 8/20 µs)
低电容,VR = 0 V 时 0.3 pF
低漏泄电流:18 V 时 50 nA

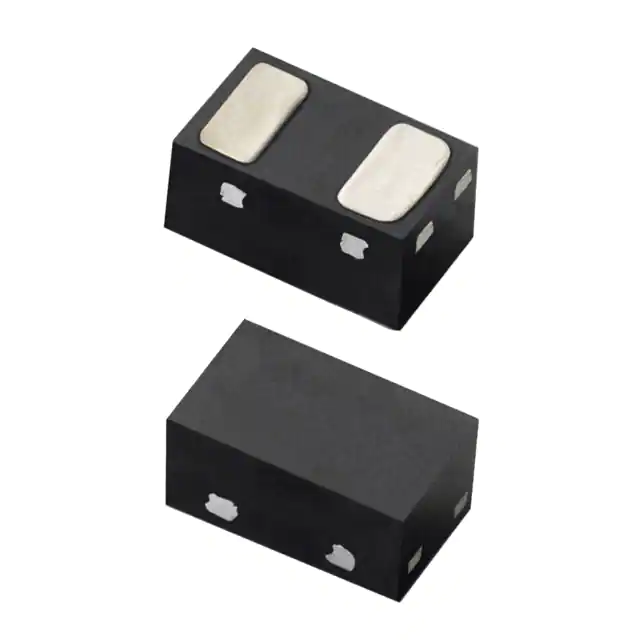

空间高效利用型 0201 和 0402 封装
无卤素,无铅,符合 RoHS 规范
MSL 1 级 (SP3118-01ETG)
TVS 二极管阵列 - 超低泄漏和电容 - SP3118 / SP3130 系列应用
平板电脑和超极本
电子阅读器
智能手机
数码相机
MP3/PMP
机顶盒
便携式医疗设备
NFC 和 FeliCa
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| SP3130-01WTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODES28VWM0201FLIPCHIP | ¥0.83586 | 在线订购 | |
| SP3118-01WTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODES18VWM0201FLIPCHIP | ¥0.81053 | 在线订购 | |
| SP3118-01ETG | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODES18VWM38VCSOD882 | ¥0.81897 | 在线订购 | |
| SP3130-01ETG | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODES28VWM48VCSOD882 | ¥0.82742 | 在线订购 |
