HMC6300 和 HMC6301 微波收发器
Analog Devices HMC6300 和 HMC6301 毫米波接收器和发射器（HMC6300 and HMC6301 Microwave Transceivers）相对现有的解决方案具有更高的输出
发布时间：2018-06-14
Analog Devices HMC6300 和 HMC6301 SiGe 芯片组是高集成度收发器解决方案，适用于 V 波段/60 GHz 微波无线电市场，相比现有解决方案具有更高的输出功率。高集成度芯片组允许在一般吞吐率的小型蜂窝以及高吞吐量聚集应用中部署。外部 LO 能力可借助高性能 ADI 压控振荡器 (VCO)/锁相环 (PLL) 解决方案来实现一流相位噪声。
HMC6300 是采用 65 WLBGA 封装的完整毫米波发射器集成电路，工作在 57 GHz 至 64 GHz，调制带宽高达 1.8 GHz。
HMC6301 是采用 75 WLBGA 的完整毫米波接收器集成电路，包括低噪声放大器 (LNA)、镜像抑制滤波器、RF 至 IF 下变频器、IF 滤波器、I/Q 下变频器和频率合成器。HMC6301 采用 57 GHz 至 64 GHz，具有高达 1.8 GHz 的双侧调制带宽。
HMC6300 和 HMC6301 微波收发器特性
57 GHz 至 64 GHz 频段
1.8 GHz RF 带宽
8 dB 典型噪声系数
0 dB 至 70 dB 接收器增益
三线式串行数字接口
模拟和数字 RF 和 IF 增益控制
集成频率合成器
集成镜像抑制滤波器
温度传感器：片载
256 QAM 调制
HMC6300：65 WLBGA
HMC6301：75 WLBGA
HMC6300 和 HMC6301 微波收发器应用
微波无线电（60 GHz 非许可点到点无线电）
军事
测试与测量
60 GHz 传感器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | EK1HMC6350 | RF其它IC和模块-射频器件 | EVALUATIONKITASSEMBLY | 在线订购 | |

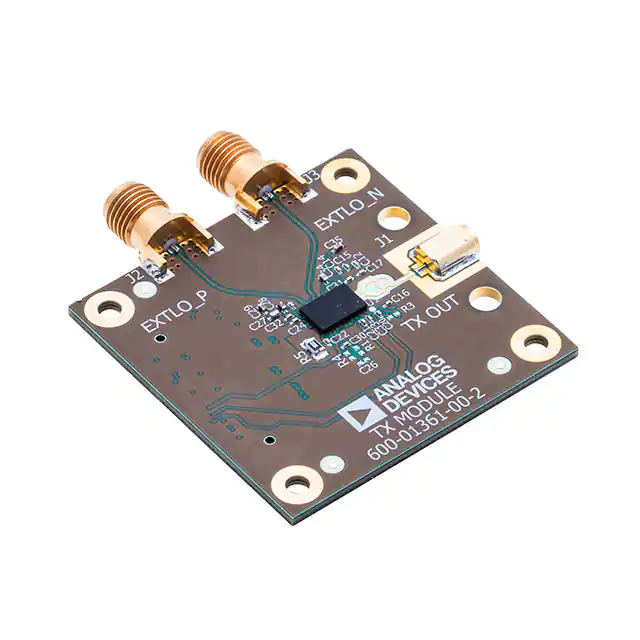

 | | EV1HMC6300BG46 | RF其它IC和模块-射频器件 | HMC6300BG46EVALUATIONPCB | 在线订购 | |

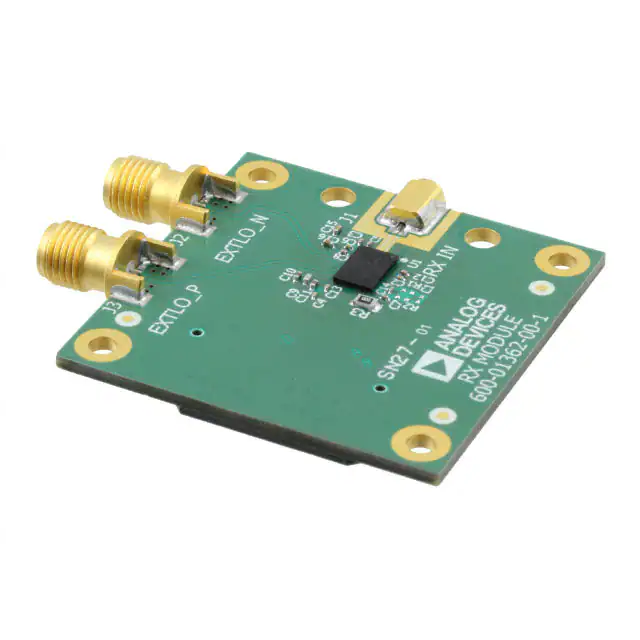

 | | EV1HMC6301BG46 | RF其它IC和模块-射频器件 | HMC6301BG46EVALUATIONPCB | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | HMC6300BG46 | RF其它IC和模块-射频器件 | ICMMWTRANSMITTER | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | HMC6301BG46 | RF其它IC和模块-射频器件 | ICRFRECEIVER57-64GHZ75WLBGA | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| HMC6300datasheet | | - |  |
