CLF-NI-D 系列功率电感器
TDK 的新 NI D 系列功率电感器(CLF-NI-D Series Power Inductors)专用于汽车电源线应用
发布时间:2018-06-14

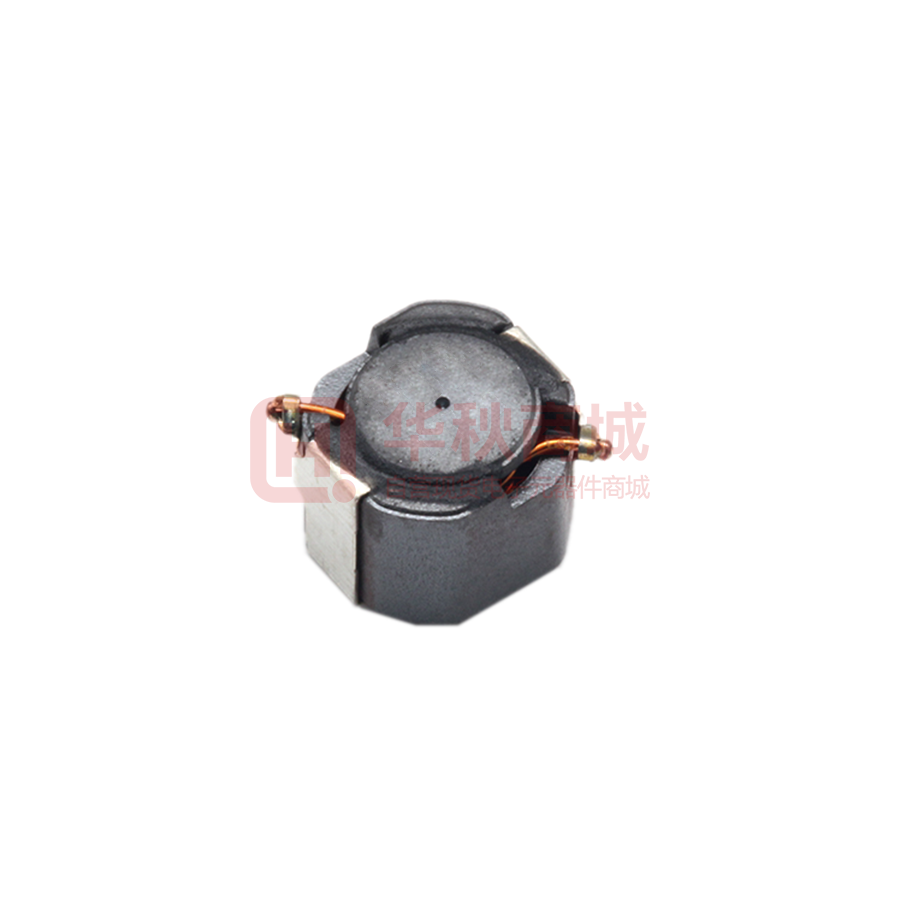

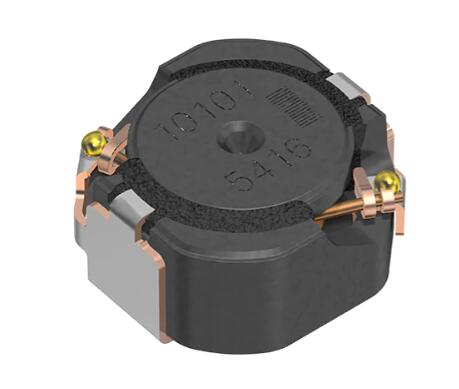

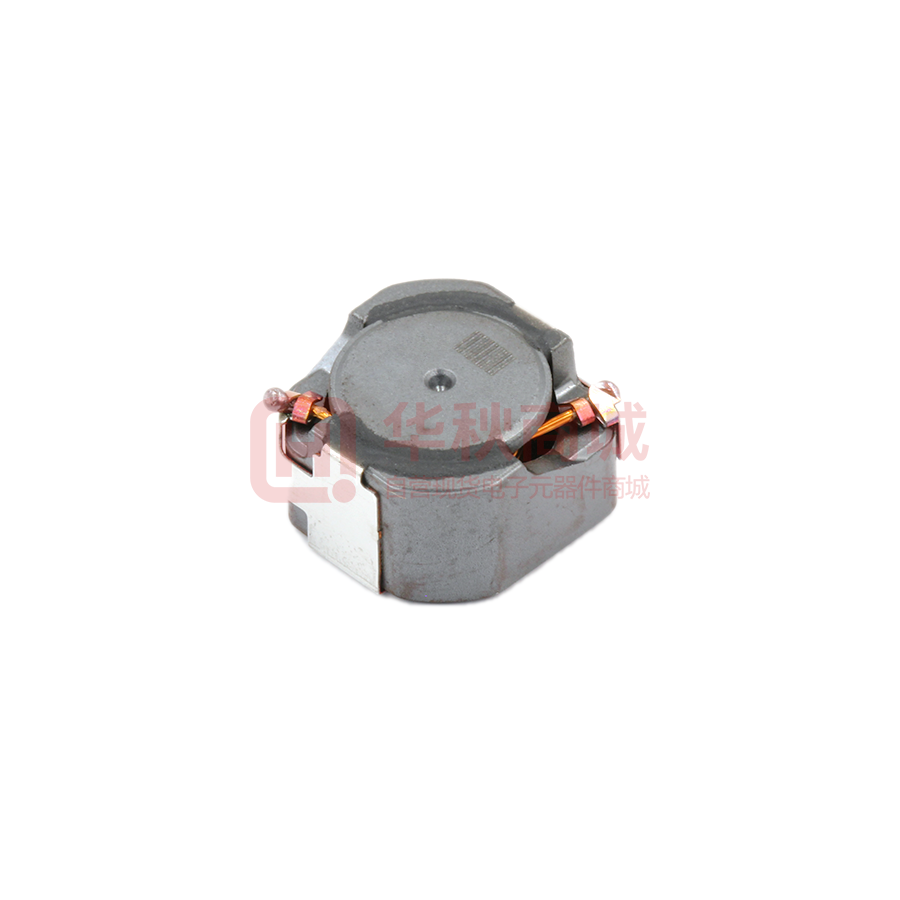

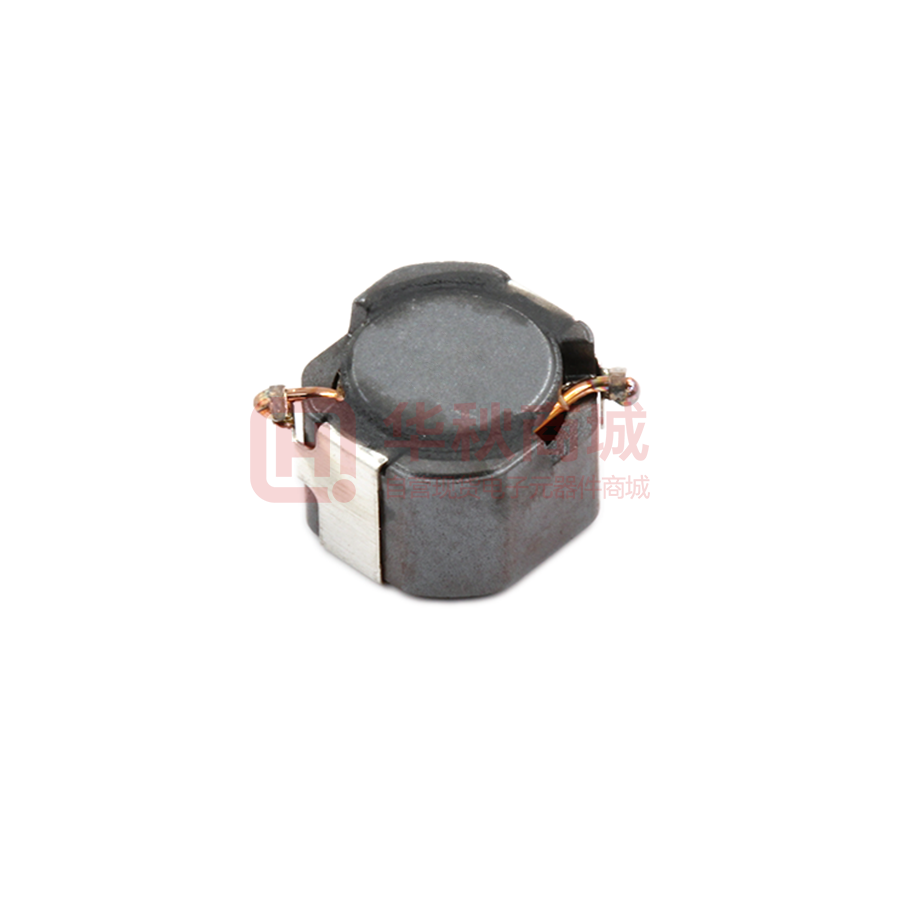

TDK 的 CLF-NI-D 功率电感器是采用磁屏蔽结构的带有铁氧体磁芯的绕线式电感器,设计用于汽车应用。该系列采用坚固耐用的高可靠性设计,由于采用了回流焊接过程中不会熔化的材料,实现了高耐热型线材和电线连接。完全自动化的制造工艺也确保 CLF-NI-D 的所有成品具备一致的高品质。CLF-NI-D 系列功率电感器可提供各种各样的外壳尺寸和电感值,符合 AEC-Q200 规范,也就是说,这些器件可在宽温度范围和极端的环境(如汽车引擎舱)中使用。
CLF-NI-D 系列功率电感器特性
坚固耐用的设计:针对汽车应用的一般性使用
高磁屏蔽结构,具有低 EMI
宽电感范围:1.0 µH 至 470 µH,E-6 系列产品线
符合 AEC-Q200 标准
-55°C 至 +150°C 的工作和存储温度范围(包括自温升)
CLF-NI-D 系列功率电感器应用
ECM/ECU
SRS 气囊
大灯模块
传输控制
动力转向控制
ADAS 等
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| CLF10060NIT-3R3N-D | 功率电感-电感器 | 固定电感器 IND_10.1X10MM_SM 3.3µH ±30% 5.8A 10.10 x 10.00mm 6.00mm 8.5mΩ - | 在线订购 | ||
| CLF10060NIT-1R0N-D | 功率电感-电感器 | 固定电感器 IND_10.1X10MM_SM 1µH ±30% 10.5A 10.10 x 10.00mm 6.00mm 5.4mΩ - | 在线订购 | ||
| CLF10060NIT-1R5N-D | 功率电感-电感器 | 固定电感器 IND_10.1X10MM_SM 1.5µH ±30% 9.3A 10.10 x 10.00mm 6.00mm 6.2mΩ - | ¥22.00770 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| CLF12577NIT-1R5N-D | 功率电感-电感器 | FIXED IND 1.5UH 10.5A 7.15 MOHM | ¥8.12889 | 在线订购 | |
| CLF12577NIT-1R0N-D | 功率电感-电感器 | 功率电感 1µH ±30% IND_12.8X12.5MM_SM 7.70mm 12.80 x 12.50mm 4.8mΩ 11.5A | 在线订购 | ||
| CLF12577NIT-3R3N-D | 功率电感-电感器 | FIXED IND 3.3UH 9.5A 10.01 MOHM | ¥8.12889 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| CLF5030NIT-2R2N-D | 功率电感-电感器 | 固定电感器 IND_5.3X5MM_SM 2.2µH ±30% 3.1A 5.30 x 5.00mm 2.70mm 30mΩ - | ¥3.88800 | 在线订购 | |
| CLF5030NIT-1R0N-D | 功率电感-电感器 | 1 µH 屏蔽 鼓芯,绕线式 电感器 3.7 A 24.7 毫欧最大 非标准 | ¥3.22691 | 在线订购 | |
| CLF5030NIT-3R3N-D | 功率电感-电感器 | 固定电感器 Nonstandard 3.3µH ±30% 2.6A 52mΩ | ¥3.11935 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| CLF6045NIT-4R7N-D | 功率电感-电感器 | 固定电感器 IND_6.3X6MM_SM 4.7µH ±30% 3.1A 6.30 x 6.00mm 4.50mm 23mΩ - | ¥3.30480 | 在线订购 | |
| CLF6045NIT-101M-D | 功率电感-电感器 | 功率电感 100µH ±20% IND_6.3X6MM_SM 4.50mm 6.30 x 6.00mm 320mΩ 0.61A | ¥2.61360 | 在线订购 | |
| CLF6045NIT-220M-D | 功率电感-电感器 | 固定电感器 Nonstandard 22µH ±20% 1.4A 90mΩ | ¥3.21840 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| CLF7045NIT-2R2N-D | 功率电感-电感器 | 固定电感器 IND_7.4X7MM_SM 2.2µH ±30% 5.1A 7.40 x 7.00mm 4.50mm 13mΩ - | ¥2.58650 | 在线订购 | |
| CLF7045NIT-1R0N-D | 功率电感-电感器 | 1 µH 屏蔽 鼓芯,绕线式 电感器 6.5 A 12 毫欧最大 非标准 | ¥4.04605 | 在线订购 | |
| CLF7045NIT-1R5N-D | 功率电感-电感器 | 功率电感 1.5µH ±30% IND_7.4X7MM_SM 4.50mm 7.40 x 7.00mm 10mΩ 5.4A | ¥16.55964 | 在线订购 |
