TMP35/TMP36/TMP37 低电压温度传感器
Analog Devices 的温度传感器系列（TMP35 / TMP36 / TMP37 Low-Voltage Temperature Sensors）是汽车应用的理想之选
发布时间：2018-06-14
ADI 的 TMP35/TMP36/TMP37 系列高精度摄氏温度传感器是低电压器件，提供一个与摄氏温度成正比的输出电压。
该系列无需外部校准即可实现典型准确度：25°C 时 ±1°C，在 −40°C 至 125°C 温度范围内时 ±2°C。 TMP35/TMP36/TMP37 在 2.7 V 至 5.5 V（最高）单电源下工作。 这些器件的电源电流低（小于 50 μA），且在无风情况下产生小于 0.1°C 的自发热温升。 所有这三个器件均具有关断功能，可根据需要切断低于 0.5 &muA 的电流。
TMP35 在功能上兼容 LM35/LM45，在 25°C 时的输出为 250 mV。 TMP35 的读取范围为 10°C 至 125°C。 TMP36 的指定温度范围为 −40°C 至 125°C，25°C 时的电压为 750 mV，且在 2.7 V 单电源下工作温度可达 125°C。 TMP36 在功能上兼容 LM50。 TMP35 和 TMP36 的输出比例系数均为 10 mV/°C。
TMP37 针对 5°C 至 100°C 范围内的应用，温度比例系数为 20 mV/°C。 TMP37 在 25°C 时输出为 500 mV。 TMP37 在 5 V 电源下工作使温度可提高至150°C，但会降低准确度，适用于所有采用器件。 TMP35/TMP36/TMP37 采用低成本、3 引线 TO-92、8 引线 SOIC_N 和 5 引线 SOT-23 表面贴装封装。
TMP35/TMP36/TMP37 低电压温度传感器特性
低电压下工作（2.7 V 至 5.5 V）
直接以 °C 为单位校准
10 mV/°C 比例系数（TMP37 的比例系数为 20 mV/°C）
±2 °C% 温度准确度（典型值）
±0.5°C 线性度（典型值）
在大型容性负载下仍保持稳定
指定温度范围：−40°C 至 125°C，工作温度可达 150°C
静态电流小于 50 μA
关断电流：0.5 µA（典型值）
自加热少
TMP35/TMP36/TMP37 低电压温度传感器应用
楼宇控制
楼宇自动化
智能工厂
汽车
传感器接口
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TMP35GT9Z | Temperature Sensor Analog, Local 10°C ~ 125°C 10mV/°C TO-92-3 | 在线订购 | ||

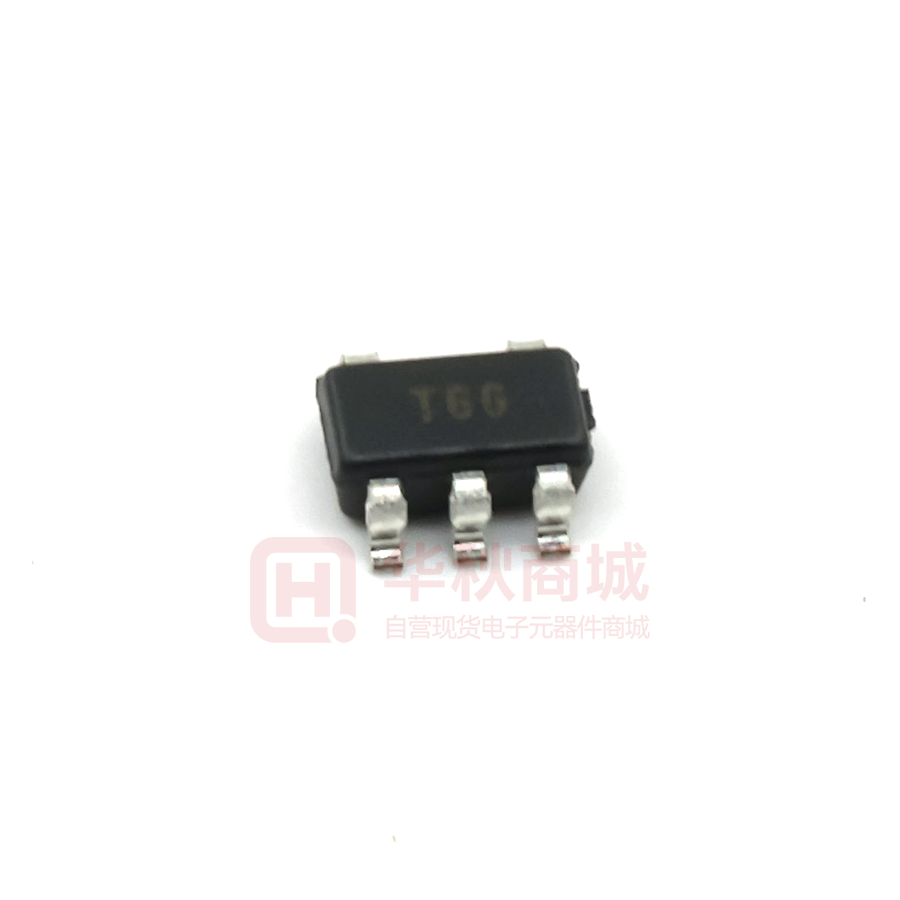

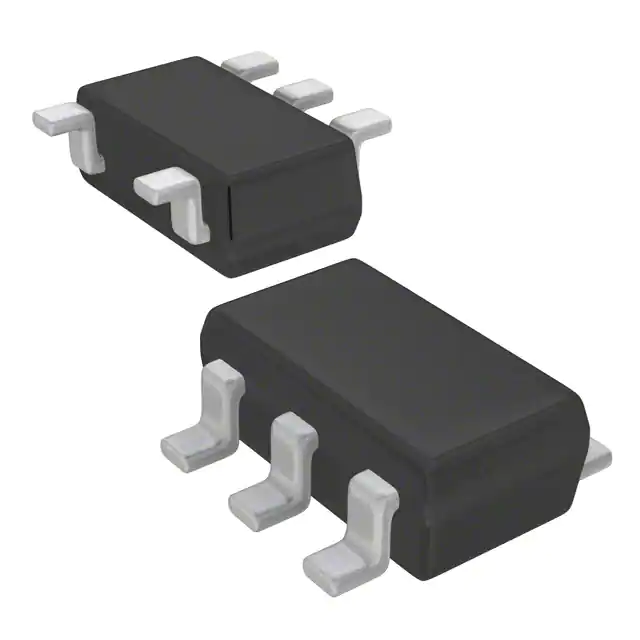

 | | TMP35GRTZ-REEL7 | SENSOR TEMP ANLG VOLT SOT-23-5 | ￥11.04460 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TMP36FSZ | Temperature Sensor Analog, Local -40°C ~ 125°C 10mV/°C 8-SOIC | ￥10.35000 | 在线订购 | |
| | TMP36GSZ | SENSOR TEMP ANLG VOLT 8-SOIC | ￥12.09600 | 在线订购 | |
 | | TMP36GSZ-REEL7 | SENSOR TEMP ANLG VOLT 8-SOIC | ￥9.87250 | 在线订购 | |
 | | TMP36GRT-REEL7 | SENSOR TEMP ANLG VOLT SOT-23-5 | 在线订购 | ||
| | TMP36FSZ-REEL | Temperature Sensor Analog, Local -40°C ~ 125°C 10mV/°C 8-SOIC | ￥6.86880 | 在线订购 | |
 | | TMP36GRTZ-REEL7 | 温湿度传感器-传感器 | 温湿度传感器 SOT23-5 2.7~5.5V Analog, Local | ￥8.01360 | 在线订购 |
 | | TMP36GT9Z | 温湿度传感器-传感器 | 温湿度传感器 TO-92 2.7~5.5V 50µA | ￥19.31040 | 在线订购 |
| | TMP36FS | Temperature Sensor Analog, Local -40°C ~ 125°C 10mV/°C 8-SOIC | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TMP37GRTZ-REEL7 | SENSOR TEMP ANLG VOLT SOT-23-5 | ￥12.29560 | 在线订购 | |
 | | TMP37FT9Z | SENSOR TEMP ANLG VOLT TO-92-3 | 在线订购 |
