WE-XHMI SMD 功率电感器
![WE-XHMI SMD 功率电感器](http://file1.elecfans.com/web2/M00/91/0F/wKgaomTeQDGAWXEQAABIo2LZ280401.gif)
Wurth Electronics 的 WE-XHMI 电流级高的模制电感器(WE-XHMI SMD Power Inductor)
发布时间:2018-06-14
Wurth Electronics 的 WE-XHMI 系列是采用扁平线制成的模制型大电流电感器,实现了低铜损,可用于 DC/DC 开关控制器。 它们的复合磁芯材料能够实现高饱和电流。 该系列还具有 50% 的较低 RDC 和高达 300% 的 ISAT。 WE-XHMI 现新增四种规格:6030、6060、1090 和 1510。
WE-XHMI SMD 功率电感器特性
高频损耗低的扁平线圈
采用复合磁芯材料,可实现高饱和电流
设计紧凑
磁屏蔽
具有高电流能力,可处理高瞬态电流尖峰
低漏磁噪声
工作温度:–40°C 至 +125°C
WE-XHMI SMD 功率电感器应用
用于大电流电源的 DC/DC 转换器
用于现场可编程门阵列 (FPGA) 的 DC/DC 转换器
移动设备电源
负载点 (POL) 转换器
主板/显卡
电池供电型设备
无线通信设备
滤波器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

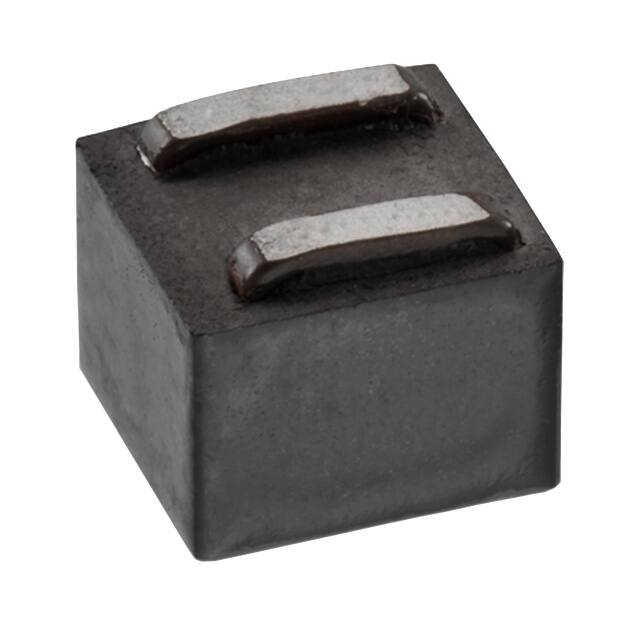

![]() | | 74439358022 | 固定电感器-电感器 | 固定电感器 Nonstandard 2.2µH ±20% 13A 3.7mΩ 40MHz | 在线订购 | |

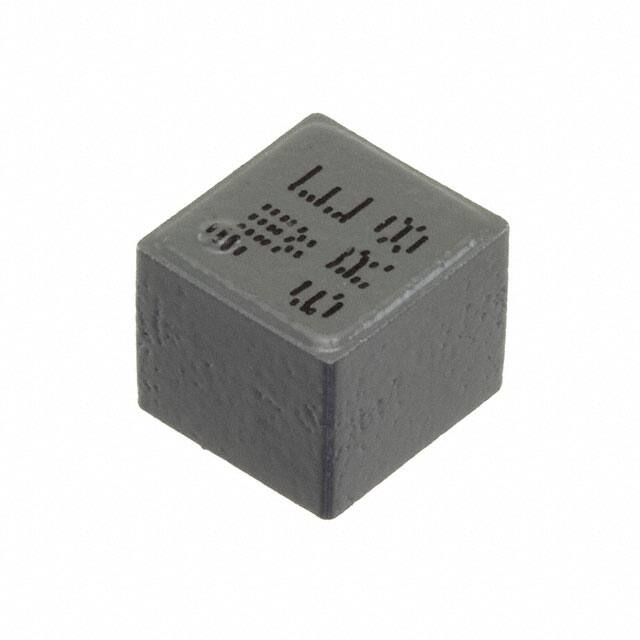

![]() | | 74439358100 | 固定电感器-电感器 | 固定电感器 Nonstandard 10µH ±20% 5.8A 20mΩ 17MHz | 在线订购 | |

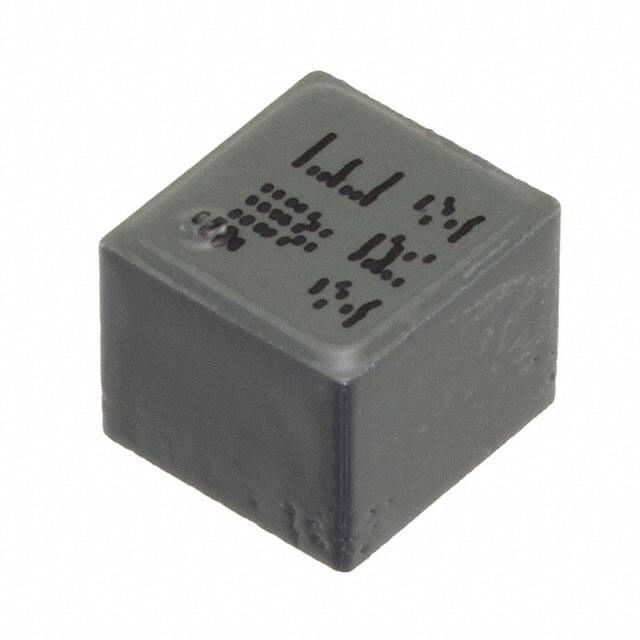

![]() | | 74439344022 | 固定电感器-电感器 | 固定电感器 Nonstandard 2.2µH ±20% 8A 10.5mΩ 36MHz | ¥23.85497 | 在线订购 |

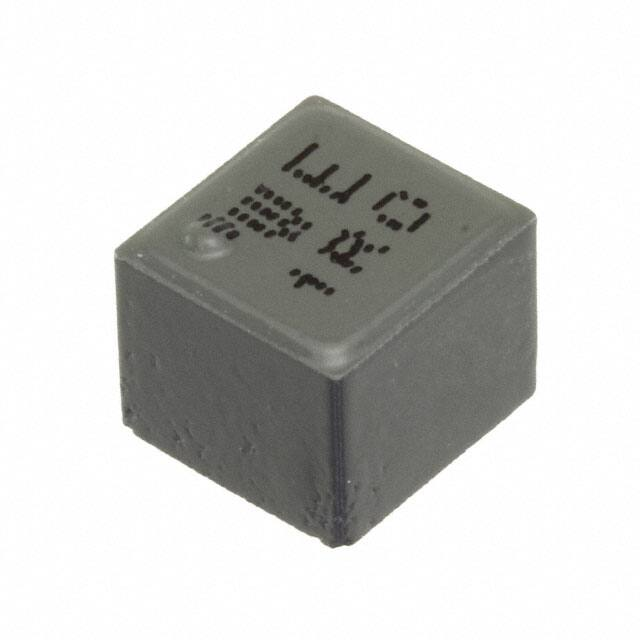

![]() | | 74439369022 | 固定电感器-电感器 | 固定电感器 Nonstandard ±20% 2.2mΩ 23MHz | ¥29.01486 | 在线订购 |

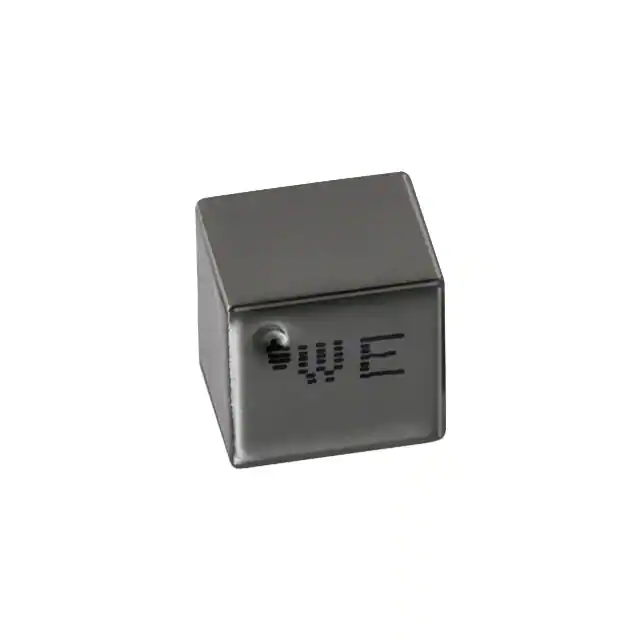

![]() | | 74439369056 | 固定电感器-电感器 | 固定电感器 Nonstandard 5.6µH ±20% 11.5A 6.4mΩ 14MHz | ¥29.01486 | 在线订购 |

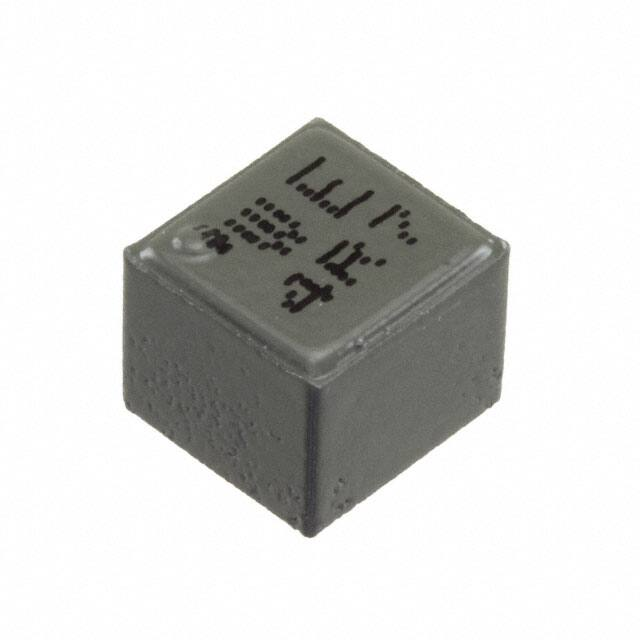

![]() | | 74439369033 | 固定电感器-电感器 | 固定电感器 Nonstandard 3.3µH ±20% 15A 3.4mΩ 19MHz | ¥29.01486 | 在线订购 |

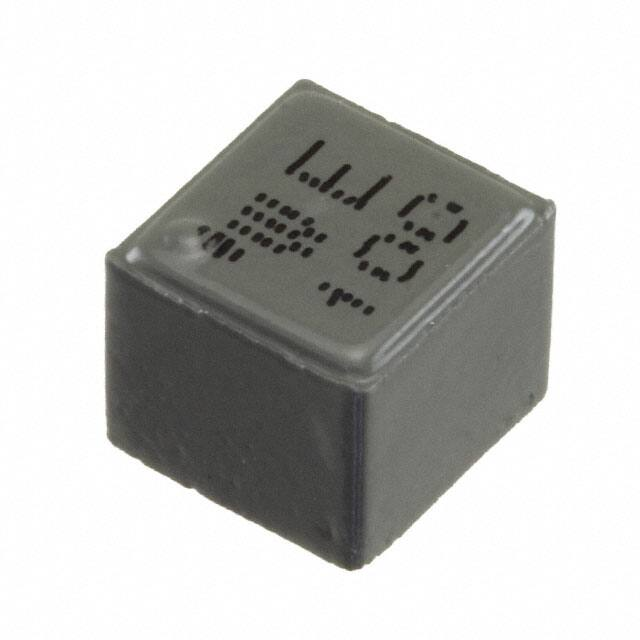

![]() | | 74439369047 | 固定电感器-电感器 | 固定电感器 Nonstandard 4.7µH ±20% 13.5A 5.4mΩ 18MHz | ¥29.01486 | 在线订购 |

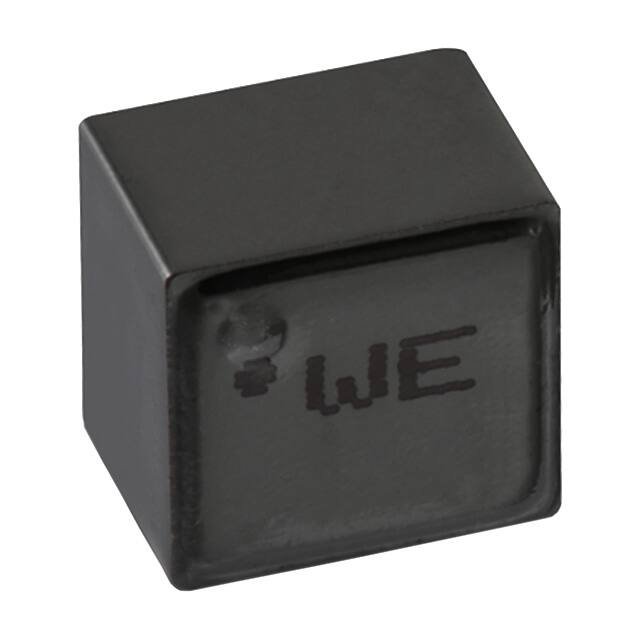

![]() | | 744393440033 | 固定电感器-电感器 | FIXED IND 330NH 16.5A 2.1MOHM SM | ¥13.32757 | 在线订购 |
| 744393440056 | 逻辑 - 信号开关,多路复用器,解码器 | FIXED IND 560NH 16A 2.9 MOHM | ¥13.32757 | 在线订购 | |
![]() | | 744393440018 | 固定电感器-电感器 | 固定电感器 Nonstandard 180nH ±20% 20A 1.32mΩ 168MHz | ¥13.32757 | 在线订购 |
![]() | | 74439344012 | 固定电感器-电感器 | 固定电感器 Nonstandard ±20% 6.4mΩ 55MHz | 在线订购 | |
| 74439344033 | 固定电感器-电感器 | 3.3 µH 屏蔽 鼓芯,绕线式 电感器 6 A 19.2 毫欧 非标准 | ¥23.85497 | 在线订购 | |
| 74439344010 | 固定电感器-电感器 | 74439344010 | ¥13.32757 | 在线订购 | |
| 74439346056 | 固定电感器-电感器 | 5.6 µH 屏蔽 鼓芯,绕线式 电感器 6.9 A 15 毫欧 非标准 | ¥19.20993 | 在线订购 | |
![]() | | 74439346047 | 固定电感器-电感器 | 固定电感器 Nonstandard ±20% 13mΩ 25MHz | ¥19.20993 | 在线订购 |
![]() | | 74439346068 | 固定电感器-电感器 | 74439346068 | 在线订购 | |
![]() | | 74439358068 | 固定电感器-电感器 | 固定电感器 Nonstandard 6.8µH ±20% 7.2A 13.5mΩ 20MHz | 在线订购 | |
![]() | | 74439358047 | 固定电感器-电感器 | 固定电感器 Nonstandard ±20% 8.65mΩ 25MHz | 在线订购 | |
| 74439346100 | 功率电感-电感器 | 功率电感 | ¥31.55600 | 在线订购 | |
![]() | | 74439358010 | 固定电感器-电感器 | 固定电感器 Nonstandard 1µH ±20% 17A 2.1mΩ 51MHz | 在线订购 |
