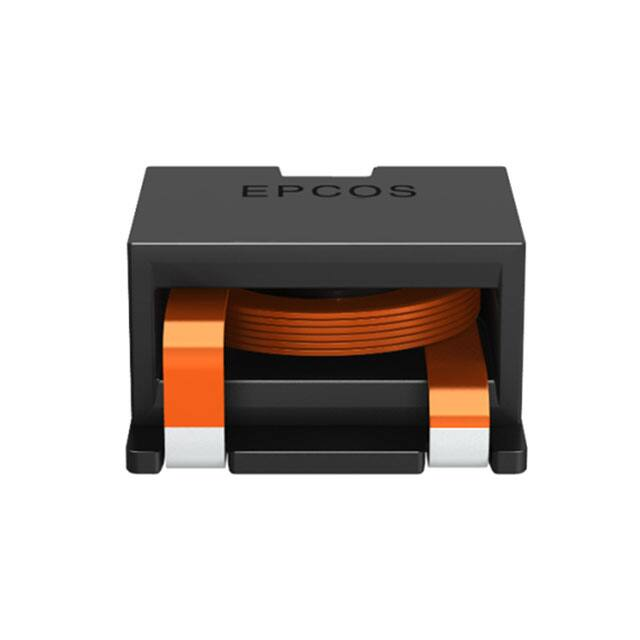

ERU16 系列表面贴装功率电感器
TDK 提供 EPCOS 超紧凑的 ERU16 系列电感器（ERU16 Series SMT Power Inductors），符合 AEC-Q200 标准，是用于输出和存储扼流圈应用的理想解决方案
发布时间：2018-06-14
TDK Corporation 推出 ERU16 扼流圈系列，从而进一步扩充其 EPCOS ERU SMT 功率电感器产品组合。 B2559*A016 系列的电感值为 1.0 μH 至 30 μH，其饱和电流范围为 9.2 ADC 至 34 ADC。 这些器件封装小至 17.3 mm x 18.7 mm，插入高度仅为 7.55 mm (1.0 μH) 至 10.95 mm (30 μH)，具体取决于型号。
ERU16 系列在原有的 ERU13、ERU19、ERU20、ERU25 系列基础上进一步扩大了 TDK 的多种 ERU 表面贴装功率电感器产品线。
ERU16 系列表面贴装功率电感器特性
符合 AEC-Q200 标准
扁平矩形螺旋绕组带来紧凑的尺寸
高达 43 ADC 的饱和电流
低损耗
ERU16 系列表面贴装功率电感器应用
适用于负载点 (POL) 转换器的输出和存储扼流圈
DC-DC 转换器
高电流开关模式电源
太阳能转换器和 xEV
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | B82559A9153A020 | 固定电感器-电感器 | 固定电感器 Nonstandard 15µH ±10% 4.95mΩ | ￥34.58474 | 在线订购 |

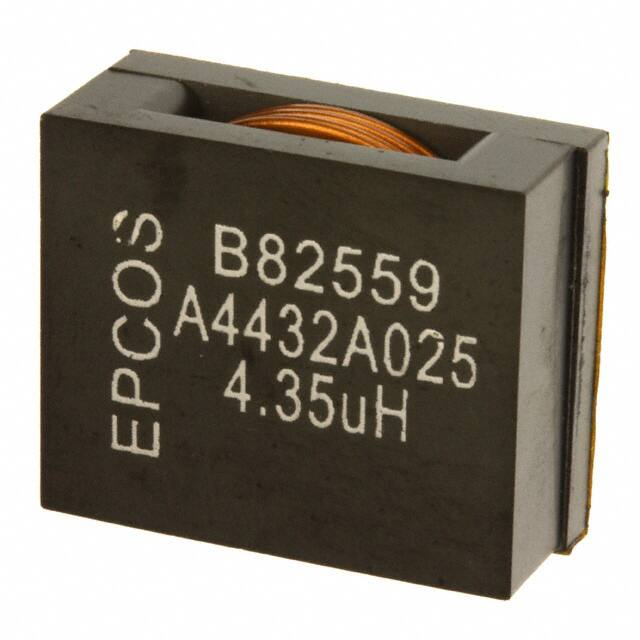

 | | B82559A4432A025 | 固定电感器-电感器 | 固定电感器 Nonstandard 4.35µH ±7% 1.3mΩ | 在线订购 | |

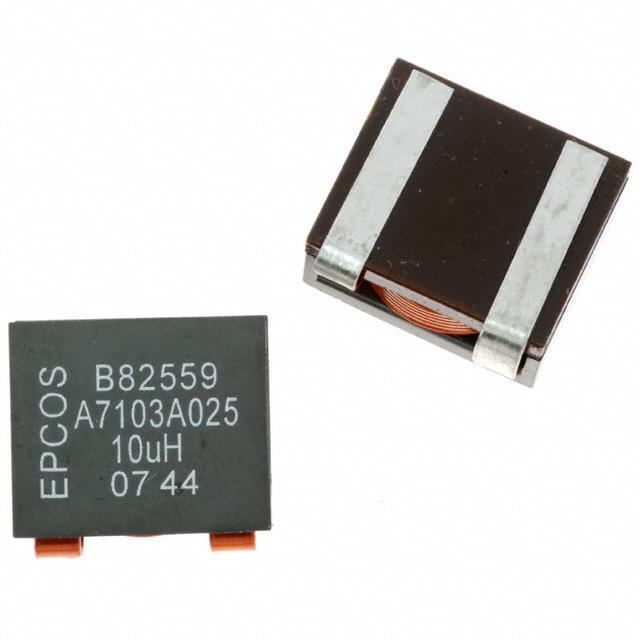

 | | B82559A7103A025 | 固定电感器-电感器 | 10 µH 屏蔽 鼓芯，绕线式 电感器 2.2 毫欧 非标准 | 在线订购 | |

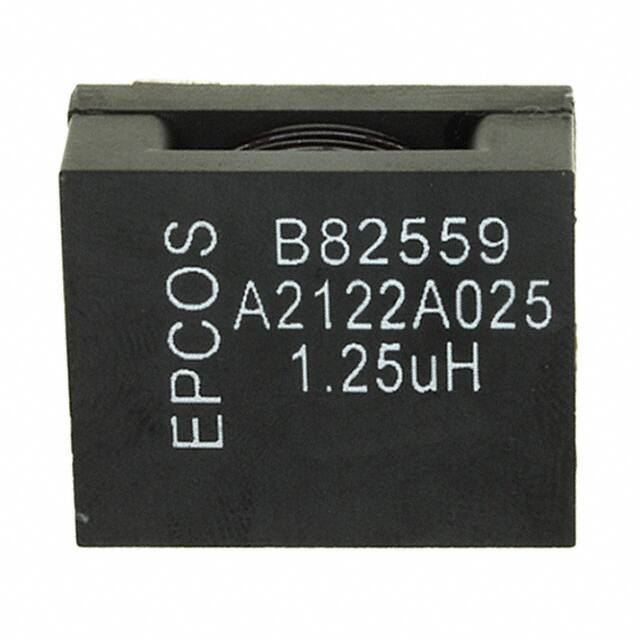

 | | B82559A2122A025 | 固定电感器-电感器 | 固定电感器 Nonstandard 1.25µH ±7% 0.4mΩ | 在线订购 | |
 | | B82559A3232A025 | 时钟/计时 - 延迟线 | INDUCTOR POWER 2.3UH 41A SMD | ￥52.21973 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | B82559A0303A016 | 固定电感器-电感器 | 固定电感器 Nonstandard, 3 Lead 30µH ±10% 8.5A 16.5mΩ | 在线订购 | |
 | | B82559A4222A016 | 时钟/计时 - 延迟线 | FIXED IND 2.2UH 30A 2.1 MOHM | ￥21.72654 | 在线订购 |
| | B82559A0153A016 | 时钟/计时 - 延迟线 | FIXED IND 15UH 11A 11.1 MOHM | ￥22.75932 | 在线订购 |
| | B82559A0203A016 | 固定电感器-电感器 | 固定电感器 Nonstandard, 3 Lead 20µH ±10% 10A 13.25mΩ | 在线订购 | |
| | B82559A2102A016 | 固定电感器-电感器 | 固定电感器 Nonstandard, 3 Lead 1µH ±10% 31A 1.15mΩ | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 495-75562-KIT | 电感器套件-套件 | ERU16INDUCTORKIT | 在线订购 |
